Mola de compressão D-313A-10 Aço mola Ø 3,3 x 16,2 x 102 mm

Descontos por quantidade - Mola de compressão D-313A-10

Quantidade	Preço individual [EUR]
1	5,7800 EUR
2	4,0800 EUR
3	3,8900 EUR
7	3,0700 EUR
17	1,5900 EUR
37	1,2800 EUR
75	1,1200 EUR
125	0,8513 EUR
175	0,7951 EUR
250	0,7263 EUR
350	0,6128 EUR
450	0,5811 EUR

Mola de compressão Comprar

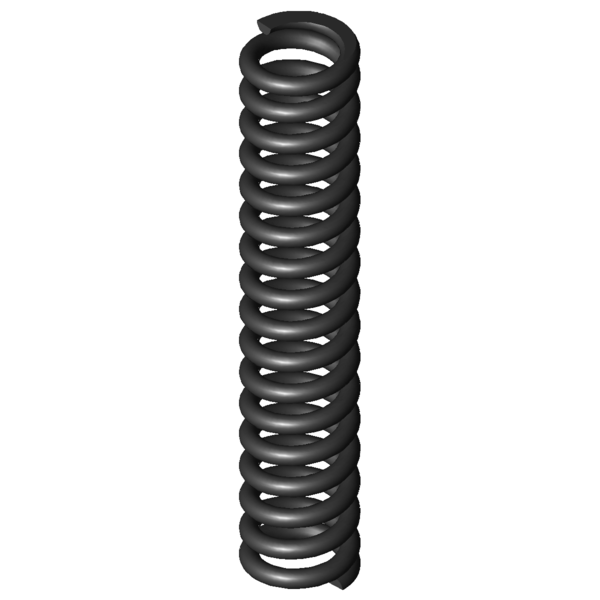

Imagem do Produto Mola de compressão D-313A-10

Quantidade:Quantidade: Adicionar ao Carrinho

Dados Técnicos - Mola de compressão D-313A-10

Símbolos	Valor	Unidade	Descrição
Tipo de material	EN 10270-1	-	Tipo de material
Estado das extremidades das molas	Encostado e rectificado	-	Estado das extremidades das molas
F1		N	Força da mola pré-tensionada
L1		mm	Comprimento da mola pré-tensionada
s1		mm	Deslocamento da mola pré-tensionada
F2		N	Força da mola tensionada
L2		mm	Comprimento da mola tensionada
s2		mm	Deslocamento da mola tensionada
d	3,3	mm	Diâmetro do arame
Di		mm	Diâmetro interno de enrolamento
D	16,2	mm	Diâmetro médio de enrolamento
De	19,5	mm	Diâmetro externo de enrolamento
Dd	12,1	mm	Maior diâmetro do mandril
Dh	20,3	mm	Diâmetro mais pequeno de manga
L0	102	mm	Comprimento não tensionado da mola
Lk	65,9	mm	Comprimento de dobra
Fn	683,585	N	Força máxima com carga estática
Ln	64,71	mm	Comprimento mais pequeno com carga estática
sn	37,29	mm	Maior deslocamento da mola com carga estática
Fndyn	595,84	N	Força máxima com carga dinâmica
Lndyn	69,5	mm	Comprimento mais pequeno com carga dinâmica
shdyn	12,32	mm	Maior deslocamento da mola com carga dinâmica
S	6,368	mm	Passo da mola (centro de enrolamento até centro de enrolamento)
n	15,5	Unidade	N.º de enrolamentos de efeito de mola
nt		Unidade	N.º total de enrolamentos
R	18,334	N/mm	Flecha da mola
Gew	60,2145	g	Peso do artigo
Fntol	45,94	N	(+/-) tolerância para força máxima estática
Fndtol	44,98	N	(+/-) tolerância para força máxima dinâmica
Detol	0,35	mm	(+/-) tolerância para diâmetro de enrolamento
L0tol	1,95	mm	(+/-) tolerância para comprimento não tensionado da mola
PG	O	-	Grupo de preços para este artigo
F1tol		N	(+/-) tolerância força da mola pré-tensionada
F2tol		N	(+/-) tolerância força da mola tensionada

Desenho técnico Mola de compressão

Ficha de dados Mola de compressão D-313A-10 Aço mola Ø 3,3 x 16,2 x 102 mm

Ficha de dados baixar arquivo pdf

Característica de mola de metal Mola de compressão D-313A-10 Aço mola Ø 3,3 x 16,2 x 102 mm

Característica de mola de metal baixar arquivo pdf

Dados CAD Mola de compressão D-313A-10 Aço mola Ø 3,3 x 16,2 x 102 mm

Modelos CAD baixar: step, stl, iges ...

cálculo do caminho de força Mola de compressão D-313A-10 Aço mola Ø 3,3 x 16,2 x 102 mm

cálculo do caminho de força Mola de compressão D-313A-10

Formulário de consulta Mola de compressão D-313A-10 Aço mola Ø 3,3 x 16,2 x 102 mm

Formulário de consulta Mola de compressão D-313A-10

Molas de compressão semelhantes para Mola de compressão D-313A-10 Aço mola Ø 3,3 x 16,2 x 102 mm

Molas de compressão semelhantes são listadas para comparação. Estas diferem da mola atual em termos de material, dimensões principais e carga.

Molas de compressão semelhantes feitas de um material diferente

As seguintes molas de compressão diferem da mola atual apenas no seu material.

número do artigo	Material	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Unidade)	R (N/mm)	Semelhança in %: Geral \| Geometria \| Carregar \| Rigidez
D-313A-10	EN 10270-1	3,3	19,5	102	683,585	64,71	37,29	15,5	18,334	91,7 \| 96,2 \| 87,5 \| 91,2
VD-313A-10	1.4310	3,3	19,5	102	587,128	64,71	37,29	15,5	15,747	92,9 \| 100,0 \| 92,9 \| 85,9

Número de molas metálicas semelhantes: 2

Molas de compressão semelhantes com uma configuração de suporte de carga diferente

As seguintes molas de compressão diferem da mola atual em termos de classificações de carga.

Prioridade

número do artigo	De (mm)	L0 (mm)	R (N/mm)	Material	Fn (N)	Ln (mm)	sn (mm)	Semelhança in % Geral \| Geometria \| Carregar \| Rigidez
D-263M-05	19	106	3,05	EN 10270-1	178,428	47,51	58,49	51,3 \| 85,4 \| 50,1 \| 18,2
D-251	18	98	3,184	EN 10270-1	195,313	36,65	61,35	65,2 \| 91,0 \| 64,5 \| 40,2
D-263M-04	19	95	3,471	EN 10270-1	182,993	42,28	52,72	68,6 \| 92,8 \| 69,1 \| 43,8
D-276B	22,5	103	3,685	EN 10270-1	212,369	45,37	57,64	51,7 \| 87,2 \| 47,9 \| 20,1
D-263VD	20	87,6	4,113	EN 10270-1	200,796	38,78	48,82	73,3 \| 92,8 \| 75,1 \| 52,0
D-278B	20,5	95	5,459	EN 10270-1	290,383	41,81	53,2	58,0 \| 88,0 \| 56,3 \| 29,8
D-282B	18,5	105	6,7	EN 10270-1	366,176	50,35	54,65	64,3 \| 87,3 \| 65,4 \| 40,1
D-288S	20	101	7,939	EN 10270-1	358,884	55,8	45,2	70,3 \| 90,1 \| 73,4 \| 47,5
D-288X-11	19,4	115	10,184	EN 10270-1	540,781	61,9	53,1	78,3 \| 95,8 \| 78,3 \| 60,9
D-288X-10	19,4	102	11,062	EN 10270-1	529,912	54,1	47,9	80,1 \| 92,0 \| 82,1 \| 66,2
D-288Z-40	19,5	85	12,669	EN 10270-1	369,625	55,82	29,18	77,7 \| 89,7 \| 80,8 \| 62,5
D-288X-09	19,4	89	13,948	EN 10270-1	541,18	50,2	38,8	74,9 \| 92,3 \| 75,7 \| 56,8
D-288Z-64	17	101	16,255	EN 10270-1	522,399	68,86	32,14	69,3 \| 89,3 \| 69,8 \| 48,7
D-313A-11	19,5	115	16,716	EN 10270-1	746,566	70,34	44,66	100,0 \| 100,0 \| 100,0 \| 100,0
D-313A-10	19,5	102	18,334	EN 10270-1	683,585	64,71	37,29	91,7 \| 96,2 \| 87,5 \| 91,2
D-313A-09	19,5	89	21,05	EN 10270-1	669,054	57,22	31,78	62,6 \| 88,6 \| 61,6 \| 37,6
D-339E	20	100	41,079	EN 10270-1	916,546	77,69	22,31	68,2 \| 92,7 \| 67,2 \| 44,6
D-339V-01	19	90	109,623	EN 10270-1	2000,515	71,75	18,25	39,7 \| 83,1 \| 28,7 \| 7,2

Número de molas metálicas semelhantes: 17

Número de tarifa alfandegária: 73202081; Mola de compressão D-313A-10

País de origem: DE, German; Mola de compressão D-313A-10
