Mola de compressão D-276B Aço mola Ø 2,5 x 20 x 103 mm

Descontos por quantidade - Mola de compressão D-276B

Quantidade	Preço individual [EUR]
1	5,1600 EUR
2	3,6400 EUR
3	3,4700 EUR
7	2,4200 EUR
17	1,1500 EUR
37	0,8500 EUR
75	0,6800 EUR
125	0,4859 EUR
175	0,4196 EUR
250	0,3695 EUR
350	0,3536 EUR
450	0,3284 EUR

Mola de compressão Comprar

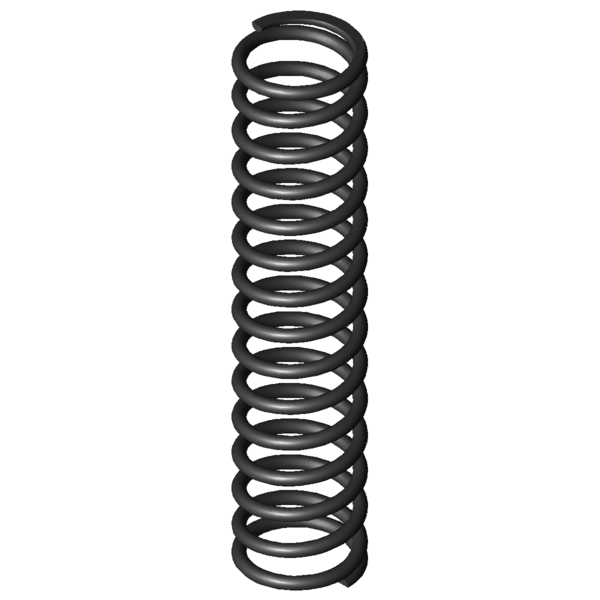

Imagem do Produto Mola de compressão D-276B

Quantidade:Quantidade: Adicionar ao Carrinho

Dados Técnicos - Mola de compressão D-276B

Símbolos	Valor	Unidade	Descrição
Tipo de material	EN 10270-1	-	Tipo de material
Estado das extremidades das molas	Encostado e rectificado	-	Estado das extremidades das molas
F1		N	Força da mola pré-tensionada
L1		mm	Comprimento da mola pré-tensionada
s1		mm	Deslocamento da mola pré-tensionada
F2		N	Força da mola tensionada
L2		mm	Comprimento da mola tensionada
s2		mm	Deslocamento da mola tensionada
d	2,5	mm	Diâmetro do arame
Di		mm	Diâmetro interno de enrolamento
D	20	mm	Diâmetro médio de enrolamento
De	22,5	mm	Diâmetro externo de enrolamento
Dd	16,8	mm	Maior diâmetro do mandril
Dh	23,3	mm	Diâmetro mais pequeno de manga
L0	103	mm	Comprimento não tensionado da mola
Lk		mm	Comprimento de dobra
Fn	212,369	N	Força máxima com carga estática
Ln	45,37	mm	Comprimento mais pequeno com carga estática
sn	57,64	mm	Maior deslocamento da mola com carga estática
Fndyn	200,154	N	Força máxima com carga dinâmica
Lndyn	48,68	mm	Comprimento mais pequeno com carga dinâmica
shdyn	29,54	mm	Maior deslocamento da mola com carga dinâmica
S	7,444	mm	Passo da mola (centro de enrolamento até centro de enrolamento)
n	13,5	Unidade	N.º de enrolamentos de efeito de mola
nt		Unidade	N.º total de enrolamentos
R	3,685	N/mm	Flecha da mola
Gew	37,7887	g	Peso do artigo
Fntol	12,16	N	(+/-) tolerância para força máxima estática
Fndtol	11,98	N	(+/-) tolerância para força máxima dinâmica
Detol	0,35	mm	(+/-) tolerância para diâmetro de enrolamento
L0tol	2,44	mm	(+/-) tolerância para comprimento não tensionado da mola
PG	J	-	Grupo de preços para este artigo
F1tol		N	(+/-) tolerância força da mola pré-tensionada
F2tol		N	(+/-) tolerância força da mola tensionada

Desenho técnico Mola de compressão

Ficha de dados Mola de compressão D-276B Aço mola Ø 2,5 x 20 x 103 mm

Ficha de dados baixar arquivo pdf

Característica de mola de metal Mola de compressão D-276B Aço mola Ø 2,5 x 20 x 103 mm

Característica de mola de metal baixar arquivo pdf

Dados CAD Mola de compressão D-276B Aço mola Ø 2,5 x 20 x 103 mm

Modelos CAD baixar: step, stl, iges ...

cálculo do caminho de força Mola de compressão D-276B Aço mola Ø 2,5 x 20 x 103 mm

cálculo do caminho de força Mola de compressão D-276B

Formulário de consulta Mola de compressão D-276B Aço mola Ø 2,5 x 20 x 103 mm

Formulário de consulta Mola de compressão D-276B

Molas de compressão semelhantes para Mola de compressão D-276B Aço mola Ø 2,5 x 20 x 103 mm

Molas de compressão semelhantes são listadas para comparação. Estas diferem da mola atual em termos de material, dimensões principais e carga.

Molas de compressão semelhantes feitas de um material diferente

As seguintes molas de compressão diferem da mola atual apenas no seu material.

número do artigo	Material	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Unidade)	R (N/mm)	Semelhança in %: Geral \| Geometria \| Carregar \| Rigidez
D-276B	EN 10270-1	2,5	22,5	103	212,369	45,37	57,64	13,5	3,685	100,0 \| 100,0 \| 100,0 \| 100,0
VD-276B	1.4310	2,5	22,5	103	182,402	45,37	57,64	13,5	3,165	87,4 \| 95,3 \| 74,3 \| 92,6

Número de molas metálicas semelhantes: 2

Molas de compressão semelhantes com uma configuração de suporte de carga diferente

As seguintes molas de compressão diferem da mola atual em termos de classificações de carga.

Prioridade

número do artigo	De (mm)	L0 (mm)	R (N/mm)	Material	Fn (N)	Ln (mm)	sn (mm)	Semelhança in % Geral \| Geometria \| Carregar \| Rigidez
D-145DK	21	105	0,069	EN 10270-1	4,925	33,45	71,55	40,2 \| 77,1 \| 41,4 \| 1,9
D-207JT	22	110	0,479	EN 10270-1	38,851	28,88	81,12	47,2 \| 83,8 \| 44,7 \| 13,0
D-207T	23,6	90	0,502	EN 10270-1	29,66	30,87	59,13	50,5 \| 82,2 \| 55,7 \| 13,6
D-206B	24	93	0,616	EN 10270-1	48,526	14,28	78,72	48,3 \| 80,0 \| 48,0 \| 16,7
D-212E	19,8	104	0,82	EN 10270-1	59,761	31,15	72,85	53,2 \| 83,7 \| 53,6 \| 22,3
D-210	21,6	110	0,982	EN 10270-1	83,358	25,1	84,9	54,9 \| 84,5 \| 53,6 \| 26,6
D-232M-01	20	100	1,419	EN 10270-1	96,787	31,8	68,2	63,2 \| 86,0 \| 65,0 \| 38,5
D-247	21	115	1,76	EN 10270-1	136,68	37,36	77,64	68,2 \| 87,6 \| 69,3 \| 47,8
D-242A	22	102	1,772	EN 10270-1	122,693	32,75	69,25	70,3 \| 92,3 \| 70,5 \| 48,1
D-247D	20,5	97	1,907	EN 10270-1	114,102	37,17	59,83	71,7 \| 88,4 \| 75,0 \| 51,8
D-239A-20	23	94	2,071	EN 10270-1	141,817	25,51	68,49	73,8 \| 89,7 \| 75,5 \| 56,2
D-242	22	94	2,397	EN 10270-1	156,288	28,8	65,2	78,6 \| 89,7 \| 81,0 \| 65,1
D-263L	24	98,9	2,425	EN 10270-1	165,929	30,47	68,43	79,9 \| 92,6 \| 81,2 \| 65,8
D-277A	22,5	120	2,689	EN 10270-1	160,484	60,32	59,69	83,3 \| 100,0 \| 71,4 \| 78,7
D-276B	22,5	103	3,685	EN 10270-1	212,369	45,37	57,64	100,0 \| 100,0 \| 100,0 \| 100,0
D-277	22,5	120	3,979	EN 10270-1	293,289	46,3	73,7	92,9 \| 100,0 \| 92,9 \| 85,9
D-278B	20,5	95	5,459	EN 10270-1	290,383	41,81	53,2	92,9 \| 100,0 \| 92,9 \| 85,9
D-307A	23,2	105	7,218	EN 10270-1	216,616	74,99	30,01	72,4 \| 91,1 \| 75,1 \| 51,0
D-288S	20	101	7,939	EN 10270-1	358,884	55,8	45,2	69,1 \| 92,1 \| 68,8 \| 46,4
D-308A-05	22	113	9,743	EN 10270-1	446,114	67,21	45,79	63,5 \| 89,0 \| 63,5 \| 37,8
D-306A	23,2	92	9,891	EN 10270-1	351,616	56,45	35,55	62,1 \| 88,1 \| 61,0 \| 37,3
D-307	23,2	105	10,682	EN 10270-1	558,22	52,74	52,26	63,3 \| 91,1 \| 64,4 \| 34,5
D-288X-10	19,4	102	11,062	EN 10270-1	529,912	54,1	47,9	61,8 \| 90,5 \| 61,6 \| 33,3
D-308A-04	22	95	11,909	EN 10270-1	462,57	56,16	38,84	59,0 \| 89,4 \| 56,6 \| 30,9
D-313M-03	25	101	13,431	EN 10270-1	535,064	61,16	39,84	55,9 \| 85,8 \| 54,4 \| 27,4
D-313A-10	19,5	102	18,334	EN 10270-1	683,585	64,71	37,29	51,7 \| 87,2 \| 47,9 \| 20,1
D-338	24	105	26,08	EN 10270-1	1046,46	64,88	40,13	48,0 \| 84,8 \| 45,0 \| 14,1
D-339E	20	100	41,079	EN 10270-1	916,546	77,69	22,31	40,9 \| 82,8 \| 30,9 \| 9,0
D-339V	22	110	50,289	EN 10270-1	1141,191	87,31	22,69	39,5 \| 82,3 \| 29,0 \| 7,3

Número de molas metálicas semelhantes: 28

Número de tarifa alfandegária: 73202081; Mola de compressão D-276B

País de origem: DE, German; Mola de compressão D-276B
