Mola de compressão D-308A-05 Aço mola Ø 3,2 x 18,8 x 113 mm

Descontos por quantidade - Mola de compressão D-308A-05

Quantidade	Preço individual [EUR]
1	5,9700 EUR
2	4,2100 EUR
3	4,0100 EUR
7	3,2100 EUR
17	1,7700 EUR
37	1,3500 EUR
75	1,1900 EUR
125	0,9703 EUR
175	0,8890 EUR
250	0,8202 EUR
350	0,7705 EUR
450	0,7136 EUR

Mola de compressão Comprar

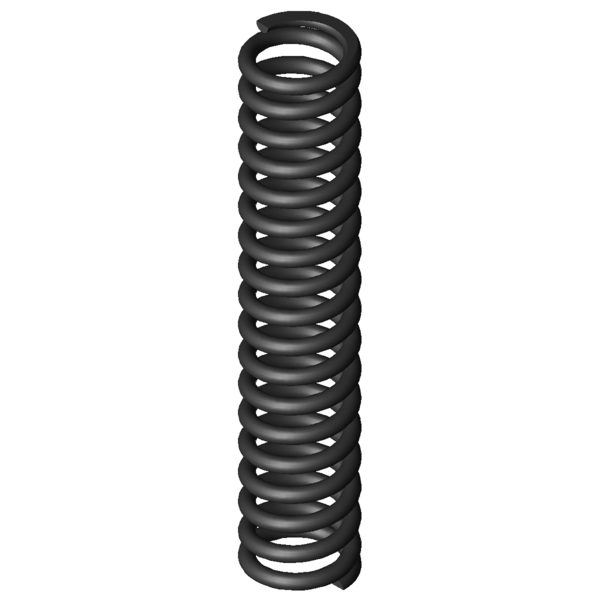

Imagem do Produto Mola de compressão D-308A-05

Quantidade:Quantidade: Adicionar ao Carrinho

Dados Técnicos - Mola de compressão D-308A-05

Símbolos	Valor	Unidade	Descrição
Tipo de material	EN 10270-1	-	Tipo de material
Estado das extremidades das molas	Encostado e rectificado	-	Estado das extremidades das molas
F1		N	Força da mola pré-tensionada
L1		mm	Comprimento da mola pré-tensionada
s1		mm	Deslocamento da mola pré-tensionada
F2		N	Força da mola tensionada
L2		mm	Comprimento da mola tensionada
s2		mm	Deslocamento da mola tensionada
d	3,2	mm	Diâmetro do arame
Di		mm	Diâmetro interno de enrolamento
D	18,8	mm	Diâmetro médio de enrolamento
De	22	mm	Diâmetro externo de enrolamento
Dd	14,8	mm	Maior diâmetro do mandril
Dh	22,9	mm	Diâmetro mais pequeno de manga
L0	113	mm	Comprimento não tensionado da mola
Lk	67,42	mm	Comprimento de dobra
Fn	446,114	N	Força máxima com carga estática
Ln	67,21	mm	Comprimento mais pequeno com carga estática
sn	45,79	mm	Maior deslocamento da mola com carga estática
Fndyn	407,079	N	Força máxima com carga dinâmica
Lndyn	71,22	mm	Comprimento mais pequeno com carga dinâmica
shdyn	22,73	mm	Maior deslocamento da mola com carga dinâmica
S	6,655	mm	Passo da mola (centro de enrolamento até centro de enrolamento)
n	16,5	Unidade	N.º de enrolamentos de efeito de mola
nt		Unidade	N.º total de enrolamentos
R	9,743	N/mm	Flecha da mola
Gew	69,4624	g	Peso do artigo
Fntol	29,74	N	(+/-) tolerância para força máxima estática
Fndtol	29,15	N	(+/-) tolerância para força máxima dinâmica
Detol	0,35	mm	(+/-) tolerância para diâmetro de enrolamento
L0tol	2,37	mm	(+/-) tolerância para comprimento não tensionado da mola
PG	P	-	Grupo de preços para este artigo
F1tol		N	(+/-) tolerância força da mola pré-tensionada
F2tol		N	(+/-) tolerância força da mola tensionada

Desenho técnico Mola de compressão

Ficha de dados Mola de compressão D-308A-05 Aço mola Ø 3,2 x 18,8 x 113 mm

Ficha de dados baixar arquivo pdf

Característica de mola de metal Mola de compressão D-308A-05 Aço mola Ø 3,2 x 18,8 x 113 mm

Característica de mola de metal baixar arquivo pdf

Dados CAD Mola de compressão D-308A-05 Aço mola Ø 3,2 x 18,8 x 113 mm

Modelos CAD baixar: step, stl, iges ...

cálculo do caminho de força Mola de compressão D-308A-05 Aço mola Ø 3,2 x 18,8 x 113 mm

cálculo do caminho de força Mola de compressão D-308A-05

Formulário de consulta Mola de compressão D-308A-05 Aço mola Ø 3,2 x 18,8 x 113 mm

Formulário de consulta Mola de compressão D-308A-05

Molas de compressão semelhantes para Mola de compressão D-308A-05 Aço mola Ø 3,2 x 18,8 x 113 mm

Molas de compressão semelhantes são listadas para comparação. Estas diferem da mola atual em termos de material, dimensões principais e carga.

Molas de compressão semelhantes feitas de um material diferente

As seguintes molas de compressão diferem da mola atual apenas no seu material.

número do artigo	Material	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Unidade)	R (N/mm)	Semelhança in %: Geral \| Geometria \| Carregar \| Rigidez
D-308A-05	EN 10270-1	3,2	22	113	446,114	67,21	45,79	16,5	9,743	100,0 \| 100,0 \| 100,0 \| 100,0
VD-308A-05	1.4310	3,2	22	113	383,166	67,21	45,79	16,5	8,369	92,9 \| 100,0 \| 92,9 \| 85,9

Número de molas metálicas semelhantes: 2

Molas de compressão semelhantes com uma configuração de suporte de carga diferente

As seguintes molas de compressão diferem da mola atual em termos de classificações de carga.

Prioridade

número do artigo	De (mm)	L0 (mm)	R (N/mm)	Material	Fn (N)	Ln (mm)	sn (mm)	Semelhança in % Geral \| Geometria \| Carregar \| Rigidez
D-212E	19,8	104	0,82	EN 10270-1	59,761	31,15	72,85	41,3 \| 77,3 \| 38,1 \| 8,4
D-210	21,6	110	0,982	EN 10270-1	83,358	25,1	84,9	42,7 \| 81,8 \| 36,3 \| 10,1
D-243A	22	135	1,101	EN 10270-1	93,34	50,25	84,75	43,6 \| 82,1 \| 37,5 \| 11,3
D-232M-02	20	118	1,223	EN 10270-1	99,938	36,31	81,69	44,3 \| 81,0 \| 39,2 \| 12,6
D-243	22	135	1,63	EN 10270-1	156,48	39	96	46,7 \| 82,1 \| 41,4 \| 16,7
D-247	21	115	1,76	EN 10270-1	136,68	37,36	77,64	49,4 \| 85,4 \| 44,8 \| 18,1
D-242A	22	102	1,772	EN 10270-1	122,693	32,75	69,25	49,8 \| 84,3 \| 46,8 \| 18,2
D-242	22	94	2,397	EN 10270-1	156,288	28,8	65,2	53,0 \| 81,9 \| 52,6 \| 24,6
D-277A	22,5	120	2,689	EN 10270-1	160,484	60,32	59,69	58,0 \| 90,0 \| 56,3 \| 27,6
D-276B	22,5	103	3,685	EN 10270-1	212,369	45,37	57,64	63,5 \| 89,0 \| 63,5 \| 37,8
D-277	22,5	120	3,979	EN 10270-1	293,289	46,3	73,7	64,9 \| 90,0 \| 63,9 \| 40,8
D-307A	23,2	105	7,218	EN 10270-1	216,616	74,99	30,01	75,7 \| 95,9 \| 57,0 \| 74,1
D-288Z-54	21	124	7,648	EN 10270-1	412,647	70,05	53,95	86,9 \| 93,4 \| 88,7 \| 78,5
D-288S	20	101	7,939	EN 10270-1	358,884	55,8	45,2	86,8 \| 89,3 \| 89,6 \| 81,5
D-308A-05	22	113	9,743	EN 10270-1	446,114	67,21	45,79	100,0 \| 100,0 \| 100,0 \| 100,0
D-288X-11	19,4	115	10,184	EN 10270-1	540,781	61,9	53,1	90,8 \| 92,4 \| 84,4 \| 95,7
D-307	23,2	105	10,682	EN 10270-1	558,22	52,74	52,26	90,3 \| 95,9 \| 83,8 \| 91,2
D-313A	19,2	120	11,591	EN 10270-1	367,438	88,3	31,7	84,6 \| 93,8 \| 75,8 \| 84,1
D-308A-04	22	95	11,909	EN 10270-1	462,57	56,16	38,84	89,0 \| 94,7 \| 90,6 \| 81,8
D-313	19,2	120	14,097	EN 10270-1	652,141	73,74	46,26	82,2 \| 93,8 \| 83,7 \| 69,1
D-308B	21,2	120	14,653	EN 10270-1	637,425	76,5	43,5	81,9 \| 96,8 \| 82,5 \| 66,5
D-313A-11	19,5	115	16,716	EN 10270-1	746,566	70,34	44,66	77,2 \| 94,6 \| 78,6 \| 58,3
D-338	24	105	26,08	EN 10270-1	1046,46	64,88	40,13	63,6 \| 88,2 \| 65,1 \| 37,4
D-339A-06	21	125	28,694	EN 10270-1	964,114	91,4	33,6	60,8 \| 88,6 \| 59,8 \| 34,0
D-339V	22	110	50,289	EN 10270-1	1141,191	87,31	22,69	51,1 \| 89,5 \| 44,3 \| 19,4

Número de molas metálicas semelhantes: 24

Número de tarifa alfandegária: 73202081; Mola de compressão D-308A-05

País de origem: DE, German; Mola de compressão D-308A-05
