Mola de compressão D-307A Aço mola Ø 3,2 x 20 x 105 mm

Descontos por quantidade - Mola de compressão D-307A

Quantidade Preço individual [EUR]
1 5,6700 EUR
2 4,0000 EUR
3 3,8100 EUR
7 2,9900 EUR
17 1,5200 EUR
37 1,2000 EUR
75 1,0100 EUR
125 0,7829 EUR
175 0,7387 EUR
250 0,6198 EUR
350 0,5936 EUR
450 0,5368 EUR

Mola de compressão Comprar

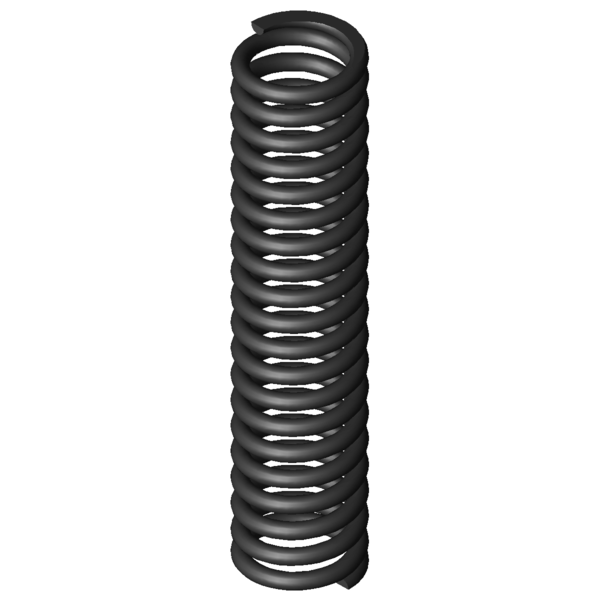

Imagem do Produto Mola de compressão D-307A
Imagem do Produto Mola de compressão D-307A
Quantidade: Adicionar ao Carrinho

Dados Técnicos - Mola de compressão D-307A

Símbolos Valor Unidade Descrição
Tipo de material EN 10270-1 - Tipo de material
Estado das extremidades das molas Encostado e rectificado - Estado das extremidades das molas
F1 N Força da mola pré-tensionada
L1 mm Comprimento da mola pré-tensionada
s1 mm Deslocamento da mola pré-tensionada
F2 N Força da mola tensionada
L2 mm Comprimento da mola tensionada
s2 mm Deslocamento da mola tensionada
d 3,2 mm Diâmetro do arame
Di mm Diâmetro interno de enrolamento
D 20 mm Diâmetro médio de enrolamento
De 23,2 mm Diâmetro externo de enrolamento
Dd 16,1 mm Maior diâmetro do mandril
Dh 24,2 mm Diâmetro mais pequeno de manga
L0 105 mm Comprimento não tensionado da mola
Lk 34,4 mm Comprimento de dobra
Fn 216,616 N Força máxima com carga estática
Ln 74,99 mm Comprimento mais pequeno com carga estática
sn 30,01 mm Maior deslocamento da mola com carga estática
Fndyn 182,683 N Força máxima com carga dinâmica
Lndyn 79,69 mm Comprimento mais pequeno com carga dinâmica
shdyn 25,31 mm Maior deslocamento da mola com carga dinâmica
S 5,503 mm Passo da mola (centro de enrolamento até centro de enrolamento)
n 18,5 Unidade N.º de enrolamentos de efeito de mola
nt Unidade N.º total de enrolamentos
R 7,218 N/mm Flecha da mola
Gew 81,8849 g Peso do artigo
Fntol 23,39 N (+/-) tolerância para força máxima estática
Fndtol 22,88 N (+/-) tolerância para força máxima dinâmica
Detol 0,35 mm (+/-) tolerância para diâmetro de enrolamento
L0tol 2,79 mm (+/-) tolerância para comprimento não tensionado da mola
PG N - Grupo de preços para este artigo
F1tol N (+/-) tolerância força da mola pré-tensionada
F2tol N (+/-) tolerância força da mola tensionada
Desenho técnico Mola de compressão
Desenho técnico Mola de compressão

Ficha de dados Mola de compressão D-307A Aço mola Ø 3,2 x 20 x 105 mm

Ficha de dados baixar arquivo pdf

Característica de mola de metal Mola de compressão D-307A Aço mola Ø 3,2 x 20 x 105 mm

Característica de mola de metal baixar arquivo pdf

Dados CAD Mola de compressão D-307A Aço mola Ø 3,2 x 20 x 105 mm

Modelos CAD baixar: step, stl, iges ...

cálculo do caminho de força Mola de compressão D-307A Aço mola Ø 3,2 x 20 x 105 mm

cálculo do caminho de força Mola de compressão D-307A

Formulário de consulta Mola de compressão D-307A Aço mola Ø 3,2 x 20 x 105 mm

Formulário de consulta Mola de compressão D-307A

Molas de compressão semelhantes para Mola de compressão D-307A Aço mola Ø 3,2 x 20 x 105 mm

Molas de compressão semelhantes são listadas para comparação. Estas diferem da mola atual em termos de material, dimensões principais e carga.

Molas de compressão semelhantes feitas de um material diferente

As seguintes molas de compressão diferem da mola atual apenas no seu material.

número do artigo Material d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Unidade) R (N/mm) Semelhança in %: Geral | Geometria | Carregar | Rigidez
D-307A EN 10270-1 3,2 23,2 105 216,616 74,99 30,01 18,5 7,218 100,0 | 100,0 | 100,0 | 100,0
VD-307A 1.4310 3,2 23,2 105 186,05 74,99 30,01 18,5 6,199 92,9 | 100,0 | 92,9 | 85,9
VD-307 1.4310 3,2 23,2 105 479,453 52,74 52,26 12,5 9,175 76,7 | 100,0 | 51,3 | 78,7
Número de molas metálicas semelhantes: 3

Molas de compressão semelhantes com uma configuração de suporte de carga diferente

As seguintes molas de compressão diferem da mola atual em termos de classificações de carga.

Prioridade
número do artigo De (mm) L0 (mm) R (N/mm) Material Fn (N) Ln (mm) sn (mm) Semelhança in %
Geral | Geometria | Carregar | Rigidez
D-206B 24 93 0,616 EN 10270-1 48,526 14,28 78,72 38,4 | 76,3 | 30,3 | 8,5
D-212E 19,8 104 0,82 EN 10270-1 59,761 31,15 72,85 41,3 | 78,1 | 34,4 | 11,4
D-210 21,6 110 0,982 EN 10270-1 83,358 25,1 84,9 43,3 | 79,5 | 36,9 | 13,6
D-232M-01 20 100 1,419 EN 10270-1 96,787 31,8 68,2 47,7 | 79,2 | 44,3 | 19,7
D-239A-04 25 95,5 1,576 EN 10270-1 109,425 26,07 69,43 50,3 | 82,1 | 46,9 | 21,8
D-247 21 115 1,76 EN 10270-1 136,68 37,36 77,64 52,2 | 81,4 | 50,9 | 24,4
D-242A 22 102 1,772 EN 10270-1 122,693 32,75 69,25 53,1 | 84,8 | 50,0 | 24,5
D-239A-20 23 94 2,071 EN 10270-1 141,817 25,51 68,49 55,7 | 83,7 | 54,6 | 28,7
D-242 22 94 2,397 EN 10270-1 156,288 28,8 65,2 58,2 | 82,3 | 59,1 | 33,2
D-263L 24 98,9 2,425 EN 10270-1 165,929 30,47 68,43 60,1 | 86,5 | 60,2 | 33,6
D-277A 22,5 120 2,689 EN 10270-1 160,484 60,32 59,69 62,3 | 87,5 | 62,2 | 37,2
D-276B 22,5 103 3,685 EN 10270-1 212,369 45,37 57,64 72,4 | 91,1 | 75,1 | 51,0
D-276A 22,5 93 3,685 EN 10270-1 175,521 45,37 47,64 70,3 | 87,9 | 72,0 | 51,0
D-277 22,5 120 3,979 EN 10270-1 293,289 46,3 73,7 66,7 | 87,5 | 57,3 | 55,1
D-307A 23,2 105 7,218 EN 10270-1 216,616 74,99 30,01 100,0 | 100,0 | 100,0 | 100,0
D-288S 20 101 7,939 EN 10270-1 358,884 55,8 45,2 81,4 | 90,0 | 63,4 | 90,9
D-308A-05 22 113 9,743 EN 10270-1 446,114 67,21 45,79 75,7 | 95,9 | 57,0 | 74,1
D-306A 23,2 92 9,891 EN 10270-1 351,616 56,45 35,55 80,6 | 95,9 | 73,0 | 73,0
D-307 23,2 105 10,682 EN 10270-1 558,22 52,74 52,26 71,9 | 100,0 | 48,1 | 67,6
D-308A-04 22 95 11,909 EN 10270-1 462,57 56,16 38,84 72,6 | 95,1 | 62,0 | 60,6
D-313M-03 25 101 13,431 EN 10270-1 535,064 61,16 39,84 68,1 | 92,6 | 57,9 | 53,7
D-313M-01 25 95 15,182 EN 10270-1 608,289 54,93 40,07 64,5 | 90,7 | 55,3 | 47,5
D-313A-10 19,5 102 18,334 EN 10270-1 683,585 64,71 37,29 62,7 | 92,7 | 56,1 | 39,4
D-338 24 105 26,08 EN 10270-1 1046,46 64,88 40,13 55,9 | 92,2 | 47,7 | 27,7
D-339E 20 100 41,079 EN 10270-1 916,546 77,69 22,31 51,2 | 87,1 | 49,0 | 17,6
D-339V 22 110 50,289 EN 10270-1 1141,191 87,31 22,69 49,6 | 87,1 | 47,3 | 14,4
Número de molas metálicas semelhantes: 25

Número de tarifa alfandegária: 73202081; Mola de compressão D-307A

País de origem: DE, German; Mola de compressão D-307A
