Mola de compressão D-313M-03 Aço mola Ø 3,6 x 21,4 x 101 mm

Descontos por quantidade - Mola de compressão D-313M-03

Quantidade	Preço individual [EUR]
1	12,4800 EUR
2	9,9500 EUR
3	5,4200 EUR
7	3,2800 EUR
17	1,8300 EUR
37	1,5400 EUR
75	1,5100 EUR
125	1,4634 EUR
175	1,4586 EUR
250	1,4345 EUR
350	1,4116 EUR

Mola de compressão Comprar

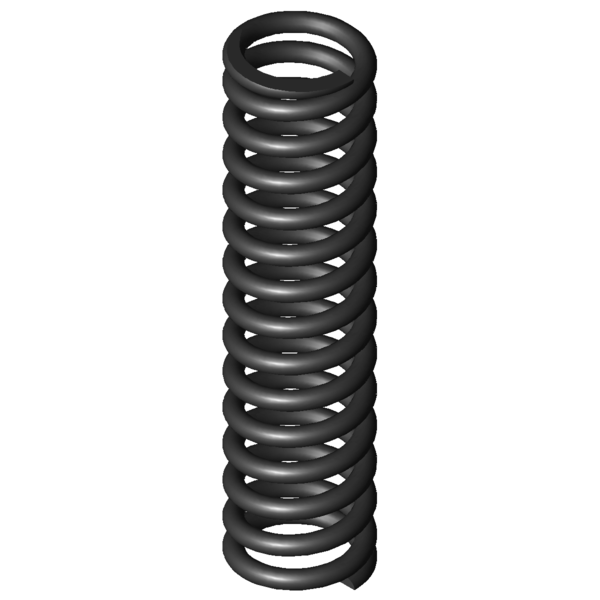

Imagem do Produto Mola de compressão D-313M-03

Quantidade:Quantidade: Adicionar ao Carrinho

Dados Técnicos - Mola de compressão D-313M-03

Símbolos	Valor	Unidade	Descrição
Tipo de material	EN 10270-1	-	Tipo de material
Estado das extremidades das molas	Encostado e rectificado	-	Estado das extremidades das molas
F1		N	Força da mola pré-tensionada
L1		mm	Comprimento da mola pré-tensionada
s1		mm	Deslocamento da mola pré-tensionada
F2		N	Força da mola tensionada
L2		mm	Comprimento da mola tensionada
s2		mm	Deslocamento da mola tensionada
d	3,6	mm	Diâmetro do arame
Di		mm	Diâmetro interno de enrolamento
D	21,4	mm	Diâmetro médio de enrolamento
De	25	mm	Diâmetro externo de enrolamento
Dd	17	mm	Maior diâmetro do mandril
Dh	26	mm	Diâmetro mais pequeno de manga
L0	101	mm	Comprimento não tensionado da mola
Lk		mm	Comprimento de dobra
Fn	535,064	N	Força máxima com carga estática
Ln	61,16	mm	Comprimento mais pequeno com carga estática
sn	39,84	mm	Maior deslocamento da mola com carga estática
Fndyn	486,991	N	Força máxima com carga dinâmica
Lndyn	64,74	mm	Comprimento mais pequeno com carga dinâmica
shdyn	20,65	mm	Maior deslocamento da mola com carga dinâmica
S	7,492	mm	Passo da mola (centro de enrolamento até centro de enrolamento)
n	13	Unidade	N.º de enrolamentos de efeito de mola
nt		Unidade	N.º total de enrolamentos
R	13,431	N/mm	Flecha da mola
Gew	81,1391	g	Peso do artigo
Fntol	36,66	N	(+/-) tolerância para força máxima estática
Fndtol	35,94	N	(+/-) tolerância para força máxima dinâmica
Detol	0,35	mm	(+/-) tolerância para diâmetro de enrolamento
L0tol	2,1	mm	(+/-) tolerância para comprimento não tensionado da mola
PG	AB	-	Grupo de preços para este artigo
F1tol		N	(+/-) tolerância força da mola pré-tensionada
F2tol		N	(+/-) tolerância força da mola tensionada

Desenho técnico Mola de compressão

Ficha de dados Mola de compressão D-313M-03 Aço mola Ø 3,6 x 21,4 x 101 mm

Ficha de dados baixar arquivo pdf

Característica de mola de metal Mola de compressão D-313M-03 Aço mola Ø 3,6 x 21,4 x 101 mm

Característica de mola de metal baixar arquivo pdf

Dados CAD Mola de compressão D-313M-03 Aço mola Ø 3,6 x 21,4 x 101 mm

Modelos CAD baixar: step, stl, iges ...

cálculo do caminho de força Mola de compressão D-313M-03 Aço mola Ø 3,6 x 21,4 x 101 mm

cálculo do caminho de força Mola de compressão D-313M-03

Formulário de consulta Mola de compressão D-313M-03 Aço mola Ø 3,6 x 21,4 x 101 mm

Formulário de consulta Mola de compressão D-313M-03

Molas de compressão semelhantes para Mola de compressão D-313M-03 Aço mola Ø 3,6 x 21,4 x 101 mm

Molas de compressão semelhantes são listadas para comparação. Estas diferem da mola atual em termos de material, dimensões principais e carga.

Molas de compressão semelhantes feitas de um material diferente

As seguintes molas de compressão diferem da mola atual apenas no seu material.

número do artigo	Material	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Unidade)	R (N/mm)	Semelhança in %: Geral \| Geometria \| Carregar \| Rigidez
D-313M-03	EN 10270-1	3,6	25	101	535,064	61,16	39,84	13	13,431	100,0 \| 100,0 \| 100,0 \| 100,0
VD-313M-03	1.4310	3,6	25	101	459,564	61,16	39,84	13	11,535	92,9 \| 100,0 \| 92,9 \| 85,9

Número de molas metálicas semelhantes: 2

Molas de compressão semelhantes com uma configuração de suporte de carga diferente

As seguintes molas de compressão diferem da mola atual em termos de classificações de carga.

Prioridade

número do artigo	De (mm)	L0 (mm)	R (N/mm)	Material	Fn (N)	Ln (mm)	sn (mm)	Semelhança in % Geral \| Geometria \| Carregar \| Rigidez
D-236	27	88,5	1,897	EN 10270-1	125,184	22,5	66	44,9 \| 78,6 \| 41,9 \| 14,1
D-239A-20	23	94	2,071	EN 10270-1	141,817	25,51	68,49	46,0 \| 80,2 \| 42,3 \| 15,4
D-242	22	94	2,397	EN 10270-1	156,288	28,8	65,2	47,3 \| 78,9 \| 45,2 \| 17,8
D-263L	24	98,9	2,425	EN 10270-1	165,929	30,47	68,43	49,2 \| 85,0 \| 44,6 \| 18,1
D-276B	22,5	103	3,685	EN 10270-1	212,369	45,37	57,64	55,9 \| 85,8 \| 54,4 \| 27,4
D-276A	22,5	93	3,685	EN 10270-1	175,521	45,37	47,64	56,5 \| 83,8 \| 58,2 \| 27,4
D-273A-10	24	85	5,339	EN 10270-1	272,016	34,05	50,95	62,5 \| 83,2 \| 64,5 \| 39,8
D-288Z-33	28	97	6,213	EN 10270-1	374,616	36,71	60,29	68,0 \| 89,6 \| 68,0 \| 46,3
D-307A	23,2	105	7,218	EN 10270-1	216,616	74,99	30,01	68,1 \| 92,6 \| 57,9 \| 53,7
D-288S	20	101	7,939	EN 10270-1	358,884	55,8	45,2	74,2 \| 85,9 \| 77,6 \| 59,1
D-301	28,2	94,5	8,043	EN 10270-1	447,924	38,81	55,69	76,0 \| 90,4 \| 77,6 \| 59,9
D-306A	23,2	92	9,891	EN 10270-1	351,616	56,45	35,55	80,7 \| 90,9 \| 77,5 \| 73,6
D-307	23,2	105	10,682	EN 10270-1	558,22	52,74	52,26	86,1 \| 92,6 \| 86,0 \| 79,5
D-308A-04	22	95	11,909	EN 10270-1	462,57	56,16	38,84	90,3 \| 90,3 \| 92,0 \| 88,7
D-313M-03	25	101	13,431	EN 10270-1	535,064	61,16	39,84	100,0 \| 100,0 \| 100,0 \| 100,0
D-313M-01	25	95	15,182	EN 10270-1	608,289	54,93	40,07	93,4 \| 98,0 \| 93,7 \| 88,5
D-313M-02	25	86	15,872	EN 10270-1	526,029	52,86	33,14	90,1 \| 95,0 \| 90,7 \| 84,6
D-334A-04	27	112	17,148	EN 10270-1	797,726	65,48	46,52	81,9 \| 90,9 \| 76,4 \| 78,3
D-338	24	105	26,08	EN 10270-1	1046,46	64,88	40,13	73,6 \| 94,1 \| 75,2 \| 51,5
D-339E	20	100	41,079	EN 10270-1	916,546	77,69	22,31	59,8 \| 89,7 \| 57,2 \| 32,7
D-339V	22	110	50,289	EN 10270-1	1141,191	87,31	22,69	55,1 \| 86,6 \| 51,9 \| 26,7

Número de molas metálicas semelhantes: 20
