Mola de compressão D-273A-10 Aço mola Ø 2,5 x 21,5 x 85 mm

Descontos por quantidade - Mola de compressão D-273A-10

Quantidade	Preço individual [EUR]
1	5,1600 EUR
2	3,6400 EUR
3	3,4700 EUR
7	2,4200 EUR
17	1,1500 EUR
37	0,8500 EUR
75	0,6800 EUR
125	0,4859 EUR
175	0,4196 EUR
250	0,3695 EUR
350	0,3536 EUR
450	0,3284 EUR

Mola de compressão Comprar

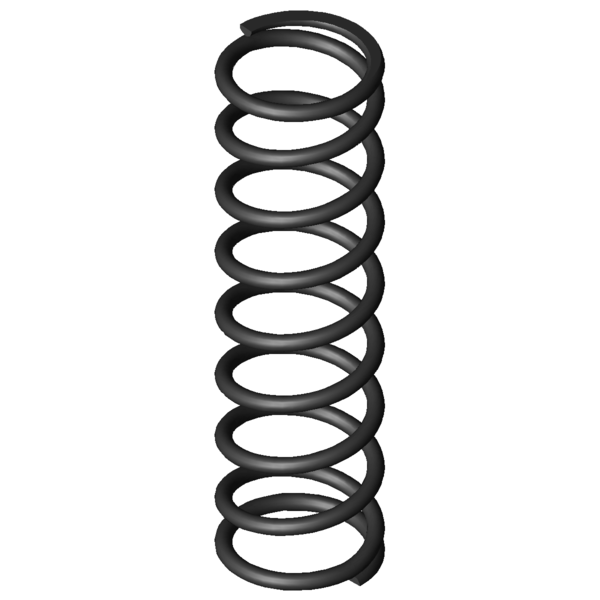

Imagem do Produto Mola de compressão D-273A-10

Quantidade:Quantidade: Adicionar ao Carrinho

Dados Técnicos - Mola de compressão D-273A-10

Símbolos	Valor	Unidade	Descrição
Tipo de material	EN 10270-1	-	Tipo de material
Estado das extremidades das molas	Encostado e rectificado	-	Estado das extremidades das molas
F1		N	Força da mola pré-tensionada
L1		mm	Comprimento da mola pré-tensionada
s1		mm	Deslocamento da mola pré-tensionada
F2		N	Força da mola tensionada
L2		mm	Comprimento da mola tensionada
s2		mm	Deslocamento da mola tensionada
d	2,5	mm	Diâmetro do arame
Di		mm	Diâmetro interno de enrolamento
D	21,5	mm	Diâmetro médio de enrolamento
De	24	mm	Diâmetro externo de enrolamento
Dd	18,2	mm	Maior diâmetro do mandril
Dh	25,2	mm	Diâmetro mais pequeno de manga
L0	85	mm	Comprimento não tensionado da mola
Lk		mm	Comprimento de dobra
Fn	272,016	N	Força máxima com carga estática
Ln	34,05	mm	Comprimento mais pequeno com carga estática
sn	50,95	mm	Maior deslocamento da mola com carga estática
Fndyn	230,106	N	Força máxima com carga dinâmica
Lndyn	41,9	mm	Comprimento mais pequeno com carga dinâmica
shdyn	15,94	mm	Maior deslocamento da mola com carga dinâmica
S	11	mm	Passo da mola (centro de enrolamento até centro de enrolamento)
n	7,5	Unidade	N.º de enrolamentos de efeito de mola
nt		Unidade	N.º total de enrolamentos
R	5,339	N/mm	Flecha da mola
Gew	24,8979	g	Peso do artigo
Fntol	13,55	N	(+/-) tolerância para força máxima estática
Fndtol	12,08	N	(+/-) tolerância para força máxima dinâmica
Detol	0,45	mm	(+/-) tolerância para diâmetro de enrolamento
L0tol	1,68	mm	(+/-) tolerância para comprimento não tensionado da mola
PG	J	-	Grupo de preços para este artigo
F1tol		N	(+/-) tolerância força da mola pré-tensionada
F2tol		N	(+/-) tolerância força da mola tensionada

Desenho técnico Mola de compressão

Ficha de dados Mola de compressão D-273A-10 Aço mola Ø 2,5 x 21,5 x 85 mm

Ficha de dados baixar arquivo pdf

Característica de mola de metal Mola de compressão D-273A-10 Aço mola Ø 2,5 x 21,5 x 85 mm

Característica de mola de metal baixar arquivo pdf

Dados CAD Mola de compressão D-273A-10 Aço mola Ø 2,5 x 21,5 x 85 mm

Modelos CAD baixar: step, stl, iges ...

cálculo do caminho de força Mola de compressão D-273A-10 Aço mola Ø 2,5 x 21,5 x 85 mm

cálculo do caminho de força Mola de compressão D-273A-10

Formulário de consulta Mola de compressão D-273A-10 Aço mola Ø 2,5 x 21,5 x 85 mm

Formulário de consulta Mola de compressão D-273A-10

Molas de compressão semelhantes para Mola de compressão D-273A-10 Aço mola Ø 2,5 x 21,5 x 85 mm

Molas de compressão semelhantes são listadas para comparação. Estas diferem da mola atual em termos de material, dimensões principais e carga.

Molas de compressão semelhantes feitas de um material diferente

As seguintes molas de compressão diferem da mola atual apenas no seu material.

número do artigo	Material	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Unidade)	R (N/mm)	Semelhança in %: Geral \| Geometria \| Carregar \| Rigidez
D-273A-10	EN 10270-1	2,5	24	85	272,016	34,05	50,95	7,5	5,339	100,0 \| 100,0 \| 100,0 \| 100,0
VD-273A-10	1.4310	2,5	24	85	237,531	33,2	51,8	7,5	4,586	92,9 \| 100,0 \| 92,8 \| 85,9

Número de molas metálicas semelhantes: 2

Molas de compressão semelhantes com uma configuração de suporte de carga diferente

As seguintes molas de compressão diferem da mola atual em termos de classificações de carga.

Prioridade

número do artigo	De (mm)	L0 (mm)	R (N/mm)	Material	Fn (N)	Ln (mm)	sn (mm)	Semelhança in % Geral \| Geometria \| Carregar \| Rigidez
D-206B	24	93	0,616	EN 10270-1	48,526	14,28	78,72	45,1 \| 82,5 \| 41,3 \| 11,5
D-207L-01	28	85	0,66	EN 10270-1	45,21	16,47	68,53	47,0 \| 83,2 \| 45,5 \| 12,4
D-206D-16	20,4	85	0,671	EN 10270-1	44,183	19,18	65,82	46,6 \| 80,3 \| 46,8 \| 12,6
D-207JS	22	76,2	0,704	EN 10270-1	39,161	20,6	55,6	48,9 \| 80,4 \| 53,0 \| 13,2
D-239A-04	25	95,5	1,576	EN 10270-1	109,425	26,07	69,43	58,2 \| 88,3 \| 56,8 \| 29,5
D-232M	20	86,3	1,867	EN 10270-1	114,407	25,03	61,27	60,7 \| 84,6 \| 62,6 \| 35,0
D-236	27	88,5	1,897	EN 10270-1	125,184	22,5	66	61,8 \| 88,3 \| 61,6 \| 35,5
D-239A-20	23	94	2,071	EN 10270-1	141,817	25,51	68,49	63,6 \| 88,8 \| 63,3 \| 38,8
D-246	21	85	2,263	EN 10270-1	124,609	29,94	55,06	66,9 \| 89,2 \| 69,2 \| 42,4
D-241A	22	79	2,397	EN 10270-1	128,842	25,25	53,75	68,1 \| 88,2 \| 71,1 \| 44,9
D-242	22	94	2,397	EN 10270-1	156,288	28,8	65,2	66,7 \| 87,4 \| 67,8 \| 44,9
D-263L	24	98,9	2,425	EN 10270-1	165,929	30,47	68,43	68,2 \| 91,3 \| 67,7 \| 45,4
D-276A	22,5	93	3,685	EN 10270-1	175,521	45,37	47,64	81,0 \| 95,0 \| 79,0 \| 69,0
D-263VD	20	87,6	4,113	EN 10270-1	200,796	38,78	48,82	84,2 \| 90,8 \| 84,8 \| 77,0
D-273A-10	24	85	5,339	EN 10270-1	272,016	34,05	50,95	100,0 \| 100,0 \| 100,0 \| 100,0
D-276	22,5	81,5	5,852	EN 10270-1	292,61	31,5	50	94,4 \| 96,5 \| 95,5 \| 91,2
D-288Z-43	27	81,8	7,023	EN 10270-1	318,139	36,5	45,3	84,2 \| 89,5 \| 87,2 \| 76,0
D-306A	23,2	92	9,891	EN 10270-1	351,616	56,45	35,55	72,2 \| 89,1 \| 73,6 \| 54,0
D-288Z-53	21	86,3	11,319	EN 10270-1	419,102	49,28	37,03	68,6 \| 89,8 \| 68,8 \| 47,2
D-288Z-40	19,5	85	12,669	EN 10270-1	369,625	55,82	29,18	65,3 \| 88,2 \| 65,4 \| 42,1
D-308A-03	22	82	13,98	EN 10270-1	464,33	48,79	33,21	62,9 \| 88,8 \| 61,9 \| 38,2
D-313M-01	25	95	15,182	EN 10270-1	608,289	54,93	40,07	60,6 \| 85,0 \| 61,7 \| 35,2
D-306	23,2	74	15,709	EN 10270-1	566,892	37,91	36,09	60,2 \| 87,3 \| 59,4 \| 34,0
D-313M-02	25	86	15,872	EN 10270-1	526,029	52,86	33,14	60,0 \| 88,1 \| 58,4 \| 33,6
D-313M	25	78	18,379	EN 10270-1	576,486	46,63	31,37	56,4 \| 85,7 \| 54,4 \| 29,1
D-313L-03	25	72	19,4	EN 10270-1	532,378	44,56	27,44	54,5 \| 83,4 \| 52,5 \| 27,5
D-337	24	72	38,353	EN 10270-1	971,288	46,68	25,33	45,1 \| 82,4 \| 38,9 \| 13,9
D-339A-05	21	85	42,467	EN 10270-1	876,942	64,35	20,65	43,9 \| 83,3 \| 35,8 \| 12,6

Número de molas metálicas semelhantes: 27

Número de tarifa alfandegária: 73202081; Mola de compressão D-273A-10

País de origem: DE, German; Mola de compressão D-273A-10
