Mola de compressão D-288Z-53 Aço mola Ø 3 x 18 x 86,3 mm

Descontos por quantidade - Mola de compressão D-288Z-53

Quantidade	Preço individual [EUR]
1	5,5300 EUR
2	3,9000 EUR
3	3,7100 EUR
7	2,9000 EUR
17	1,4300 EUR
37	1,1000 EUR
75	0,9400 EUR
125	0,6511 EUR
175	0,6135 EUR
250	0,5760 EUR
350	0,5306 EUR
450	0,4927 EUR

Mola de compressão Comprar

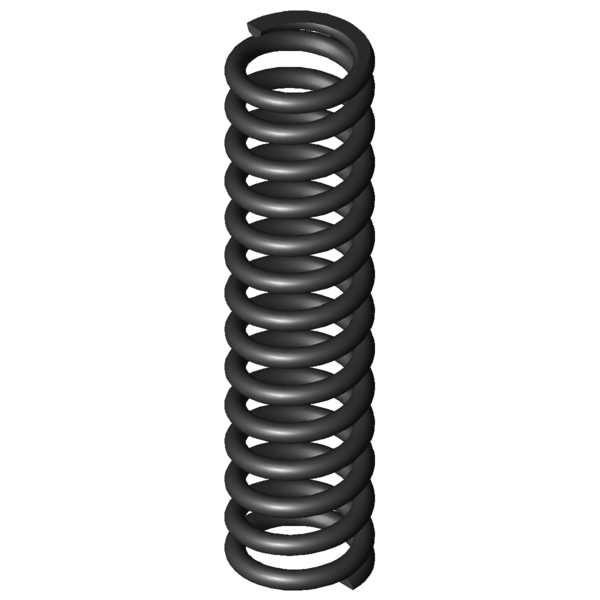

Imagem do Produto Mola de compressão D-288Z-53

Quantidade:Quantidade: Adicionar ao Carrinho

Dados Técnicos - Mola de compressão D-288Z-53

Símbolos	Valor	Unidade	Descrição
Tipo de material	EN 10270-1	-	Tipo de material
Estado das extremidades das molas	Encostado e rectificado	-	Estado das extremidades das molas
F1		N	Força da mola pré-tensionada
L1		mm	Comprimento da mola pré-tensionada
s1		mm	Deslocamento da mola pré-tensionada
F2		N	Força da mola tensionada
L2		mm	Comprimento da mola tensionada
s2		mm	Deslocamento da mola tensionada
d	3	mm	Diâmetro do arame
Di		mm	Diâmetro interno de enrolamento
D	18	mm	Diâmetro médio de enrolamento
De	21	mm	Diâmetro externo de enrolamento
Dd	14,3	mm	Maior diâmetro do mandril
Dh	21,9	mm	Diâmetro mais pequeno de manga
L0	86,3	mm	Comprimento não tensionado da mola
Lk		mm	Comprimento de dobra
Fn	419,102	N	Força máxima com carga estática
Ln	49,28	mm	Comprimento mais pequeno com carga estática
sn	37,03	mm	Maior deslocamento da mola com carga estática
Fndyn	386,333	N	Força máxima com carga dinâmica
Lndyn	52,17	mm	Comprimento mais pequeno com carga dinâmica
shdyn	16,18	mm	Maior deslocamento da mola com carga dinâmica
S	6,664	mm	Passo da mola (centro de enrolamento até centro de enrolamento)
n	12,5	Unidade	N.º de enrolamentos de efeito de mola
nt		Unidade	N.º total de enrolamentos
R	11,319	N/mm	Flecha da mola
Gew	45,8145	g	Peso do artigo
Fntol	26,74	N	(+/-) tolerância para força máxima estática
Fndtol	26,25	N	(+/-) tolerância para força máxima dinâmica
Detol	0,35	mm	(+/-) tolerância para diâmetro de enrolamento
L0tol	1,81	mm	(+/-) tolerância para comprimento não tensionado da mola
PG	M	-	Grupo de preços para este artigo
F1tol		N	(+/-) tolerância força da mola pré-tensionada
F2tol		N	(+/-) tolerância força da mola tensionada

Desenho técnico Mola de compressão

Ficha de dados Mola de compressão D-288Z-53 Aço mola Ø 3 x 18 x 86,3 mm

Ficha de dados baixar arquivo pdf

Característica de mola de metal Mola de compressão D-288Z-53 Aço mola Ø 3 x 18 x 86,3 mm

Característica de mola de metal baixar arquivo pdf

Dados CAD Mola de compressão D-288Z-53 Aço mola Ø 3 x 18 x 86,3 mm

Modelos CAD baixar: step, stl, iges ...

cálculo do caminho de força Mola de compressão D-288Z-53 Aço mola Ø 3 x 18 x 86,3 mm

cálculo do caminho de força Mola de compressão D-288Z-53

Formulário de consulta Mola de compressão D-288Z-53 Aço mola Ø 3 x 18 x 86,3 mm

Formulário de consulta Mola de compressão D-288Z-53

Molas de compressão semelhantes para Mola de compressão D-288Z-53 Aço mola Ø 3 x 18 x 86,3 mm

Molas de compressão semelhantes são listadas para comparação. Estas diferem da mola atual em termos de material, dimensões principais e carga.

Molas de compressão semelhantes feitas de um material diferente

As seguintes molas de compressão diferem da mola atual apenas no seu material.

número do artigo	Material	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Unidade)	R (N/mm)	Semelhança in %: Geral \| Geometria \| Carregar \| Rigidez
D-288Z-53	EN 10270-1	3	21	86,3	419,102	49,28	37,03	12,5	11,319	100,0 \| 100,0 \| 100,0 \| 100,0
VD-288Z-53	1.4310	3	21	86,3	359,965	49,28	37,03	12,5	9,722	92,9 \| 100,0 \| 92,9 \| 85,9

Número de molas metálicas semelhantes: 2

Molas de compressão semelhantes com uma configuração de suporte de carga diferente

As seguintes molas de compressão diferem da mola atual em termos de classificações de carga.

Prioridade

número do artigo	De (mm)	L0 (mm)	R (N/mm)	Material	Fn (N)	Ln (mm)	sn (mm)	Semelhança in % Geral \| Geometria \| Carregar \| Rigidez
D-232M	20	86,3	1,867	EN 10270-1	114,407	25,03	61,27	48,5 \| 85,1 \| 43,9 \| 16,5
D-247D	20,5	97	1,907	EN 10270-1	114,102	37,17	59,83	48,6 \| 84,4 \| 44,6 \| 16,9
D-246	21	85	2,263	EN 10270-1	124,609	29,94	55,06	52,3 \| 88,4 \| 48,5 \| 20,0
D-241A	22	79	2,397	EN 10270-1	128,842	25,25	53,75	51,9 \| 84,6 \| 49,8 \| 21,2
D-242	22	94	2,397	EN 10270-1	156,288	28,8	65,2	51,0 \| 84,6 \| 47,0 \| 21,2
D-247D-08	20	77,5	2,541	EN 10270-1	118,472	30,87	46,63	53,4 \| 83,9 \| 53,8 \| 22,4
D-276A	22,5	93	3,685	EN 10270-1	175,521	45,37	47,64	60,7 \| 89,8 \| 59,8 \| 32,6
D-263M-03	19	80	4,026	EN 10270-1	172,913	37,06	42,94	61,6 \| 85,5 \| 63,7 \| 35,6
D-263VD	20	87,6	4,113	EN 10270-1	200,796	38,78	48,82	62,8 \| 90,1 \| 61,9 \| 36,3
D-282A	18,5	88	5,252	EN 10270-1	153,786	58,72	29,28	64,7 \| 89,8 \| 57,9 \| 46,4
D-273A-10	24	85	5,339	EN 10270-1	272,016	34,05	50,95	68,6 \| 89,8 \| 68,8 \| 47,2
D-278B	20,5	95	5,459	EN 10270-1	290,383	41,81	53,2	69,4 \| 90,6 \| 69,4 \| 48,2
D-276	22,5	81,5	5,852	EN 10270-1	292,61	31,5	50	71,3 \| 90,4 \| 71,9 \| 51,7
D-282	18,5	88	7,772	EN 10270-1	363,012	41,3	46,71	80,5 \| 89,8 \| 82,9 \| 68,7
D-288Z-53	21	86,3	11,319	EN 10270-1	419,102	49,28	37,03	100,0 \| 100,0 \| 100,0 \| 100,0
D-308A-04	22	95	11,909	EN 10270-1	462,57	56,16	38,84	93,8 \| 93,3 \| 93,0 \| 95,0
D-288Z-40	19,5	85	12,669	EN 10270-1	369,625	55,82	29,18	90,0 \| 97,1 \| 83,5 \| 89,3
D-288X-09	19,4	89	13,948	EN 10270-1	541,18	50,2	38,8	87,6 \| 95,3 \| 86,4 \| 81,1
D-308A-03	22	82	13,98	EN 10270-1	464,33	48,79	33,21	88,6 \| 94,7 \| 90,0 \| 80,9
D-312	19,2	83,5	20,864	EN 10270-1	659,302	51,9	31,6	74,2 \| 94,0 \| 74,5 \| 54,2
D-313A-09	19,5	89	21,05	EN 10270-1	669,054	57,22	31,78	73,9 \| 93,6 \| 74,2 \| 53,8
D-339A-05	21	85	42,467	EN 10270-1	876,942	64,35	20,65	56,5 \| 91,2 \| 51,8 \| 26,7
D-339D-10	20	77	60,64	EN 10270-1	1321,464	55,21	21,79	50,1 \| 86,5 \| 45,3 \| 18,7
D-339V-01	19	90	109,623	EN 10270-1	2000,515	71,75	18,25	43,3 \| 84,3 \| 35,1 \| 10,3

Número de molas metálicas semelhantes: 23

Número de tarifa alfandegária: 73202081; Mola de compressão D-288Z-53

País de origem: DE, German; Mola de compressão D-288Z-53
