Mola de compressão VD-313A-10 Aço inoxidáve Ø 3,3 x 16,2 x 102 mm

Descontos por quantidade - Mola de compressão VD-313A-10

Quantidade	Preço individual [EUR]
1	6,1900 EUR
2	4,3600 EUR
3	4,1600 EUR
7	3,3600 EUR
17	2,1300 EUR
37	1,6200 EUR
75	1,5200 EUR
125	1,2327 EUR
175	1,1268 EUR
250	1,0518 EUR
350	0,9700 EUR
450	0,9095 EUR

Mola de compressão Comprar

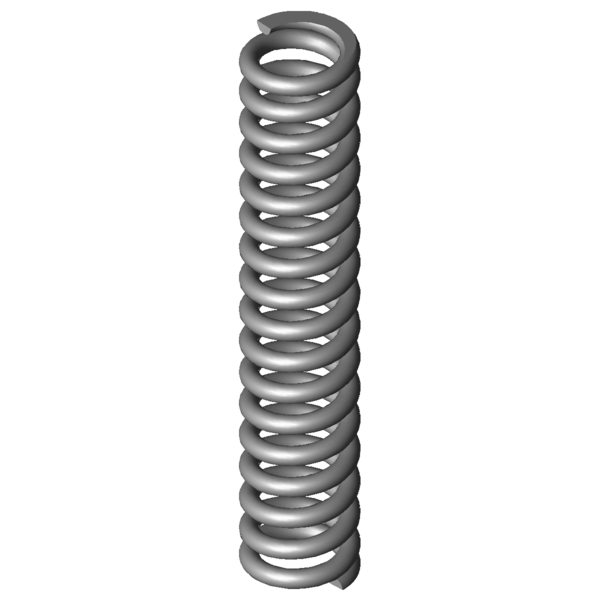

Imagem do Produto Mola de compressão VD-313A-10

Quantidade:Quantidade: Adicionar ao Carrinho

Dados Técnicos - Mola de compressão VD-313A-10

Símbolos	Valor	Unidade	Descrição
Tipo de material	1.4310	-	Tipo de material
Estado das extremidades das molas	Encostado e rectificado	-	Estado das extremidades das molas
F1		N	Força da mola pré-tensionada
L1		mm	Comprimento da mola pré-tensionada
s1		mm	Deslocamento da mola pré-tensionada
F2		N	Força da mola tensionada
L2		mm	Comprimento da mola tensionada
s2		mm	Deslocamento da mola tensionada
d	3,3	mm	Diâmetro do arame
Di		mm	Diâmetro interno de enrolamento
D	16,2	mm	Diâmetro médio de enrolamento
De	19,5	mm	Diâmetro externo de enrolamento
Dd	12,1	mm	Maior diâmetro do mandril
Dh	20,3	mm	Diâmetro mais pequeno de manga
L0	102	mm	Comprimento não tensionado da mola
Lk	65,9	mm	Comprimento de dobra
Fn	587,128	N	Força máxima com carga estática
Ln	64,71	mm	Comprimento mais pequeno com carga estática
sn	37,29	mm	Maior deslocamento da mola com carga estática
Fndyn	518,851	N	Força máxima com carga dinâmica
Lndyn	69,05	mm	Comprimento mais pequeno com carga dinâmica
shdyn	7,21	mm	Maior deslocamento da mola com carga dinâmica
S	6,368	mm	Passo da mola (centro de enrolamento até centro de enrolamento)
n	15,5	Unidade	N.º de enrolamentos de efeito de mola
nt		Unidade	N.º total de enrolamentos
R	15,747	N/mm	Flecha da mola
Gew	60,2145	g	Peso do artigo
Fntol	45,94	N	(+/-) tolerância para força máxima estática
Fndtol	44,98	N	(+/-) tolerância para força máxima dinâmica
Detol	0,35	mm	(+/-) tolerância para diâmetro de enrolamento
L0tol	1,95	mm	(+/-) tolerância para comprimento não tensionado da mola
PG	R	-	Grupo de preços para este artigo
F1tol		N	(+/-) tolerância força da mola pré-tensionada
F2tol		N	(+/-) tolerância força da mola tensionada

Desenho técnico Mola de compressão

Ficha de dados Mola de compressão VD-313A-10 Aço inoxidáve Ø 3,3 x 16,2 x 102 mm

Ficha de dados baixar arquivo pdf

Característica de mola de metal Mola de compressão VD-313A-10 Aço inoxidáve Ø 3,3 x 16,2 x 102 mm

Característica de mola de metal baixar arquivo pdf

Dados CAD Mola de compressão VD-313A-10 Aço inoxidáve Ø 3,3 x 16,2 x 102 mm

Modelos CAD baixar: step, stl, iges ...

cálculo do caminho de força Mola de compressão VD-313A-10 Aço inoxidáve Ø 3,3 x 16,2 x 102 mm

cálculo do caminho de força Mola de compressão VD-313A-10

Formulário de consulta Mola de compressão VD-313A-10 Aço inoxidáve Ø 3,3 x 16,2 x 102 mm

Formulário de consulta Mola de compressão VD-313A-10

Molas de compressão semelhantes para Mola de compressão VD-313A-10 Aço inoxidáve Ø 3,3 x 16,2 x 102 mm

Molas de compressão semelhantes são listadas para comparação. Estas diferem da mola atual em termos de material, dimensões principais e carga.

Molas de compressão semelhantes feitas de um material diferente

As seguintes molas de compressão diferem da mola atual apenas no seu material.

número do artigo	Material	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Unidade)	R (N/mm)	Semelhança in %: Geral \| Geometria \| Carregar \| Rigidez
VD-313A-10	1.4310	3,3	19,5	102	587,128	64,71	37,29	15,5	15,747	100,0 \| 100,0 \| 100,0 \| 100,0
D-313A-10	EN 10270-1	3,3	19,5	102	683,585	64,71	37,29	15,5	18,334	92,9 \| 100,0 \| 92,9 \| 85,9

Número de molas metálicas semelhantes: 2

Molas de compressão semelhantes com uma configuração de suporte de carga diferente

As seguintes molas de compressão diferem da mola atual em termos de classificações de carga.

Prioridade

número do artigo	De (mm)	L0 (mm)	R (N/mm)	Material	Fn (N)	Ln (mm)	sn (mm)	Semelhança in % Geral \| Geometria \| Carregar \| Rigidez
VD-263M-05	19	106	2,62	1.4310	153,251	47,51	58,49	49,4 \| 86,8 \| 44,9 \| 16,6
VD-251	18	98	2,734	1.4310	168,164	36,5	61,5	48,3 \| 83,0 \| 44,6 \| 17,4
VD-263M-04	19	95	2,981	1.4310	157,172	42,28	52,72	51,1 \| 85,7 \| 48,8 \| 18,9
VD-276B	22,5	103	3,165	1.4310	182,402	45,37	57,64	51,7 \| 87,2 \| 47,9 \| 20,1
VD-263VD	20	87,6	3,533	1.4310	172,463	38,78	48,82	53,2 \| 84,4 \| 52,9 \| 22,4
VD-278B	20,5	95	4,689	1.4310	249,409	41,81	53,2	58,0 \| 88,0 \| 56,3 \| 29,8
VD-282B	18,5	105	5,755	1.4310	319,111	49,55	55,45	62,2 \| 89,3 \| 60,8 \| 36,6
VD-288S	20	101	6,819	1.4310	308,244	55,8	45,2	68,2 \| 93,8 \| 67,5 \| 43,3
VD-288X-11	19,4	115	8,747	1.4310	468,411	61,45	53,55	74,1 \| 92,0 \| 74,7 \| 55,6
VD-288X-10	19,4	102	9,501	1.4310	455,139	54,1	47,9	77,9 \| 95,8 \| 77,7 \| 60,3
VD-288Z-40	19,5	85	10,881	1.4310	317,469	55,82	29,18	75,6 \| 91,4 \| 66,2 \| 69,1
VD-288X-09	19,4	89	11,98	1.4310	467,812	49,95	39,05	85,1 \| 91,5 \| 87,6 \| 76,1
VD-288Z-64	17	101	13,962	1.4310	448,686	68,86	32,14	87,4 \| 92,4 \| 81,3 \| 88,7
VD-313A-11	19,5	115	14,357	1.4310	641,222	70,34	44,66	91,7 \| 96,2 \| 87,5 \| 91,2
VD-313A-10	19,5	102	15,747	1.4310	587,128	64,71	37,29	100,0 \| 100,0 \| 100,0 \| 100,0
VD-313A-09	19,5	89	18,079	1.4310	574,647	57,22	31,78	91,5 \| 95,8 \| 91,5 \| 87,1
VD-339E	20	100	35,282	1.4310	787,218	77,69	22,31	68,2 \| 92,7 \| 67,2 \| 44,6
VD-339V-01	19	90	94,155	1.4310	1718,233	71,75	18,25	48,2 \| 86,3 \| 41,6 \| 16,7

Número de molas metálicas semelhantes: 17

Número de tarifa alfandegária: 73202081; Mola de compressão VD-313A-10

País de origem: DE, German; Mola de compressão VD-313A-10
