Mola de compressão D-282B Aço mola Ø 2,5 x 16 x 105 mm

Descontos por quantidade - Mola de compressão D-282B

Quantidade	Preço individual [EUR]
1	5,1600 EUR
2	3,6400 EUR
3	3,4700 EUR
7	2,4200 EUR
17	1,1500 EUR
37	0,8500 EUR
75	0,6800 EUR
125	0,4859 EUR
175	0,4196 EUR
250	0,3695 EUR
350	0,3536 EUR
450	0,3284 EUR

Mola de compressão Comprar

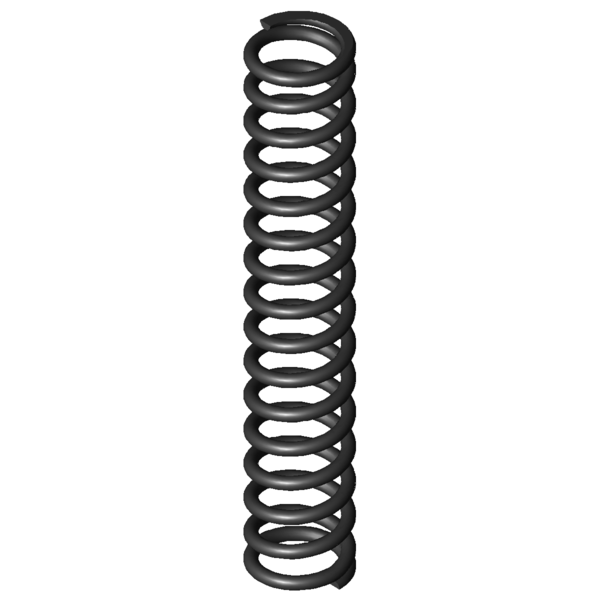

Imagem do Produto Mola de compressão D-282B

Quantidade:Quantidade: Adicionar ao Carrinho

Dados Técnicos - Mola de compressão D-282B

Símbolos	Valor	Unidade	Descrição
Tipo de material	EN 10270-1	-	Tipo de material
Estado das extremidades das molas	Encostado e rectificado	-	Estado das extremidades das molas
F1		N	Força da mola pré-tensionada
L1		mm	Comprimento da mola pré-tensionada
s1		mm	Deslocamento da mola pré-tensionada
F2		N	Força da mola tensionada
L2		mm	Comprimento da mola tensionada
s2		mm	Deslocamento da mola tensionada
d	2,5	mm	Diâmetro do arame
Di		mm	Diâmetro interno de enrolamento
D	16	mm	Diâmetro médio de enrolamento
De	18,5	mm	Diâmetro externo de enrolamento
Dd	12,9	mm	Maior diâmetro do mandril
Dh	19,3	mm	Diâmetro mais pequeno de manga
L0	105	mm	Comprimento não tensionado da mola
Lk	71,18	mm	Comprimento de dobra
Fn	366,176	N	Força máxima com carga estática
Ln	50,35	mm	Comprimento mais pequeno com carga estática
sn	54,65	mm	Maior deslocamento da mola com carga estática
Fndyn	294,817	N	Força máxima com carga dinâmica
Lndyn	61	mm	Comprimento mais pequeno com carga dinâmica
shdyn	16,12	mm	Maior deslocamento da mola com carga dinâmica
S	7,069	mm	Passo da mola (centro de enrolamento até centro de enrolamento)
n	14,5	Unidade	N.º de enrolamentos de efeito de mola
nt		Unidade	N.º total de enrolamentos
R	6,7	N/mm	Flecha da mola
Gew	32,1813	g	Peso do artigo
Fntol	18,79	N	(+/-) tolerância para força máxima estática
Fndtol	17,2	N	(+/-) tolerância para força máxima dinâmica
Detol	0,3	mm	(+/-) tolerância para diâmetro de enrolamento
L0tol	1,94	mm	(+/-) tolerância para comprimento não tensionado da mola
PG	J	-	Grupo de preços para este artigo
F1tol		N	(+/-) tolerância força da mola pré-tensionada
F2tol		N	(+/-) tolerância força da mola tensionada

Desenho técnico Mola de compressão

Ficha de dados Mola de compressão D-282B Aço mola Ø 2,5 x 16 x 105 mm

Ficha de dados baixar arquivo pdf

Característica de mola de metal Mola de compressão D-282B Aço mola Ø 2,5 x 16 x 105 mm

Característica de mola de metal baixar arquivo pdf

Dados CAD Mola de compressão D-282B Aço mola Ø 2,5 x 16 x 105 mm

Modelos CAD baixar: step, stl, iges ...

cálculo do caminho de força Mola de compressão D-282B Aço mola Ø 2,5 x 16 x 105 mm

cálculo do caminho de força Mola de compressão D-282B

Formulário de consulta Mola de compressão D-282B Aço mola Ø 2,5 x 16 x 105 mm

Formulário de consulta Mola de compressão D-282B

Molas de compressão semelhantes para Mola de compressão D-282B Aço mola Ø 2,5 x 16 x 105 mm

Molas de compressão semelhantes são listadas para comparação. Estas diferem da mola atual em termos de material, dimensões principais e carga.

Molas de compressão semelhantes feitas de um material diferente

As seguintes molas de compressão diferem da mola atual apenas no seu material.

número do artigo	Material	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Unidade)	R (N/mm)	Semelhança in %: Geral \| Geometria \| Carregar \| Rigidez
D-282B	EN 10270-1	2,5	18,5	105	366,176	50,35	54,65	14,5	6,7	79,7 \| 93,6 \| 81,0 \| 64,4
VD-282B	1.4310	2,5	18,5	105	319,111	49,55	55,45	14,5	5,755	92,9 \| 100,0 \| 92,9 \| 85,9

Número de molas metálicas semelhantes: 2

Molas de compressão semelhantes com uma configuração de suporte de carga diferente

As seguintes molas de compressão diferem da mola atual em termos de classificações de carga.

Prioridade

número do artigo	De (mm)	L0 (mm)	R (N/mm)	Material	Fn (N)	Ln (mm)	sn (mm)	Semelhança in % Geral \| Geometria \| Carregar \| Rigidez
D-183	17,25	94	0,714	EN 10270-1	51,9	21,35	72,65	44,3 \| 77,6 \| 44,7 \| 10,7
D-207J-73	20	112	0,776	EN 10270-1	68,329	23,92	88,08	56,8 \| 84,5 \| 57,9 \| 27,9
D-212E	19,8	104	0,82	EN 10270-1	59,761	31,15	72,85	59,1 \| 83,5 \| 64,3 \| 29,5
D-207J-06	16,5	110	0,826	EN 10270-1	59,731	37,69	72,31	46,6 \| 81,5 \| 45,9 \| 12,3
D-207JY	18,5	87,5	0,84	EN 10270-1	50,608	27,24	60,26	48,6 \| 81,1 \| 52,3 \| 12,5
D-216A	17,6	110	0,881	EN 10270-1	61,499	40,2	69,8	48,5 \| 84,9 \| 47,5 \| 13,1
D-207J-90	18,5	104	1	EN 10270-1	80,621	23,36	80,64	51,9 \| 80,0 \| 52,6 \| 23,2
D-216	17,6	110	1,304	EN 10270-1	104,19	30,1	79,9	56,3 \| 81,3 \| 57,6 \| 30,2
D-232M-01	20	100	1,419	EN 10270-1	96,787	31,8	68,2	53,7 \| 86,6 \| 53,3 \| 21,2
D-251A	18	98	2,151	EN 10270-1	107,012	48,25	49,75	60,8 \| 90,2 \| 60,1 \| 32,1
D-263M-05	19	106	3,05	EN 10270-1	178,428	47,51	58,49	78,3 \| 90,1 \| 75,3 \| 69,7
D-251	18	98	3,184	EN 10270-1	195,313	36,65	61,35	69,6 \| 90,2 \| 71,2 \| 47,5
D-263M-04	19	95	3,471	EN 10270-1	182,993	42,28	52,72	72,3 \| 91,9 \| 73,2 \| 51,8
D-282A	18,5	88	5,252	EN 10270-1	153,786	58,72	29,28	78,2 \| 100,0 \| 56,0 \| 78,7
D-282B	18,5	105	6,7	EN 10270-1	366,176	50,35	54,65	79,7 \| 93,6 \| 81,0 \| 64,4
D-282	18,5	88	7,772	EN 10270-1	363,012	41,3	46,71	92,9 \| 100,0 \| 92,9 \| 85,9
D-283A-06	18	91	7,916	EN 10270-1	371,484	44,07	46,93	90,5 \| 94,7 \| 92,2 \| 84,6
D-288S	20	101	7,939	EN 10270-1	358,884	55,8	45,2	60,5 \| 87,2 \| 59,3 \| 35,0
D-288X-11	19,4	115	10,184	EN 10270-1	540,781	61,9	53,1	57,2 \| 89,0 \| 55,4 \| 27,3
D-288X-10	19,4	102	11,062	EN 10270-1	529,912	54,1	47,9	64,1 \| 89,1 \| 63,6 \| 39,6
D-288Z-64	17	101	16,255	EN 10270-1	522,399	68,86	32,14	65,4 \| 90,5 \| 64,5 \| 41,2
D-313A-11	19,5	115	16,716	EN 10270-1	746,566	70,34	44,66	49,0 \| 85,9 \| 44,5 \| 16,6
D-313A-10	19,5	102	18,334	EN 10270-1	683,585	64,71	37,29	53,0 \| 85,8 \| 49,4 \| 23,9
D-313R	18	90,6	36,971	EN 10270-1	764,585	69,92	20,68	48,4 \| 84,3 \| 42,9 \| 18,1
D-339E	20	100	41,079	EN 10270-1	916,546	77,69	22,31	46,7 \| 83,4 \| 40,4 \| 16,3
D-339V-01	19	90	109,623	EN 10270-1	2000,515	71,75	18,25	37,2 \| 79,5 \| 25,8 \| 6,1

Número de molas metálicas semelhantes: 25
