Mola de compressão D-263M-05 Aço mola Ø 2,2 x 16,8 x 106 mm

Descontos por quantidade - Mola de compressão D-263M-05

Quantidade	Preço individual [EUR]
1	5,1100 EUR
2	3,6000 EUR
3	3,4300 EUR
7	2,2200 EUR
17	1,1200 EUR
37	0,7400 EUR
75	0,5500 EUR
125	0,4570 EUR
175	0,4069 EUR
250	0,3567 EUR
350	0,3095 EUR
450	0,2652 EUR

Mola de compressão Comprar

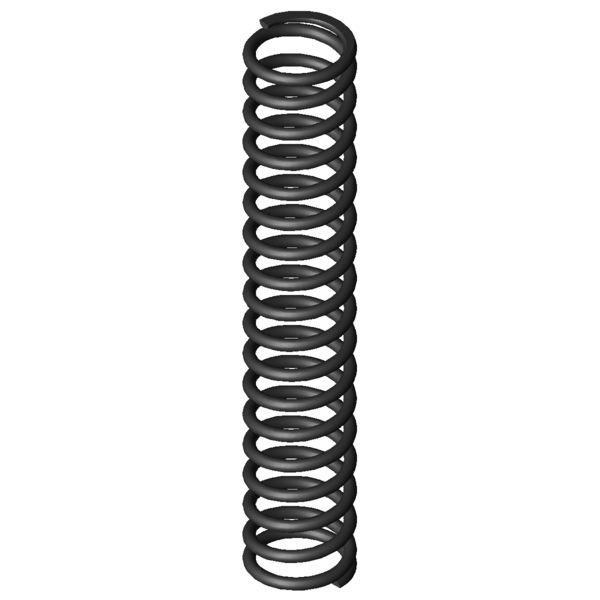

Imagem do Produto Mola de compressão D-263M-05

Quantidade:Quantidade: Adicionar ao Carrinho

Dados Técnicos - Mola de compressão D-263M-05

Símbolos	Valor	Unidade	Descrição
Tipo de material	EN 10270-1	-	Tipo de material
Estado das extremidades das molas	Encostado e rectificado	-	Estado das extremidades das molas
F1		N	Força da mola pré-tensionada
L1		mm	Comprimento da mola pré-tensionada
s1		mm	Deslocamento da mola pré-tensionada
F2		N	Força da mola tensionada
L2		mm	Comprimento da mola tensionada
s2		mm	Deslocamento da mola tensionada
d	2,2	mm	Diâmetro do arame
Di		mm	Diâmetro interno de enrolamento
D	16,8	mm	Diâmetro médio de enrolamento
De	19	mm	Diâmetro externo de enrolamento
Dd	14	mm	Maior diâmetro do mandril
Dh	19,8	mm	Diâmetro mais pequeno de manga
L0	106	mm	Comprimento não tensionado da mola
Lk	68,74	mm	Comprimento de dobra
Fn	178,428	N	Força máxima com carga estática
Ln	47,51	mm	Comprimento mais pequeno com carga estática
sn	58,49	mm	Maior deslocamento da mola com carga estática
Fndyn	168,012	N	Força máxima com carga dinâmica
Lndyn	50,92	mm	Comprimento mais pequeno com carga dinâmica
shdyn	28,4	mm	Maior deslocamento da mola com carga dinâmica
S	6,291	mm	Passo da mola (centro de enrolamento até centro de enrolamento)
n	16,5	Unidade	N.º de enrolamentos de efeito de mola
nt		Unidade	N.º total de enrolamentos
R	3,05	N/mm	Flecha da mola
Gew	29,3391	g	Peso do artigo
Fntol	10,24	N	(+/-) tolerância para força máxima estática
Fndtol	10,08	N	(+/-) tolerância para força máxima dinâmica
Detol	0,35	mm	(+/-) tolerância para diâmetro de enrolamento
L0tol	2,48	mm	(+/-) tolerância para comprimento não tensionado da mola
PG	H	-	Grupo de preços para este artigo
F1tol		N	(+/-) tolerância força da mola pré-tensionada
F2tol		N	(+/-) tolerância força da mola tensionada

Desenho técnico Mola de compressão

Ficha de dados Mola de compressão D-263M-05 Aço mola Ø 2,2 x 16,8 x 106 mm

Ficha de dados baixar arquivo pdf

Característica de mola de metal Mola de compressão D-263M-05 Aço mola Ø 2,2 x 16,8 x 106 mm

Característica de mola de metal baixar arquivo pdf

Dados CAD Mola de compressão D-263M-05 Aço mola Ø 2,2 x 16,8 x 106 mm

Modelos CAD baixar: step, stl, iges ...

cálculo do caminho de força Mola de compressão D-263M-05 Aço mola Ø 2,2 x 16,8 x 106 mm

cálculo do caminho de força Mola de compressão D-263M-05

Formulário de consulta Mola de compressão D-263M-05 Aço mola Ø 2,2 x 16,8 x 106 mm

Formulário de consulta Mola de compressão D-263M-05

Molas de compressão semelhantes para Mola de compressão D-263M-05 Aço mola Ø 2,2 x 16,8 x 106 mm

Molas de compressão semelhantes são listadas para comparação. Estas diferem da mola atual em termos de material, dimensões principais e carga.

Molas de compressão semelhantes feitas de um material diferente

As seguintes molas de compressão diferem da mola atual apenas no seu material.

número do artigo	Material	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Unidade)	R (N/mm)	Semelhança in %: Geral \| Geometria \| Carregar \| Rigidez
D-263M-05	EN 10270-1	2,2	19	106	178,428	47,51	58,49	16,5	3,05	92,7 \| 96,5 \| 93,8 \| 87,9
VD-263M-05	1.4310	2,2	19	106	153,251	47,51	58,49	16,5	2,62	92,9 \| 100,0 \| 92,9 \| 85,9

Número de molas metálicas semelhantes: 2

Molas de compressão semelhantes com uma configuração de suporte de carga diferente

As seguintes molas de compressão diferem da mola atual em termos de classificações de carga.

Prioridade

número do artigo	De (mm)	L0 (mm)	R (N/mm)	Material	Fn (N)	Ln (mm)	sn (mm)	Semelhança in % Geral \| Geometria \| Carregar \| Rigidez
D-145D-03	18,5	100	0,224	EN 10270-1	18,952	15,25	84,75	40,7 \| 79,3 \| 36,3 \| 6,4
D-180Y-04	19	116	0,329	EN 10270-1	29,595	26,17	89,83	44,8 \| 82,7 \| 40,8 \| 10,8
D-180M-14	17	106	0,428	EN 10270-1	35,648	22,8	83,2	46,8 \| 81,3 \| 45,1 \| 14,0
D-207J-73	20	112	0,776	EN 10270-1	68,329	23,92	88,08	54,6 \| 85,9 \| 52,4 \| 25,4
D-212E	19,8	104	0,82	EN 10270-1	59,761	31,15	72,85	54,3 \| 86,7 \| 52,5 \| 23,6
D-207J-06	16,5	110	0,826	EN 10270-1	59,731	37,69	72,31	56,0 \| 83,8 \| 57,2 \| 27,1
D-216A	17,6	110	0,881	EN 10270-1	61,499	40,2	69,8	58,4 \| 87,2 \| 59,1 \| 28,9
D-210	21,6	110	0,982	EN 10270-1	83,358	25,1	84,9	58,6 \| 85,7 \| 57,8 \| 32,2
D-207J-90	18,5	104	1	EN 10270-1	80,621	23,36	80,64	56,4 \| 85,6 \| 54,7 \| 28,8
D-232M-02	20	118	1,223	EN 10270-1	99,938	36,31	81,69	64,3 \| 88,9 \| 63,8 \| 40,1
D-216	17,6	110	1,304	EN 10270-1	104,19	30,1	79,9	65,3 \| 87,2 \| 65,8 \| 42,7
D-232M-01	20	100	1,419	EN 10270-1	96,787	31,8	68,2	65,5 \| 90,6 \| 65,1 \| 40,9
D-247D	20,5	97	1,907	EN 10270-1	114,102	37,17	59,83	74,7 \| 93,8 \| 75,2 \| 54,9
D-251A	18	98	2,151	EN 10270-1	107,012	48,25	49,75	77,5 \| 94,2 \| 76,4 \| 62,0
D-263M-05	19	106	3,05	EN 10270-1	178,428	47,51	58,49	92,7 \| 96,5 \| 93,8 \| 87,9
D-251	18	98	3,184	EN 10270-1	195,313	36,65	61,35	91,9 \| 94,2 \| 89,8 \| 91,7
D-263M-04	19	95	3,471	EN 10270-1	182,993	42,28	52,72	100,0 \| 100,0 \| 100,0 \| 100,0
D-278B	20,5	95	5,459	EN 10270-1	290,383	41,81	53,2	79,4 \| 93,6 \| 81,1 \| 63,6
D-282B	18,5	105	6,7	EN 10270-1	366,176	50,35	54,65	72,3 \| 91,9 \| 73,2 \| 51,8
D-288S	20	101	7,939	EN 10270-1	358,884	55,8	45,2	67,1 \| 89,2 \| 68,4 \| 43,7
D-288X-11	19,4	115	10,184	EN 10270-1	540,781	61,9	53,1	60,2 \| 88,7 \| 61,9 \| 30,0
D-288X-10	19,4	102	11,062	EN 10270-1	529,912	54,1	47,9	61,0 \| 89,0 \| 62,7 \| 31,4
D-313A	19,2	120	11,591	EN 10270-1	367,438	88,3	31,7	54,3 \| 85,3 \| 51,4 \| 26,3
D-288X-09	19,4	89	13,948	EN 10270-1	541,18	50,2	38,8	55,9 \| 89,2 \| 53,7 \| 24,9
D-313	19,2	120	14,097	EN 10270-1	652,141	73,74	46,26	53,4 \| 85,3 \| 53,2 \| 21,6
D-288Z-64	17	101	16,255	EN 10270-1	522,399	68,86	32,14	49,8 \| 86,0 \| 44,6 \| 18,8
D-313A-11	19,5	115	16,716	EN 10270-1	746,566	70,34	44,66	51,3 \| 85,4 \| 50,1 \| 18,2
D-313A-10	19,5	102	18,334	EN 10270-1	683,585	64,71	37,29	51,1 \| 85,7 \| 48,8 \| 18,9
D-339E	20	100	41,079	EN 10270-1	916,546	77,69	22,31	39,2 \| 81,4 \| 28,8 \| 7,4
D-339V-01	19	90	109,623	EN 10270-1	2000,515	71,75	18,25	33,6 \| 77,9 \| 20,1 \| 2,8

Número de molas metálicas semelhantes: 29

Número de tarifa alfandegária: 73202081; Mola de compressão D-263M-05

País de origem: DE, German; Mola de compressão D-263M-05
