Mola de compressão D-263M-04 Aço mola Ø 2,2 x 16,8 x 95 mm

Descontos por quantidade - Mola de compressão D-263M-04

Quantidade Preço individual [EUR]
1 5,1100 EUR
2 3,6000 EUR
3 3,4300 EUR
7 2,2200 EUR
17 1,1200 EUR
37 0,7400 EUR
75 0,5500 EUR
125 0,4570 EUR
175 0,4069 EUR
250 0,3567 EUR
350 0,3095 EUR
450 0,2652 EUR

Mola de compressão Comprar

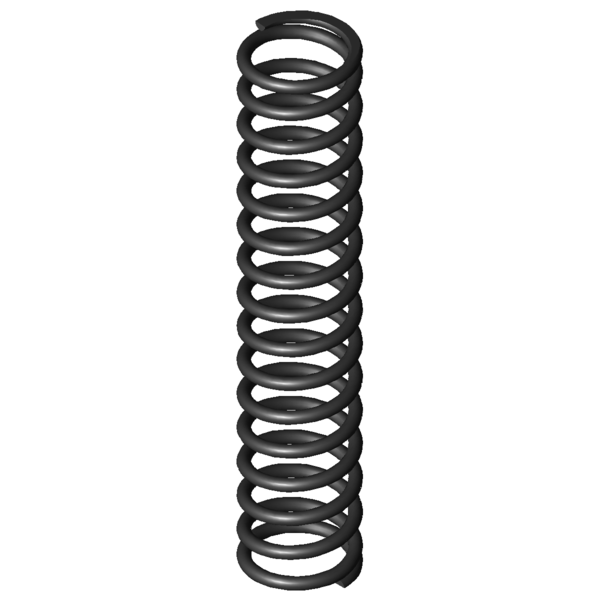

Imagem do Produto Mola de compressão D-263M-04
Imagem do Produto Mola de compressão D-263M-04
Quantidade: Adicionar ao Carrinho

Dados Técnicos - Mola de compressão D-263M-04

Símbolos Valor Unidade Descrição
Tipo de material EN 10270-1 - Tipo de material
Estado das extremidades das molas Encostado e rectificado - Estado das extremidades das molas
F1 N Força da mola pré-tensionada
L1 mm Comprimento da mola pré-tensionada
s1 mm Deslocamento da mola pré-tensionada
F2 N Força da mola tensionada
L2 mm Comprimento da mola tensionada
s2 mm Deslocamento da mola tensionada
d 2,2 mm Diâmetro do arame
Di mm Diâmetro interno de enrolamento
D 16,8 mm Diâmetro médio de enrolamento
De 19 mm Diâmetro externo de enrolamento
Dd 14 mm Maior diâmetro do mandril
Dh 19,8 mm Diâmetro mais pequeno de manga
L0 95 mm Comprimento não tensionado da mola
Lk 48,51 mm Comprimento de dobra
Fn 182,993 N Força máxima com carga estática
Ln 42,28 mm Comprimento mais pequeno com carga estática
sn 52,72 mm Maior deslocamento da mola com carga estática
Fndyn 172,616 N Força máxima com carga dinâmica
Lndyn 45,27 mm Comprimento mais pequeno com carga dinâmica
shdyn 24,35 mm Maior deslocamento da mola com carga dinâmica
S 6,4 mm Passo da mola (centro de enrolamento até centro de enrolamento)
n 14,5 Unidade N.º de enrolamentos de efeito de mola
nt Unidade N.º total de enrolamentos
R 3,471 N/mm Flecha da mola
Gew 26,1673 g Peso do artigo
Fntol 10,42 N (+/-) tolerância para força máxima estática
Fndtol 10,26 N (+/-) tolerância para força máxima dinâmica
Detol 0,35 mm (+/-) tolerância para diâmetro de enrolamento
L0tol 2,21 mm (+/-) tolerância para comprimento não tensionado da mola
PG H - Grupo de preços para este artigo
F1tol N (+/-) tolerância força da mola pré-tensionada
F2tol N (+/-) tolerância força da mola tensionada
Desenho técnico Mola de compressão
Desenho técnico Mola de compressão

Ficha de dados Mola de compressão D-263M-04 Aço mola Ø 2,2 x 16,8 x 95 mm

Ficha de dados baixar arquivo pdf

Característica de mola de metal Mola de compressão D-263M-04 Aço mola Ø 2,2 x 16,8 x 95 mm

Característica de mola de metal baixar arquivo pdf

Dados CAD Mola de compressão D-263M-04 Aço mola Ø 2,2 x 16,8 x 95 mm

Modelos CAD baixar: step, stl, iges ...

cálculo do caminho de força Mola de compressão D-263M-04 Aço mola Ø 2,2 x 16,8 x 95 mm

cálculo do caminho de força Mola de compressão D-263M-04

Formulário de consulta Mola de compressão D-263M-04 Aço mola Ø 2,2 x 16,8 x 95 mm

Formulário de consulta Mola de compressão D-263M-04

Molas de compressão semelhantes para Mola de compressão D-263M-04 Aço mola Ø 2,2 x 16,8 x 95 mm

Molas de compressão semelhantes são listadas para comparação. Estas diferem da mola atual em termos de material, dimensões principais e carga.

Molas de compressão semelhantes feitas de um material diferente

As seguintes molas de compressão diferem da mola atual apenas no seu material.

número do artigo Material d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Unidade) R (N/mm) Semelhança in %: Geral | Geometria | Carregar | Rigidez
D-263M-04 EN 10270-1 2,2 19 95 182,993 42,28 52,72 14,5 3,471 100,0 | 100,0 | 100,0 | 100,0
VD-263M-04 1.4310 2,2 19 95 157,172 42,28 52,72 14,5 2,981 92,9 | 100,0 | 92,9 | 85,9
Número de molas metálicas semelhantes: 2

Molas de compressão semelhantes com uma configuração de suporte de carga diferente

As seguintes molas de compressão diferem da mola atual em termos de classificações de carga.

Prioridade
número do artigo De (mm) L0 (mm) R (N/mm) Material Fn (N) Ln (mm) sn (mm) Semelhança in %
Geral | Geometria | Carregar | Rigidez
D-145D-03 18,5 100 0,224 EN 10270-1 18,952 15,25 84,75 40,7 | 79,3 | 36,3 | 6,4
D-183 17,25 94 0,714 EN 10270-1 51,9 21,35 72,65 51,1 | 82,2 | 50,5 | 20,6
D-212E 19,8 104 0,82 EN 10270-1 59,761 31,15 72,85 54,3 | 86,7 | 52,5 | 23,6
D-207JY 18,5 87,5 0,84 EN 10270-1 50,608 27,24 60,26 52,3 | 85,7 | 50,3 | 20,9
D-207J-90 18,5 104 1 EN 10270-1 80,621 23,36 80,64 56,4 | 85,6 | 54,7 | 28,8
D-207J-85 18,5 85 1,235 EN 10270-1 80,915 19,48 65,52 57,8 | 86,6 | 56,2 | 30,7
D-232M-01 20 100 1,419 EN 10270-1 96,787 31,8 68,2 65,5 | 90,6 | 65,1 | 40,9
D-232M 20 86,3 1,867 EN 10270-1 114,407 25,03 61,27 68,1 | 89,8 | 68,1 | 46,4
D-247D 20,5 97 1,907 EN 10270-1 114,102 37,17 59,83 74,7 | 93,8 | 75,2 | 54,9
D-251A 18 98 2,151 EN 10270-1 107,012 48,25 49,75 77,5 | 94,2 | 76,4 | 62,0
D-263M-05 19 106 3,05 EN 10270-1 178,428 47,51 58,49 92,7 | 96,5 | 93,8 | 87,9
D-251 18 98 3,184 EN 10270-1 195,313 36,65 61,35 91,9 | 94,2 | 89,8 | 91,7
D-263M-04 19 95 3,471 EN 10270-1 182,993 42,28 52,72 100,0 | 100,0 | 100,0 | 100,0
D-263M-03 19 80 4,026 EN 10270-1 172,913 37,06 42,94 100,0 | 100,0 | 100,0 | 100,0
D-263VD 20 87,6 4,113 EN 10270-1 200,796 38,78 48,82 93,0 | 94,0 | 87,0 | 97,9
D-282A 18,5 88 5,252 EN 10270-1 153,786 58,72 29,28 82,4 | 92,1 | 78,6 | 76,7
D-278B 20,5 95 5,459 EN 10270-1 290,383 41,81 53,2 79,4 | 93,6 | 81,1 | 63,6
D-282B 18,5 105 6,7 EN 10270-1 366,176 50,35 54,65 72,3 | 91,9 | 73,2 | 51,8
D-282 18,5 88 7,772 EN 10270-1 363,012 41,3 46,71 71,2 | 92,1 | 69,8 | 51,8
D-283A-06 18 91 7,916 EN 10270-1 371,484 44,07 46,93 68,6 | 92,8 | 69,1 | 43,8
D-288S 20 101 7,939 EN 10270-1 358,884 55,8 45,2 67,1 | 89,2 | 68,4 | 43,7
D-288X-10 19,4 102 11,062 EN 10270-1 529,912 54,1 47,9 61,0 | 89,0 | 62,7 | 31,4
D-308A-04 22 95 11,909 EN 10270-1 462,57 56,16 38,84 56,9 | 85,0 | 56,6 | 29,1
D-288Z-40 19,5 85 12,669 EN 10270-1 369,625 55,82 29,18 59,2 | 88,3 | 57,4 | 31,8
D-288X-09 19,4 89 13,948 EN 10270-1 541,18 50,2 38,8 59,3 | 87,9 | 61,2 | 28,9
D-313A-10 19,5 102 18,334 EN 10270-1 683,585 64,71 37,29 51,1 | 85,7 | 48,8 | 18,9
D-312 19,2 83,5 20,864 EN 10270-1 659,302 51,9 31,6 52,3 | 87,8 | 49,9 | 19,3
D-313A-09 19,5 89 21,05 EN 10270-1 669,054 57,22 31,78 51,2 | 84,7 | 49,9 | 19,1
Número de molas metálicas semelhantes: 27

Número de tarifa alfandegária: 73202081; Mola de compressão D-263M-04

País de origem: DE, German; Mola de compressão D-263M-04
