Mola de compressão D-334A-03 Aço mola Ø 4 x 23 x 78 mm

Descontos por quantidade - Mola de compressão D-334A-03

Quantidade	Preço individual [EUR]
1	12,3700 EUR
2	9,8500 EUR
3	5,1300 EUR
7	3,0500 EUR
17	1,6600 EUR
37	1,3900 EUR
75	1,3700 EUR
125	1,3384 EUR
175	1,3339 EUR
250	1,2834 EUR
350	1,2456 EUR

Mola de compressão Comprar

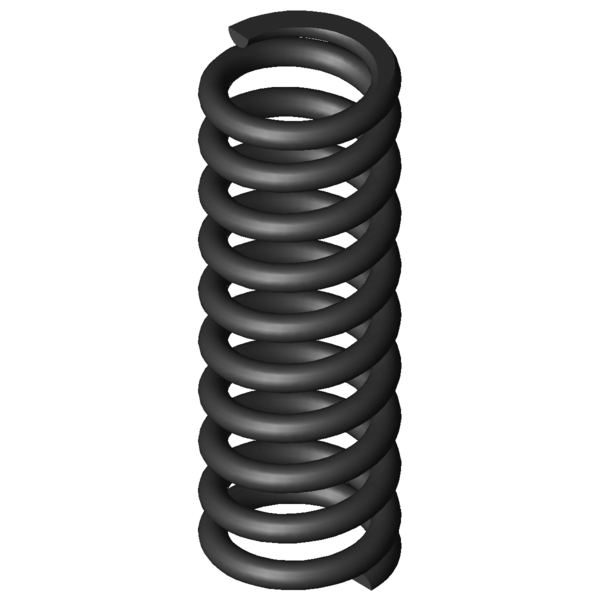

Imagem do Produto Mola de compressão D-334A-03

Quantidade:Quantidade: Adicionar ao Carrinho

Dados Técnicos - Mola de compressão D-334A-03

Símbolos	Valor	Unidade	Descrição
Tipo de material	EN 10270-1	-	Tipo de material
Estado das extremidades das molas	Encostado e rectificado	-	Estado das extremidades das molas
F1		N	Força da mola pré-tensionada
L1		mm	Comprimento da mola pré-tensionada
s1		mm	Deslocamento da mola pré-tensionada
F2		N	Força da mola tensionada
L2		mm	Comprimento da mola tensionada
s2		mm	Deslocamento da mola tensionada
d	4	mm	Diâmetro do arame
Di		mm	Diâmetro interno de enrolamento
D	23	mm	Diâmetro médio de enrolamento
De	27	mm	Diâmetro externo de enrolamento
Dd	18,2	mm	Maior diâmetro do mandril
Dh	28,1	mm	Diâmetro mais pequeno de manga
L0	78	mm	Comprimento não tensionado da mola
Lk		mm	Comprimento de dobra
Fn	779,479	N	Força máxima com carga estática
Ln	47,09	mm	Comprimento mais pequeno com carga estática
sn	30,91	mm	Maior deslocamento da mola com carga estática
Fndyn	713,66	N	Força máxima com carga dinâmica
Lndyn	49,7	mm	Comprimento mais pequeno com carga dinâmica
shdyn	11,8	mm	Maior deslocamento da mola com carga dinâmica
S	8,709	mm	Passo da mola (centro de enrolamento até centro de enrolamento)
n	8,5	Unidade	N.º de enrolamentos de efeito de mola
nt		Unidade	N.º total de enrolamentos
R	25,218	N/mm	Flecha da mola
Gew	75,3629	g	Peso do artigo
Fntol	50,3	N	(+/-) tolerância para força máxima estática
Fndtol	49,3	N	(+/-) tolerância para força máxima dinâmica
Detol	0,35	mm	(+/-) tolerância para diâmetro de enrolamento
L0tol	1,5	mm	(+/-) tolerância para comprimento não tensionado da mola
PG	AA	-	Grupo de preços para este artigo
F1tol		N	(+/-) tolerância força da mola pré-tensionada
F2tol		N	(+/-) tolerância força da mola tensionada

Desenho técnico Mola de compressão

Ficha de dados Mola de compressão D-334A-03 Aço mola Ø 4 x 23 x 78 mm

Ficha de dados baixar arquivo pdf

Característica de mola de metal Mola de compressão D-334A-03 Aço mola Ø 4 x 23 x 78 mm

Característica de mola de metal baixar arquivo pdf

Dados CAD Mola de compressão D-334A-03 Aço mola Ø 4 x 23 x 78 mm

Modelos CAD baixar: step, stl, iges ...

cálculo do caminho de força Mola de compressão D-334A-03 Aço mola Ø 4 x 23 x 78 mm

cálculo do caminho de força Mola de compressão D-334A-03

Formulário de consulta Mola de compressão D-334A-03 Aço mola Ø 4 x 23 x 78 mm

Formulário de consulta Mola de compressão D-334A-03

Molas de compressão semelhantes para Mola de compressão D-334A-03 Aço mola Ø 4 x 23 x 78 mm

Molas de compressão semelhantes são listadas para comparação. Estas diferem da mola atual em termos de material, dimensões principais e carga.

Molas de compressão semelhantes feitas de um material diferente

As seguintes molas de compressão diferem da mola atual apenas no seu material.

número do artigo	Material	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Unidade)	R (N/mm)	Semelhança in %: Geral \| Geometria \| Carregar \| Rigidez
D-334A-03	EN 10270-1	4	27	78	779,479	47,09	30,91	8,5	25,218	100,0 \| 100,0 \| 100,0 \| 100,0
VD-334A-03	1.4310	4	27	78	669,274	47,1	30,9	8,5	21,659	92,9 \| 100,0 \| 92,9 \| 85,9

Número de molas metálicas semelhantes: 2

Molas de compressão semelhantes com uma configuração de suporte de carga diferente

As seguintes molas de compressão diferem da mola atual em termos de classificações de carga.

Prioridade

número do artigo	De (mm)	L0 (mm)	R (N/mm)	Material	Fn (N)	Ln (mm)	sn (mm)	Semelhança in % Geral \| Geometria \| Carregar \| Rigidez
D-273A-10	24	85	5,339	EN 10270-1	272,016	34,05	50,95	50,0 \| 81,1 \| 47,8 \| 21,2
D-288M	30	70,7	5,658	EN 10270-1	260,136	24,72	45,98	52,1 \| 83,5 \| 50,3 \| 22,4
D-276	22,5	81,5	5,852	EN 10270-1	292,61	31,5	50	51,1 \| 80,5 \| 49,7 \| 23,2
D-288Z-43	27	81,8	7,023	EN 10270-1	318,139	36,5	45,3	57,5 \| 90,1 \| 54,5 \| 27,8
D-300A	28,2	79,4	7,197	EN 10270-1	264,666	42,62	36,78	78,2 \| 88,1 \| 67,9 \| 78,5
D-288Z-32	28	63	9,602	EN 10270-1	356,541	25,87	37,13	62,2 \| 84,1 \| 64,5 \| 38,1
D-313J-09	28,6	91,3	11,527	EN 10270-1	507,278	47,29	44,01	89,5 \| 94,6 \| 91,3 \| 82,6
D-313J-08	28,6	74,6	14,601	EN 10270-1	521,957	38,85	35,75	76,0 \| 93,3 \| 76,7 \| 57,9
D-306	23,2	74	15,709	EN 10270-1	566,892	37,91	36,09	76,1 \| 86,9 \| 79,2 \| 62,3
D-313M-02	25	86	15,872	EN 10270-1	526,029	52,86	33,14	78,1 \| 91,1 \| 80,4 \| 62,9
D-313M	25	78	18,379	EN 10270-1	576,486	46,63	31,37	84,4 \| 94,2 \| 86,2 \| 72,9
D-313L-03	25	72	19,4	EN 10270-1	532,378	44,56	27,44	82,4 \| 91,6 \| 78,5 \| 76,9
D-332	29	89,5	19,637	EN 10270-1	826,859	47,39	42,11	69,6 \| 90,2 \| 70,2 \| 48,5
D-329B-01	30	70	22,828	EN 10270-1	724,851	38,25	31,75	93,0 \| 93,2 \| 95,2 \| 90,5
D-334A-03	27	78	25,218	EN 10270-1	779,479	47,09	30,91	100,0 \| 100,0 \| 100,0 \| 100,0
D-337	24	72	38,353	EN 10270-1	971,288	46,68	25,33	80,2 \| 93,7 \| 81,1 \| 65,8
D-361A	30	72	47,941	EN 10270-1	654,697	58,34	13,66	68,0 \| 87,4 \| 64,1 \| 52,6
D-339R-10	27	70	48,9	EN 10270-1	1105,598	47,39	22,61	72,1 \| 92,9 \| 71,8 \| 51,6
D-364Q	28	87,8	86,148	EN 10270-1	1551,821	69,79	18,01	42,2 \| 83,2 \| 32,9 \| 10,6
D-365RA	28	66	118,854	EN 10270-1	902,341	58,41	7,59	53,6 \| 84,2 \| 55,5 \| 21,2
D-389R-01	27,8	70	453,021	EN 10270-1	4187,614	60,76	9,24	37,1 \| 81,3 \| 24,3 \| 5,6

Número de molas metálicas semelhantes: 20

Número de tarifa alfandegária: 73202081; Mola de compressão D-334A-03

País de origem: DE, German; Mola de compressão D-334A-03
