Mola de compressão D-288M Aço mola Ø 2,8 x 27,2 x 70,7 mm

Descontos por quantidade - Mola de compressão D-288M

Quantidade Preço individual [EUR]
1 5,7800 EUR
2 4,0800 EUR
3 3,8900 EUR
7 3,0700 EUR
17 1,5900 EUR
37 1,2800 EUR
75 1,1200 EUR
125 0,8513 EUR
175 0,7951 EUR
250 0,7263 EUR
350 0,6128 EUR
450 0,5811 EUR

Mola de compressão Comprar

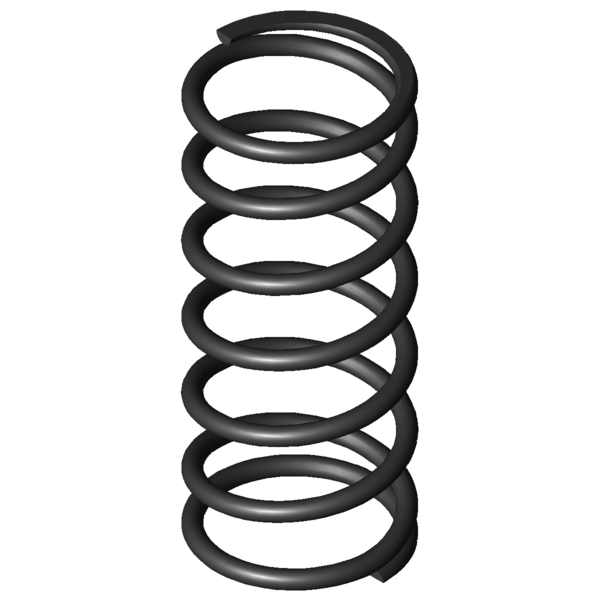

Imagem do Produto Mola de compressão D-288M
Imagem do Produto Mola de compressão D-288M
Quantidade: Adicionar ao Carrinho

Dados Técnicos - Mola de compressão D-288M

Símbolos Valor Unidade Descrição
Tipo de material EN 10270-1 - Tipo de material
Estado das extremidades das molas Encostado e rectificado - Estado das extremidades das molas
F1 N Força da mola pré-tensionada
L1 mm Comprimento da mola pré-tensionada
s1 mm Deslocamento da mola pré-tensionada
F2 N Força da mola tensionada
L2 mm Comprimento da mola tensionada
s2 mm Deslocamento da mola tensionada
d 2,8 mm Diâmetro do arame
Di mm Diâmetro interno de enrolamento
D 27,2 mm Diâmetro médio de enrolamento
De 30 mm Diâmetro externo de enrolamento
Dd 23,6 mm Maior diâmetro do mandril
Dh 31,3 mm Diâmetro mais pequeno de manga
L0 70,7 mm Comprimento não tensionado da mola
Lk mm Comprimento de dobra
Fn 260,136 N Força máxima com carga estática
Ln 24,72 mm Comprimento mais pequeno com carga estática
sn 45,98 mm Maior deslocamento da mola com carga estática
Fndyn 249,612 N Força máxima com carga dinâmica
Lndyn 26,58 mm Comprimento mais pequeno com carga dinâmica
shdyn 17,49 mm Maior deslocamento da mola com carga dinâmica
S 12,345 mm Passo da mola (centro de enrolamento até centro de enrolamento)
n 5,5 Unidade N.º de enrolamentos de efeito de mola
nt Unidade N.º total de enrolamentos
R 5,658 N/mm Flecha da mola
Gew 31,1937 g Peso do artigo
Fntol 14,17 N (+/-) tolerância para força máxima estática
Fndtol 14,01 N (+/-) tolerância para força máxima dinâmica
Detol 0,5 mm (+/-) tolerância para diâmetro de enrolamento
L0tol 1,81 mm (+/-) tolerância para comprimento não tensionado da mola
PG O - Grupo de preços para este artigo
F1tol N (+/-) tolerância força da mola pré-tensionada
F2tol N (+/-) tolerância força da mola tensionada
Desenho técnico Mola de compressão
Desenho técnico Mola de compressão

Ficha de dados Mola de compressão D-288M Aço mola Ø 2,8 x 27,2 x 70,7 mm

Ficha de dados baixar arquivo pdf

Característica de mola de metal Mola de compressão D-288M Aço mola Ø 2,8 x 27,2 x 70,7 mm

Característica de mola de metal baixar arquivo pdf

Dados CAD Mola de compressão D-288M Aço mola Ø 2,8 x 27,2 x 70,7 mm

Modelos CAD baixar: step, stl, iges ...

cálculo do caminho de força Mola de compressão D-288M Aço mola Ø 2,8 x 27,2 x 70,7 mm

cálculo do caminho de força Mola de compressão D-288M

Formulário de consulta Mola de compressão D-288M Aço mola Ø 2,8 x 27,2 x 70,7 mm

Formulário de consulta Mola de compressão D-288M

Molas de compressão semelhantes para Mola de compressão D-288M Aço mola Ø 2,8 x 27,2 x 70,7 mm

Molas de compressão semelhantes são listadas para comparação. Estas diferem da mola atual em termos de material, dimensões principais e carga.

Molas de compressão semelhantes feitas de um material diferente

As seguintes molas de compressão diferem da mola atual apenas no seu material.

número do artigo Material d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Unidade) R (N/mm) Semelhança in %: Geral | Geometria | Carregar | Rigidez
D-288M EN 10270-1 2,8 30 70,7 260,136 24,72 45,98 5,5 5,658 100,0 | 100,0 | 100,0 | 100,0
VD-288M 1.4310 2,8 30 70,7 223,43 24,72 45,98 5,5 4,859 92,9 | 100,0 | 92,9 | 85,9
Número de molas metálicas semelhantes: 2

Molas de compressão semelhantes com uma configuração de suporte de carga diferente

As seguintes molas de compressão diferem da mola atual em termos de classificações de carga.

Prioridade
número do artigo De (mm) L0 (mm) R (N/mm) Material Fn (N) Ln (mm) sn (mm) Semelhança in %
Geral | Geometria | Carregar | Rigidez
D-207JF 34 69,1 0,429 EN 10270-1 24,308 12,47 56,63 44,2 | 79,8 | 45,3 | 7,6
D-207JM 26,5 68,9 0,6 EN 10270-1 32,04 15,51 53,39 46,5 | 79,8 | 49,2 | 10,6
D-207L 28 68,5 1,037 EN 10270-1 58,942 11,65 56,85 50,8 | 82,5 | 51,8 | 18,3
D-234M 30 76 1,35 EN 10270-1 76,502 19,33 56,67 55,8 | 88,2 | 55,3 | 23,9
D-232F 30 69,1 1,363 EN 10270-1 76,642 12,85 56,25 55,7 | 87,3 | 55,6 | 24,1
D-264B 34,5 71,5 2,208 EN 10270-1 105,979 23,5 48 66,3 | 91,7 | 68,3 | 39,0
D-268C 31 69 3,126 EN 10270-1 144,385 22,81 46,19 75,8 | 94,6 | 77,5 | 55,3
D-264 34,5 71,5 3,47 EN 10270-1 182,514 18,9 52,6 77,3 | 91,7 | 78,8 | 61,3
D-270 27,5 74,5 4,631 EN 10270-1 233,849 24 50,5 88,1 | 92,0 | 90,5 | 81,8
D-288Z-21 33 72,5 5,557 EN 10270-1 254,919 26,63 45,88 97,0 | 93,9 | 98,9 | 98,2
D-288M 30 70,7 5,658 EN 10270-1 260,136 24,72 45,98 100,0 | 100,0 | 100,0 | 100,0
D-300A 28,2 79,4 7,197 EN 10270-1 264,666 42,62 36,78 86,0 | 90,2 | 89,1 | 78,6
D-298C 33 64 7,339 EN 10270-1 263,853 28,05 35,95 85,0 | 89,6 | 88,4 | 77,1
D-288Z-32 28 63 9,602 EN 10270-1 356,541 25,87 37,13 75,9 | 91,9 | 76,9 | 58,9
D-313J-04 31,6 72,2 10,393 EN 10270-1 341,411 39,35 32,85 72,8 | 90,2 | 73,8 | 54,4
D-313J-03 31,6 62,7 11,992 EN 10270-1 331,418 35,06 27,64 67,9 | 87,1 | 69,3 | 47,2
D-300 28,2 63,5 12,43 EN 10270-1 449,094 27,37 36,13 68,1 | 90,4 | 68,3 | 45,5
D-313J-08 28,6 74,6 14,601 EN 10270-1 521,957 38,85 35,75 63,9 | 89,3 | 63,8 | 38,8
D-313L-03 25 72 19,4 EN 10270-1 532,378 44,56 27,44 56,6 | 86,4 | 54,3 | 29,2
D-329B-01 30 70 22,828 EN 10270-1 724,851 38,25 31,75 55,6 | 89,7 | 52,5 | 24,8
D-334A-03 27 78 25,218 EN 10270-1 779,479 47,09 30,91 52,1 | 83,5 | 50,3 | 22,4
D-331 29 60,5 30,348 EN 10270-1 819,718 33,49 27,01 49,3 | 84,1 | 45,2 | 18,6
D-339P 32 60,4 36,522 EN 10270-1 832,288 37,61 22,79 45,5 | 80,5 | 40,4 | 15,5
D-359A-02 34 68 43,511 EN 10270-1 1021,916 44,51 23,49 43,8 | 80,1 | 38,3 | 13,0
D-361A 30 72 47,941 EN 10270-1 654,697 58,34 13,66 43,8 | 84,7 | 34,7 | 11,8
D-339R-10 27 70 48,9 EN 10270-1 1105,598 47,39 22,61 43,9 | 83,7 | 36,4 | 11,6
Número de molas metálicas semelhantes: 25

Número de tarifa alfandegária: 73202081; Mola de compressão D-288M

País de origem: DE, German; Mola de compressão D-288M
