Mola de compressão D-268C Aço mola Ø 2,5 x 28,5 x 69 mm

Descontos por quantidade - Mola de compressão D-268C

Quantidade	Preço individual [EUR]
1	5,1100 EUR
2	3,6000 EUR
3	3,4300 EUR
7	2,2200 EUR
17	1,1200 EUR
37	0,7400 EUR
75	0,5500 EUR
125	0,4570 EUR
175	0,4069 EUR
250	0,3567 EUR
350	0,3095 EUR
450	0,2652 EUR

Mola de compressão Comprar

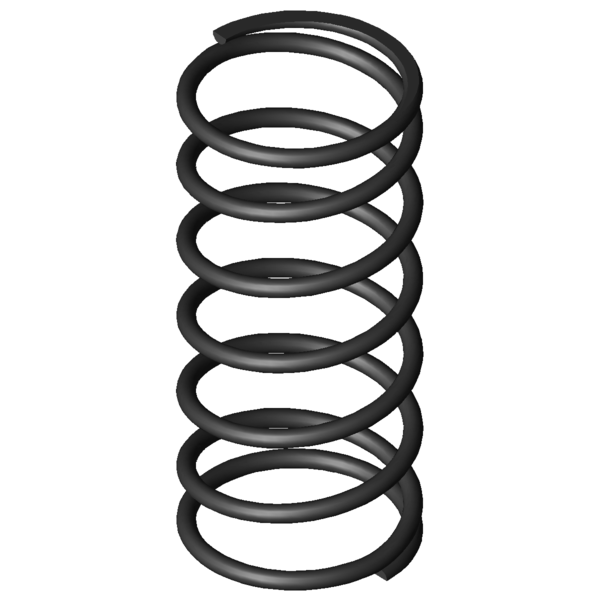

Imagem do Produto Mola de compressão D-268C

Quantidade:Quantidade: Adicionar ao Carrinho

Dados Técnicos - Mola de compressão D-268C

Símbolos	Valor	Unidade	Descrição
Tipo de material	EN 10270-1	-	Tipo de material
Estado das extremidades das molas	Encostado e rectificado	-	Estado das extremidades das molas
F1		N	Força da mola pré-tensionada
L1		mm	Comprimento da mola pré-tensionada
s1		mm	Deslocamento da mola pré-tensionada
F2		N	Força da mola tensionada
L2		mm	Comprimento da mola tensionada
s2		mm	Deslocamento da mola tensionada
d	2,5	mm	Diâmetro do arame
Di		mm	Diâmetro interno de enrolamento
D	28,5	mm	Diâmetro médio de enrolamento
De	31	mm	Diâmetro externo de enrolamento
Dd	25,2	mm	Maior diâmetro do mandril
Dh	32,3	mm	Diâmetro mais pequeno de manga
L0	69	mm	Comprimento não tensionado da mola
Lk		mm	Comprimento de dobra
Fn	144,385	N	Força máxima com carga estática
Ln	22,81	mm	Comprimento mais pequeno com carga estática
sn	46,19	mm	Maior deslocamento da mola com carga estática
Fndyn	138,026	N	Força máxima com carga dinâmica
Lndyn	24,84	mm	Comprimento mais pequeno com carga dinâmica
shdyn	26,88	mm	Maior deslocamento da mola com carga dinâmica
S	12,091	mm	Passo da mola (centro de enrolamento até centro de enrolamento)
n	5,5	Unidade	N.º de enrolamentos de efeito de mola
nt		Unidade	N.º total de enrolamentos
R	3,126	N/mm	Flecha da mola
Gew	26,0559	g	Peso do artigo
Fntol	9,79	N	(+/-) tolerância para força máxima estática
Fndtol	9,7	N	(+/-) tolerância para força máxima dinâmica
Detol	0,5	mm	(+/-) tolerância para diâmetro de enrolamento
L0tol	2,44	mm	(+/-) tolerância para comprimento não tensionado da mola
PG	H	-	Grupo de preços para este artigo
F1tol		N	(+/-) tolerância força da mola pré-tensionada
F2tol		N	(+/-) tolerância força da mola tensionada

Desenho técnico Mola de compressão

Ficha de dados Mola de compressão D-268C Aço mola Ø 2,5 x 28,5 x 69 mm

Ficha de dados baixar arquivo pdf

Característica de mola de metal Mola de compressão D-268C Aço mola Ø 2,5 x 28,5 x 69 mm

Característica de mola de metal baixar arquivo pdf

Dados CAD Mola de compressão D-268C Aço mola Ø 2,5 x 28,5 x 69 mm

Modelos CAD baixar: step, stl, iges ...

cálculo do caminho de força Mola de compressão D-268C Aço mola Ø 2,5 x 28,5 x 69 mm

cálculo do caminho de força Mola de compressão D-268C

Formulário de consulta Mola de compressão D-268C Aço mola Ø 2,5 x 28,5 x 69 mm

Formulário de consulta Mola de compressão D-268C

Molas de compressão semelhantes para Mola de compressão D-268C Aço mola Ø 2,5 x 28,5 x 69 mm

Molas de compressão semelhantes são listadas para comparação. Estas diferem da mola atual em termos de material, dimensões principais e carga.

Molas de compressão semelhantes feitas de um material diferente

As seguintes molas de compressão diferem da mola atual apenas no seu material.

número do artigo	Material	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Unidade)	R (N/mm)	Semelhança in %: Geral \| Geometria \| Carregar \| Rigidez
D-268C	EN 10270-1	2,5	31	69	144,385	22,81	46,19	5,5	3,126	100,0 \| 100,0 \| 100,0 \| 100,0
VD-268C	1.4310	2,5	31	69	124,011	22,81	46,19	5,5	2,685	83,6 \| 95,5 \| 84,8 \| 70,6

Número de molas metálicas semelhantes: 2

Molas de compressão semelhantes com uma configuração de suporte de carga diferente

As seguintes molas de compressão diferem da mola atual em termos de classificações de carga.

Prioridade

número do artigo	De (mm)	L0 (mm)	R (N/mm)	Material	Fn (N)	Ln (mm)	sn (mm)	Semelhança in % Geral \| Geometria \| Carregar \| Rigidez
D-145DC	24	68,8	0,099	EN 10270-1	4,995	18,09	50,71	40,9 \| 72,4 \| 47,3 \| 3,2
D-207JA	35,5	74,5	0,375	EN 10270-1	23,124	12,82	61,68	45,8 \| 80,0 \| 45,5 \| 12,0
D-207JF	34	69,1	0,429	EN 10270-1	24,308	12,47	56,63	48,9 \| 83,7 \| 49,2 \| 13,7
D-207JM	26,5	68,9	0,6	EN 10270-1	32,04	15,51	53,39	51,8 \| 81,8 \| 54,4 \| 19,2
D-207L	28	68,5	1,037	EN 10270-1	58,942	11,65	56,85	59,6 \| 84,5 \| 61,0 \| 33,2
D-234M	30	76	1,35	EN 10270-1	76,502	19,33	56,67	66,5 \| 89,2 \| 67,2 \| 43,2
D-232F	30	69,1	1,363	EN 10270-1	76,642	12,85	56,25	66,9 \| 89,5 \| 67,6 \| 43,6
D-234G	34	78,1	1,421	EN 10270-1	90,551	14,39	63,71	66,5 \| 86,5 \| 67,6 \| 45,5
D-264B	34,5	71,5	2,208	EN 10270-1	105,979	23,5	48	92,9 \| 100,0 \| 92,9 \| 85,9
D-268C	31	69	3,126	EN 10270-1	144,385	22,81	46,19	100,0 \| 100,0 \| 100,0 \| 100,0
D-264	34,5	71,5	3,47	EN 10270-1	182,514	18,9	52,6	75,1 \| 100,0 \| 70,6 \| 54,7
D-270	27,5	74,5	4,631	EN 10270-1	233,849	24	50,5	79,3 \| 93,8 \| 76,6 \| 67,5
D-288Z-21	33	72,5	5,557	EN 10270-1	254,919	26,63	45,88	75,0 \| 90,8 \| 78,0 \| 56,3
D-288M	30	70,7	5,658	EN 10270-1	260,136	24,72	45,98	75,8 \| 94,6 \| 77,5 \| 55,3
D-298C	33	64	7,339	EN 10270-1	263,853	28,05	35,95	65,7 \| 88,3 \| 66,3 \| 42,6
D-288Z-32	28	63	9,602	EN 10270-1	356,541	25,87	37,13	60,4 \| 88,3 \| 60,4 \| 32,6
D-313J-04	31,6	72,2	10,393	EN 10270-1	341,411	39,35	32,85	58,2 \| 87,7 \| 56,7 \| 30,1
D-313J-03	31,6	62,7	11,992	EN 10270-1	331,418	35,06	27,64	54,6 \| 86,1 \| 51,7 \| 26,1
D-300	28,2	63,5	12,43	EN 10270-1	449,094	27,37	36,13	55,8 \| 87,0 \| 55,2 \| 25,1
D-313J-08	28,6	74,6	14,601	EN 10270-1	521,957	38,85	35,75	52,9 \| 84,7 \| 52,5 \| 21,4
D-329B-01	30	70	22,828	EN 10270-1	724,851	38,25	31,75	48,0 \| 85,9 \| 44,3 \| 13,7
D-331	29	60,5	30,348	EN 10270-1	819,718	33,49	27,01	43,2 \| 81,2 \| 38,0 \| 10,3
D-339P	32	60,4	36,522	EN 10270-1	832,288	37,61	22,79	40,6 \| 80,0 \| 33,3 \| 8,6
D-359A-02	34	68	43,511	EN 10270-1	1021,916	44,51	23,49	39,9 \| 79,9 \| 32,5 \| 7,2
D-361A	30	72	47,941	EN 10270-1	654,697	58,34	13,66	37,7 \| 80,9 \| 25,8 \| 6,5

Número de molas metálicas semelhantes: 24

Número de tarifa alfandegária: 73202081; Mola de compressão D-268C

País de origem: DE, German; Mola de compressão D-268C
