Mola de compressão D-313J-03 Aço mola Ø 3,6 x 28 x 62,7 mm

Descontos por quantidade - Mola de compressão D-313J-03

Quantidade Preço individual [EUR]
1 12,4800 EUR
2 9,9500 EUR
3 5,4200 EUR
7 3,2800 EUR
17 1,8300 EUR
37 1,5400 EUR
75 1,5100 EUR
125 1,4634 EUR
175 1,4586 EUR
250 1,4345 EUR
350 1,4116 EUR

Mola de compressão Comprar

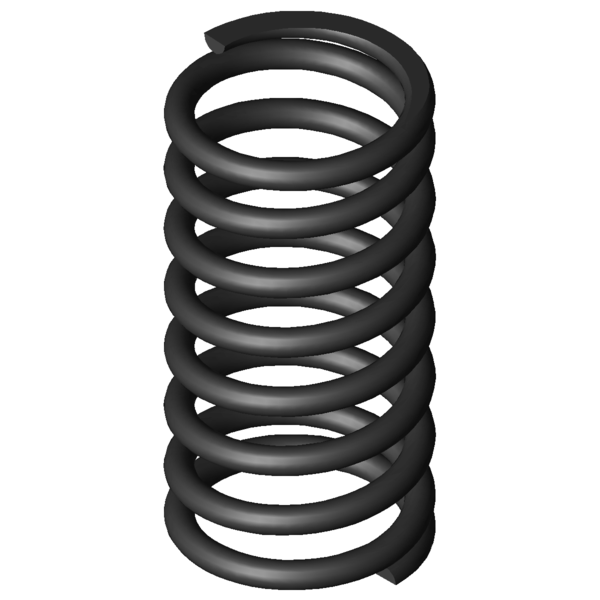

Imagem do Produto Mola de compressão D-313J-03
Imagem do Produto Mola de compressão D-313J-03
Quantidade: Adicionar ao Carrinho

Dados Técnicos - Mola de compressão D-313J-03

Símbolos Valor Unidade Descrição
Tipo de material EN 10270-1 - Tipo de material
Estado das extremidades das molas Encostado e rectificado - Estado das extremidades das molas
F1 N Força da mola pré-tensionada
L1 mm Comprimento da mola pré-tensionada
s1 mm Deslocamento da mola pré-tensionada
F2 N Força da mola tensionada
L2 mm Comprimento da mola tensionada
s2 mm Deslocamento da mola tensionada
d 3,6 mm Diâmetro do arame
Di mm Diâmetro interno de enrolamento
D 28 mm Diâmetro médio de enrolamento
De 31,6 mm Diâmetro externo de enrolamento
Dd 23,6 mm Maior diâmetro do mandril
Dh 32,6 mm Diâmetro mais pequeno de manga
L0 62,7 mm Comprimento não tensionado da mola
Lk mm Comprimento de dobra
Fn 331,418 N Força máxima com carga estática
Ln 35,06 mm Comprimento mais pequeno com carga estática
sn 27,64 mm Maior deslocamento da mola com carga estática
Fndyn 304,716 N Força máxima com carga dinâmica
Lndyn 37,29 mm Comprimento mais pequeno com carga dinâmica
shdyn 21,38 mm Maior deslocamento da mola com carga dinâmica
S 9,092 mm Passo da mola (centro de enrolamento até centro de enrolamento)
n 6,5 Unidade N.º de enrolamentos de efeito de mola
nt Unidade N.º total de enrolamentos
R 11,992 N/mm Flecha da mola
Gew 60,1592 g Peso do artigo
Fntol 24,65 N (+/-) tolerância para força máxima estática
Fndtol 24,25 N (+/-) tolerância para força máxima dinâmica
Detol 0,4 mm (+/-) tolerância para diâmetro de enrolamento
L0tol 1,64 mm (+/-) tolerância para comprimento não tensionado da mola
PG AB - Grupo de preços para este artigo
F1tol N (+/-) tolerância força da mola pré-tensionada
F2tol N (+/-) tolerância força da mola tensionada
Desenho técnico Mola de compressão
Desenho técnico Mola de compressão

Ficha de dados Mola de compressão D-313J-03 Aço mola Ø 3,6 x 28 x 62,7 mm

Ficha de dados baixar arquivo pdf

Característica de mola de metal Mola de compressão D-313J-03 Aço mola Ø 3,6 x 28 x 62,7 mm

Característica de mola de metal baixar arquivo pdf

Dados CAD Mola de compressão D-313J-03 Aço mola Ø 3,6 x 28 x 62,7 mm

Modelos CAD baixar: step, stl, iges ...

cálculo do caminho de força Mola de compressão D-313J-03 Aço mola Ø 3,6 x 28 x 62,7 mm

cálculo do caminho de força Mola de compressão D-313J-03

Formulário de consulta Mola de compressão D-313J-03 Aço mola Ø 3,6 x 28 x 62,7 mm

Formulário de consulta Mola de compressão D-313J-03

Molas de compressão semelhantes para Mola de compressão D-313J-03 Aço mola Ø 3,6 x 28 x 62,7 mm

Molas de compressão semelhantes são listadas para comparação. Estas diferem da mola atual em termos de material, dimensões principais e carga.

Molas de compressão semelhantes feitas de um material diferente

As seguintes molas de compressão diferem da mola atual apenas no seu material.

número do artigo Material d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Unidade) R (N/mm) Semelhança in %: Geral | Geometria | Carregar | Rigidez
D-313J-03 EN 10270-1 3,6 31,6 62,7 331,418 35,06 27,64 6,5 11,992 100,0 | 100,0 | 100,0 | 100,0
VD-313J-03 1.4310 3,6 31,6 62,7 284,653 35,06 27,64 6,5 10,3 92,9 | 100,0 | 92,9 | 85,9
Número de molas metálicas semelhantes: 2

Molas de compressão semelhantes com uma configuração de suporte de carga diferente

As seguintes molas de compressão diferem da mola atual em termos de classificações de carga.

Prioridade
número do artigo De (mm) L0 (mm) R (N/mm) Material Fn (N) Ln (mm) sn (mm) Semelhança in %
Geral | Geometria | Carregar | Rigidez
D-206A-20 34 54 0,174 EN 10270-1 5,872 20,21 33,79 38,6 | 72,7 | 41,8 | 1,4
D-207JF 34 69,1 0,429 EN 10270-1 24,308 12,47 56,63 35,6 | 75,1 | 28,1 | 3,6
D-207L 28 68,5 1,037 EN 10270-1 58,942 11,65 56,85 38,9 | 74,9 | 33,2 | 8,6
D-232F 30 69,1 1,363 EN 10270-1 76,642 12,85 56,25 42,0 | 78,6 | 36,1 | 11,4
D-239A-02 25 62,5 2,436 EN 10270-1 107,706 18,28 44,22 48,6 | 78,1 | 47,5 | 20,3
D-239A-03 25 63 2,977 EN 10270-1 136,053 17,3 45,7 51,2 | 78,1 | 50,8 | 24,8
D-235 27 58 2,981 EN 10270-1 125,184 16 42 51,5 | 77,8 | 51,8 | 24,9
D-268C 31 69 3,126 EN 10270-1 144,385 22,81 46,19 54,6 | 86,1 | 51,7 | 26,1
D-288Z-21 33 72,5 5,557 EN 10270-1 254,919 26,63 45,88 67,8 | 88,5 | 68,6 | 46,3
D-288M 30 70,7 5,658 EN 10270-1 260,136 24,72 45,98 67,9 | 87,1 | 69,3 | 47,2
D-298C 33 64 7,339 EN 10270-1 263,853 28,05 35,95 77,9 | 94,2 | 78,2 | 61,2
D-294 35,2 58,5 9,314 EN 10270-1 354,874 20,4 38,1 83,8 | 90,7 | 83,0 | 77,7
D-288Z-32 28 63 9,602 EN 10270-1 356,541 25,87 37,13 84,8 | 90,5 | 83,7 | 80,1
D-313J-04 31,6 72,2 10,393 EN 10270-1 341,411 39,35 32,85 91,0 | 95,6 | 90,6 | 86,7
D-313J-03 31,6 62,7 11,992 EN 10270-1 331,418 35,06 27,64 100,0 | 100,0 | 100,0 | 100,0
D-300 28,2 63,5 12,43 EN 10270-1 449,094 27,37 36,13 88,0 | 92,3 | 75,1 | 96,5
D-313J-02 31,6 53,9 14,172 EN 10270-1 327,711 30,78 23,12 90,4 | 95,3 | 91,3 | 84,6
D-325A 36 61 14,471 EN 10270-1 386,199 34,31 26,69 88,6 | 91,7 | 91,2 | 82,9
D-313J-07 28,6 56 19,911 EN 10270-1 509,479 30,41 25,59 77,4 | 93,3 | 78,8 | 60,2
D-313L-01 25 63,5 20,541 EN 10270-1 431,728 42,48 21,02 75,8 | 92,6 | 76,4 | 58,4
D-329B-01 30 70 22,828 EN 10270-1 724,851 38,25 31,75 70,1 | 91,5 | 66,4 | 52,5
D-331 29 60,5 30,348 EN 10270-1 819,718 33,49 27,01 67,1 | 92,8 | 69,1 | 39,5
D-355A 37 63 35,329 EN 10270-1 744,049 41,94 21,06 60,0 | 85,6 | 60,4 | 33,9
D-339P 32 60,4 36,522 EN 10270-1 832,288 37,61 22,79 61,9 | 91,7 | 61,1 | 32,8
D-359A-02 34 68 43,511 EN 10270-1 1021,916 44,51 23,49 57,3 | 85,7 | 58,7 | 27,6
D-361A 30 72 47,941 EN 10270-1 654,697 58,34 13,66 53,2 | 84,7 | 50,0 | 25,0
D-361 30 60 74,091 EN 10270-1 1386,889 41,28 18,72 49,8 | 87,5 | 45,8 | 16,2
D-364R-48 33,6 66 82,982 EN 10270-1 1640,136 46,24 19,77 48,3 | 84,4 | 45,9 | 14,5
D-365RA 28 66 118,854 EN 10270-1 902,341 58,41 7,59 41,6 | 82,6 | 32,1 | 10,1
D-364P 28 55,5 148,802 EN 10270-1 1557,304 45,03 10,47 39,5 | 80,9 | 29,6 | 8,1
Número de molas metálicas semelhantes: 29

Número de tarifa alfandegária: 73202081; Mola de compressão D-313J-03

País de origem: DE, German; Mola de compressão D-313J-03
