Mola de compressão D-325A Aço mola Ø 4 x 32 x 61 mm

Descontos por quantidade - Mola de compressão D-325A

Quantidade	Preço individual [EUR]
1	12,3700 EUR
2	9,8500 EUR
3	5,1300 EUR
7	3,0500 EUR
17	1,6600 EUR
37	1,3900 EUR
75	1,3700 EUR
125	1,3384 EUR
175	1,3339 EUR
250	1,2834 EUR
350	1,2456 EUR

Mola de compressão Comprar

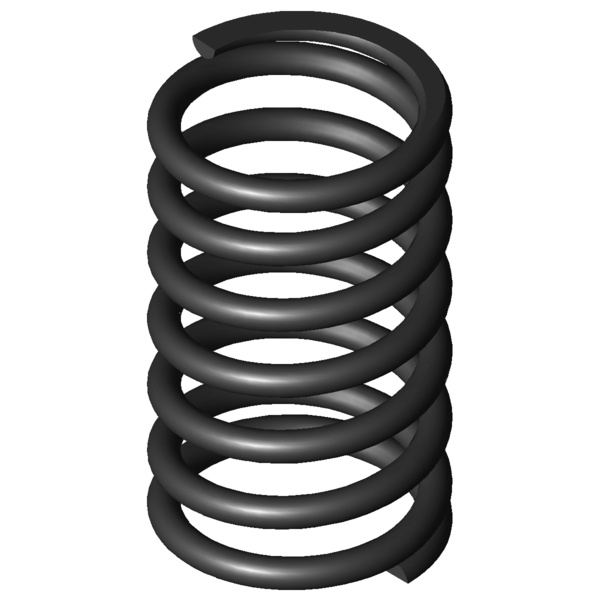

Imagem do Produto Mola de compressão D-325A

Quantidade:Quantidade: Adicionar ao Carrinho

Dados Técnicos - Mola de compressão D-325A

Símbolos	Valor	Unidade	Descrição
Tipo de material	EN 10270-1	-	Tipo de material
Estado das extremidades das molas	Encostado e rectificado	-	Estado das extremidades das molas
F1		N	Força da mola pré-tensionada
L1		mm	Comprimento da mola pré-tensionada
s1		mm	Deslocamento da mola pré-tensionada
F2		N	Força da mola tensionada
L2		mm	Comprimento da mola tensionada
s2		mm	Deslocamento da mola tensionada
d	4	mm	Diâmetro do arame
Di		mm	Diâmetro interno de enrolamento
D	32	mm	Diâmetro médio de enrolamento
De	36	mm	Diâmetro externo de enrolamento
Dd	27,1	mm	Maior diâmetro do mandril
Dh	37,1	mm	Diâmetro mais pequeno de manga
L0	61	mm	Comprimento não tensionado da mola
Lk		mm	Comprimento de dobra
Fn	386,199	N	Força máxima com carga estática
Ln	34,31	mm	Comprimento mais pequeno com carga estática
sn	26,69	mm	Maior deslocamento da mola com carga estática
Fndyn	354,971	N	Força máxima com carga dinâmica
Lndyn	36,47	mm	Comprimento mais pequeno com carga dinâmica
shdyn	21,16	mm	Maior deslocamento da mola com carga dinâmica
S	10,364	mm	Passo da mola (centro de enrolamento até centro de enrolamento)
n	5,5	Unidade	N.º de enrolamentos de efeito de mola
nt		Unidade	N.º total de enrolamentos
R	14,471	N/mm	Flecha da mola
Gew	74,8948	g	Peso do artigo
Fntol	29,29	N	(+/-) tolerância para força máxima estática
Fndtol	28,82	N	(+/-) tolerância para força máxima dinâmica
Detol	0,5	mm	(+/-) tolerância para diâmetro de enrolamento
L0tol	1,62	mm	(+/-) tolerância para comprimento não tensionado da mola
PG	AA	-	Grupo de preços para este artigo
F1tol		N	(+/-) tolerância força da mola pré-tensionada
F2tol		N	(+/-) tolerância força da mola tensionada

Desenho técnico Mola de compressão

Ficha de dados Mola de compressão D-325A Aço mola Ø 4 x 32 x 61 mm

Ficha de dados baixar arquivo pdf

Característica de mola de metal Mola de compressão D-325A Aço mola Ø 4 x 32 x 61 mm

Característica de mola de metal baixar arquivo pdf

Dados CAD Mola de compressão D-325A Aço mola Ø 4 x 32 x 61 mm

Modelos CAD baixar: step, stl, iges ...

cálculo do caminho de força Mola de compressão D-325A Aço mola Ø 4 x 32 x 61 mm

cálculo do caminho de força Mola de compressão D-325A

Formulário de consulta Mola de compressão D-325A Aço mola Ø 4 x 32 x 61 mm

Formulário de consulta Mola de compressão D-325A

Molas de compressão semelhantes para Mola de compressão D-325A Aço mola Ø 4 x 32 x 61 mm

Molas de compressão semelhantes são listadas para comparação. Estas diferem da mola atual em termos de material, dimensões principais e carga.

Molas de compressão semelhantes feitas de um material diferente

As seguintes molas de compressão diferem da mola atual apenas no seu material.

número do artigo	Material	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Unidade)	R (N/mm)	Semelhança in %: Geral \| Geometria \| Carregar \| Rigidez
D-325A	EN 10270-1	4	36	61	386,199	34,31	26,69	5,5	14,471	100,0 \| 100,0 \| 100,0 \| 100,0
VD-325A	1.4310	4	36	61	331,705	34,31	26,69	5,5	12,429	92,9 \| 100,0 \| 92,9 \| 85,9

Número de molas metálicas semelhantes: 2

Molas de compressão semelhantes com uma configuração de suporte de carga diferente

As seguintes molas de compressão diferem da mola atual em termos de classificações de carga.

Prioridade

número do artigo	De (mm)	L0 (mm)	R (N/mm)	Material	Fn (N)	Ln (mm)	sn (mm)	Semelhança in % Geral \| Geometria \| Carregar \| Rigidez
D-206A-20	34	54	0,174	EN 10270-1	5,872	20,21	33,79	38,0 \| 72,7 \| 40,3 \| 1,2
D-207JA	35,5	74,5	0,375	EN 10270-1	23,124	12,82	61,68	33,3 \| 72,7 \| 24,6 \| 2,6
D-207JF	34	69,1	0,429	EN 10270-1	24,308	12,47	56,63	34,4 \| 73,4 \| 26,7 \| 3,0
D-264B	34,5	71,5	2,208	EN 10270-1	105,979	23,5	48	46,0 \| 81,2 \| 41,5 \| 15,3
D-264	34,5	71,5	3,47	EN 10270-1	182,514	18,9	52,6	51,4 \| 81,2 \| 49,0 \| 24,0
D-288Z-11	37	57,4	5,999	EN 10270-1	226,908	19,57	37,83	65,0 \| 88,8 \| 64,7 \| 41,5
D-298C	33	64	7,339	EN 10270-1	263,853	28,05	35,95	70,3 \| 89,0 \| 71,3 \| 50,7
D-294	35,2	58,5	9,314	EN 10270-1	354,874	20,4	38,1	78,9 \| 91,2 \| 81,0 \| 64,4
D-288Z-32	28	63	9,602	EN 10270-1	356,541	25,87	37,13	77,2 \| 83,2 \| 82,1 \| 66,4
D-313F	40	61,7	10,137	EN 10270-1	392,377	22,99	38,71	82,2 \| 93,0 \| 83,7 \| 70,1
D-313J-03	31,6	62,7	11,992	EN 10270-1	331,418	35,06	27,64	88,6 \| 91,7 \| 91,2 \| 82,9
D-300	28,2	63,5	12,43	EN 10270-1	449,094	27,37	36,13	83,5 \| 84,8 \| 79,9 \| 85,9
D-313J-02	31,6	53,9	14,172	EN 10270-1	327,711	30,78	23,12	90,8 \| 88,7 \| 85,7 \| 98,0
D-325A	36	61	14,471	EN 10270-1	386,199	34,31	26,69	100,0 \| 100,0 \| 100,0 \| 100,0
D-325	36	53,5	22,74	EN 10270-1	653,91	24,74	28,76	78,5 \| 95,9 \| 75,9 \| 63,6
D-331	29	60,5	30,348	EN 10270-1	819,718	33,49	27,01	71,3 \| 93,2 \| 73,0 \| 47,7
D-355A	37	63	35,329	EN 10270-1	744,049	41,94	21,06	65,9 \| 91,4 \| 65,4 \| 41,0
D-356	37	75	35,329	EN 10270-1	1168,001	41,94	33,06	61,4 \| 86,2 \| 56,9 \| 41,0
D-339P	32	60,4	36,522	EN 10270-1	832,288	37,61	22,79	65,9 \| 92,3 \| 65,9 \| 39,6
D-359A-02	34	68	43,511	EN 10270-1	1021,916	44,51	23,49	61,4 \| 88,1 \| 62,9 \| 33,3
D-364L	38	70	49,375	EN 10270-1	1191,939	45,86	24,14	58,5 \| 84,9 \| 61,4 \| 29,3
D-355	37	51	55,517	EN 10270-1	1147,813	30,33	20,67	56,2 \| 87,0 \| 55,5 \| 26,1
D-364R-91	39	68	66,799	EN 10270-1	1215,912	49,8	18,2	51,5 \| 82,9 \| 50,0 \| 21,7
D-361	30	60	74,091	EN 10270-1	1386,889	41,28	18,72	52,3 \| 85,6 \| 52,3 \| 19,1
D-364R-03	39	64	74,127	EN 10270-1	1784,495	39,93	24,07	53,7 \| 85,5 \| 55,9 \| 19,5
D-364R-48	33,6	66	82,982	EN 10270-1	1640,136	46,24	19,77	50,7 \| 85,7 \| 48,8 \| 17,4
D-364R-02	39	51	96,935	EN 10270-1	1719,492	33,26	17,74	47,0 \| 81,6 \| 44,5 \| 14,9
D-385	38,3	50	139,93	EN 10270-1	1719,977	37,71	12,29	41,5 \| 79,8 \| 34,3 \| 10,3
D-389A-03	39	64	162,453	EN 10270-1	2810,439	46,7	17,3	43,5 \| 82,4 \| 39,3 \| 8,9

Número de molas metálicas semelhantes: 28

Número de tarifa alfandegária: 73202081; Mola de compressão D-325A

País de origem: DE, German; Mola de compressão D-325A
