Mola de compressão D-288Z-11 Aço mola Ø 3 x 34 x 57,4 mm

Descontos por quantidade - Mola de compressão D-288Z-11

Quantidade	Preço individual [EUR]
1	5,4200 EUR
2	3,8200 EUR
3	3,6400 EUR
7	2,6600 EUR
17	1,3800 EUR
37	1,0200 EUR
75	0,8900 EUR
125	0,5823 EUR
175	0,5445 EUR
250	0,4945 EUR
350	0,4610 EUR
450	0,4169 EUR

Mola de compressão Comprar

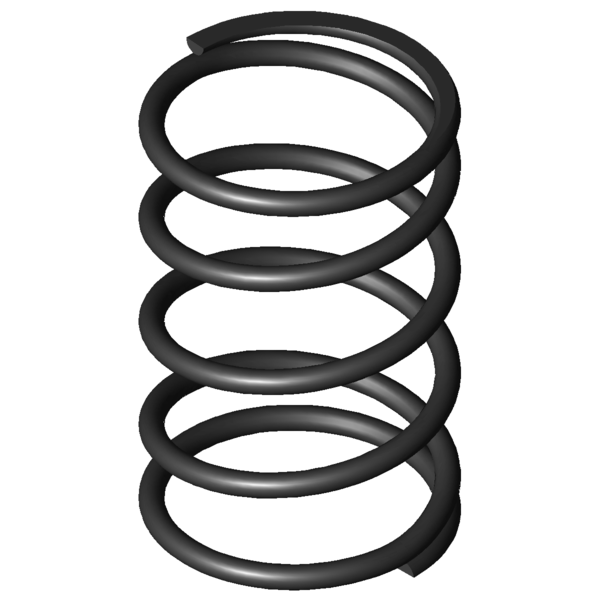

Imagem do Produto Mola de compressão D-288Z-11

Quantidade:Quantidade: Adicionar ao Carrinho

Dados Técnicos - Mola de compressão D-288Z-11

Símbolos	Valor	Unidade	Descrição
Tipo de material	EN 10270-1	-	Tipo de material
Estado das extremidades das molas	Encostado e rectificado	-	Estado das extremidades das molas
F1		N	Força da mola pré-tensionada
L1		mm	Comprimento da mola pré-tensionada
s1		mm	Deslocamento da mola pré-tensionada
F2		N	Força da mola tensionada
L2		mm	Comprimento da mola tensionada
s2		mm	Deslocamento da mola tensionada
d	3	mm	Diâmetro do arame
Di		mm	Diâmetro interno de enrolamento
D	34	mm	Diâmetro médio de enrolamento
De	37	mm	Diâmetro externo de enrolamento
Dd	30,1	mm	Maior diâmetro do mandril
Dh	38,5	mm	Diâmetro mais pequeno de manga
L0	57,4	mm	Comprimento não tensionado da mola
Lk		mm	Comprimento de dobra
Fn	226,908	N	Força máxima com carga estática
Ln	19,57	mm	Comprimento mais pequeno com carga estática
sn	37,83	mm	Maior deslocamento da mola com carga estática
Fndyn	217,688	N	Força máxima com carga dinâmica
Lndyn	21,11	mm	Comprimento mais pequeno com carga dinâmica
shdyn	18,46	mm	Maior deslocamento da mola com carga dinâmica
S	15,543	mm	Passo da mola (centro de enrolamento até centro de enrolamento)
n	3,5	Unidade	N.º de enrolamentos de efeito de mola
nt		Unidade	N.º total de enrolamentos
R	5,999	N/mm	Flecha da mola
Gew	32,825	g	Peso do artigo
Fntol	15,28	N	(+/-) tolerância para força máxima estática
Fndtol	15,14	N	(+/-) tolerância para força máxima dinâmica
Detol	0,6	mm	(+/-) tolerância para diâmetro de enrolamento
L0tol	1,98	mm	(+/-) tolerância para comprimento não tensionado da mola
PG	L	-	Grupo de preços para este artigo
F1tol		N	(+/-) tolerância força da mola pré-tensionada
F2tol		N	(+/-) tolerância força da mola tensionada

Desenho técnico Mola de compressão

Ficha de dados Mola de compressão D-288Z-11 Aço mola Ø 3 x 34 x 57,4 mm

Ficha de dados baixar arquivo pdf

Característica de mola de metal Mola de compressão D-288Z-11 Aço mola Ø 3 x 34 x 57,4 mm

Característica de mola de metal baixar arquivo pdf

Dados CAD Mola de compressão D-288Z-11 Aço mola Ø 3 x 34 x 57,4 mm

Modelos CAD baixar: step, stl, iges ...

cálculo do caminho de força Mola de compressão D-288Z-11 Aço mola Ø 3 x 34 x 57,4 mm

cálculo do caminho de força Mola de compressão D-288Z-11

Formulário de consulta Mola de compressão D-288Z-11 Aço mola Ø 3 x 34 x 57,4 mm

Formulário de consulta Mola de compressão D-288Z-11

Molas de compressão semelhantes para Mola de compressão D-288Z-11 Aço mola Ø 3 x 34 x 57,4 mm

Molas de compressão semelhantes são listadas para comparação. Estas diferem da mola atual em termos de material, dimensões principais e carga.

Molas de compressão semelhantes feitas de um material diferente

As seguintes molas de compressão diferem da mola atual apenas no seu material.

número do artigo	Material	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Unidade)	R (N/mm)	Semelhança in %: Geral \| Geometria \| Carregar \| Rigidez
D-288Z-11	EN 10270-1	3	37	57,4	226,908	19,57	37,83	3,5	5,999	100,0 \| 100,0 \| 100,0 \| 100,0
VD-288Z-11	1.4310	3	37	57,4	194,89	19,57	37,83	3,5	5,152	92,9 \| 100,0 \| 92,9 \| 85,9

Número de molas metálicas semelhantes: 2

Molas de compressão semelhantes com uma configuração de suporte de carga diferente

As seguintes molas de compressão diferem da mola atual em termos de classificações de carga.

Prioridade

número do artigo	De (mm)	L0 (mm)	R (N/mm)	Material	Fn (N)	Ln (mm)	sn (mm)	Semelhança in % Geral \| Geometria \| Carregar \| Rigidez
D-206A-20	34	54	0,174	EN 10270-1	5,872	20,21	33,79	42,1 \| 77,5 \| 46,0 \| 2,9
D-288K-11	33	50	5,684	EN 10270-1	171,22	19,87	30,13	87,4 \| 89,9 \| 77,6 \| 94,7
D-288Z-11	37	57,4	5,999	EN 10270-1	226,908	19,57	37,83	100,0 \| 100,0 \| 100,0 \| 100,0
D-298C	33	64	7,339	EN 10270-1	263,853	28,05	35,95	87,7 \| 90,9 \| 90,5 \| 81,7
D-294	35,2	58,5	9,314	EN 10270-1	354,874	20,4	38,1	80,6 \| 95,7 \| 81,6 \| 64,4
D-313F	40	61,7	10,137	EN 10270-1	392,377	22,99	38,71	75,5 \| 89,6 \| 77,8 \| 59,2
D-313J-03	31,6	62,7	11,992	EN 10270-1	331,418	35,06	27,64	69,2 \| 86,8 \| 70,8 \| 50,0
D-313J-02	31,6	53,9	14,172	EN 10270-1	327,711	30,78	23,12	65,0 \| 87,5 \| 65,2 \| 42,3
D-325A	36	61	14,471	EN 10270-1	386,199	34,31	26,69	65,0 \| 88,8 \| 64,7 \| 41,5
D-313J-07	28,6	56	19,911	EN 10270-1	509,479	30,41	25,59	57,4 \| 86,1 \| 56,1 \| 30,1
D-325	36	53,5	22,74	EN 10270-1	653,91	24,74	28,76	56,7 \| 88,5 \| 55,4 \| 26,4
D-339N-03	41	52	24,545	EN 10270-1	592,036	27,88	24,12	52,7 \| 82,5 \| 51,0 \| 24,4
D-355A	37	63	35,329	EN 10270-1	744,049	41,94	21,06	47,9 \| 83,7 \| 43,1 \| 17,0
D-339P	32	60,4	36,522	EN 10270-1	832,288	37,61	22,79	47,6 \| 82,7 \| 43,8 \| 16,4
D-359A-02	34	68	43,511	EN 10270-1	1021,916	44,51	23,49	44,9 \| 78,8 \| 42,1 \| 13,8
D-364L	38	70	49,375	EN 10270-1	1191,939	45,86	24,14	43,8 \| 78,0 \| 41,4 \| 12,1
D-355	37	51	55,517	EN 10270-1	1147,813	30,33	20,67	43,7 \| 83,0 \| 37,2 \| 10,8
D-354B	37	43	55,517	EN 10270-1	703,673	30,33	12,67	40,7 \| 78,3 \| 32,9 \| 10,8

Número de molas metálicas semelhantes: 17

Número de tarifa alfandegária: 73202081; Mola de compressão D-288Z-11

País de origem: DE, German; Mola de compressão D-288Z-11
