Mola de compressão D-288K-11 Aço mola Ø 2,8 x 30,2 x 50 mm

Descontos por quantidade - Mola de compressão D-288K-11

Quantidade	Preço individual [EUR]
1	5,7800 EUR
2	4,0800 EUR
3	3,8900 EUR
7	3,0700 EUR
17	1,5900 EUR
37	1,2800 EUR
75	1,1200 EUR
125	0,8513 EUR
175	0,7951 EUR
250	0,7263 EUR
350	0,6128 EUR
450	0,5811 EUR

Mola de compressão Comprar

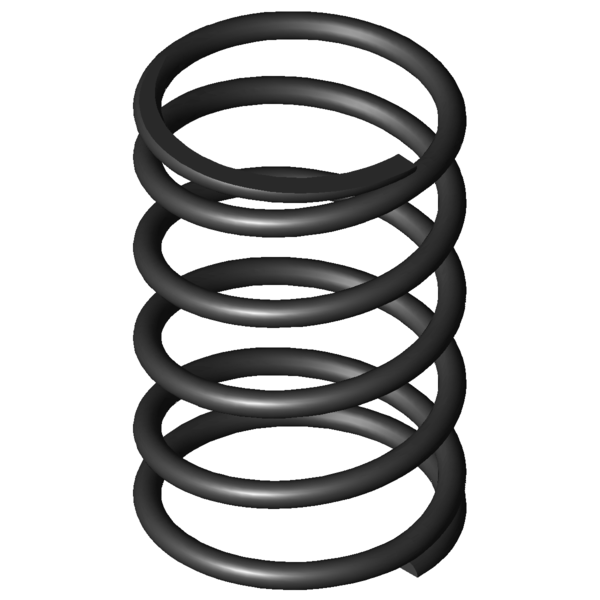

Imagem do Produto Mola de compressão D-288K-11

Quantidade:Quantidade: Adicionar ao Carrinho

Dados Técnicos - Mola de compressão D-288K-11

Símbolos	Valor	Unidade	Descrição
Tipo de material	EN 10270-1	-	Tipo de material
Estado das extremidades das molas	Encostado e rectificado	-	Estado das extremidades das molas
F1		N	Força da mola pré-tensionada
L1		mm	Comprimento da mola pré-tensionada
s1		mm	Deslocamento da mola pré-tensionada
F2		N	Força da mola tensionada
L2		mm	Comprimento da mola tensionada
s2		mm	Deslocamento da mola tensionada
d	2,8	mm	Diâmetro do arame
Di		mm	Diâmetro interno de enrolamento
D	30,2	mm	Diâmetro médio de enrolamento
De	33	mm	Diâmetro externo de enrolamento
Dd	26,6	mm	Maior diâmetro do mandril
Dh	34,2	mm	Diâmetro mais pequeno de manga
L0	50	mm	Comprimento não tensionado da mola
Lk		mm	Comprimento de dobra
Fn	171,22	N	Força máxima com carga estática
Ln	19,87	mm	Comprimento mais pequeno com carga estática
sn	30,13	mm	Maior deslocamento da mola com carga estática
Fndyn	162,492	N	Força máxima com carga dinâmica
Lndyn	21,41	mm	Comprimento mais pequeno com carga dinâmica
shdyn	20,18	mm	Maior deslocamento da mola com carga dinâmica
S	11,8	mm	Passo da mola (centro de enrolamento até centro de enrolamento)
n	4	Unidade	N.º de enrolamentos de efeito de mola
nt		Unidade	N.º total de enrolamentos
R	5,684	N/mm	Flecha da mola
Gew	27,7073	g	Peso do artigo
Fntol	13,08	N	(+/-) tolerância para força máxima estática
Fndtol	12,95	N	(+/-) tolerância para força máxima dinâmica
Detol	0,5	mm	(+/-) tolerância para diâmetro de enrolamento
L0tol	1,83	mm	(+/-) tolerância para comprimento não tensionado da mola
PG	O	-	Grupo de preços para este artigo
F1tol		N	(+/-) tolerância força da mola pré-tensionada
F2tol		N	(+/-) tolerância força da mola tensionada

Desenho técnico Mola de compressão

Ficha de dados Mola de compressão D-288K-11 Aço mola Ø 2,8 x 30,2 x 50 mm

Ficha de dados baixar arquivo pdf

Característica de mola de metal Mola de compressão D-288K-11 Aço mola Ø 2,8 x 30,2 x 50 mm

Característica de mola de metal baixar arquivo pdf

Dados CAD Mola de compressão D-288K-11 Aço mola Ø 2,8 x 30,2 x 50 mm

Modelos CAD baixar: step, stl, iges ...

cálculo do caminho de força Mola de compressão D-288K-11 Aço mola Ø 2,8 x 30,2 x 50 mm

cálculo do caminho de força Mola de compressão D-288K-11

Formulário de consulta Mola de compressão D-288K-11 Aço mola Ø 2,8 x 30,2 x 50 mm

Formulário de consulta Mola de compressão D-288K-11

Molas de compressão semelhantes para Mola de compressão D-288K-11 Aço mola Ø 2,8 x 30,2 x 50 mm

Molas de compressão semelhantes são listadas para comparação. Estas diferem da mola atual em termos de material, dimensões principais e carga.

Molas de compressão semelhantes feitas de um material diferente

As seguintes molas de compressão diferem da mola atual apenas no seu material.

número do artigo	Material	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Unidade)	R (N/mm)	Semelhança in %: Geral \| Geometria \| Carregar \| Rigidez
D-288K-11	EN 10270-1	2,8	33	50	171,22	19,87	30,13	4	5,684	100,0 \| 100,0 \| 100,0 \| 100,0
VD-288K-11	1.4310	2,8	33	50	147,06	19,87	30,13	4	4,882	92,9 \| 100,0 \| 92,9 \| 85,9

Número de molas metálicas semelhantes: 2

Molas de compressão semelhantes com uma configuração de suporte de carga diferente

As seguintes molas de compressão diferem da mola atual em termos de classificações de carga.

Prioridade

número do artigo	De (mm)	L0 (mm)	R (N/mm)	Material	Fn (N)	Ln (mm)	sn (mm)	Semelhança in % Geral \| Geometria \| Carregar \| Rigidez
D-206A-20	34	54	0,174	EN 10270-1	5,872	20,21	33,79	43,1 \| 79,9 \| 46,3 \| 3,1
D-207K-01	28	55	1,037	EN 10270-1	44,946	11,65	43,35	47,9 \| 77,6 \| 47,9 \| 18,2
D-233E-22	30	42	2,119	EN 10270-1	68,777	9,55	32,45	61,2 \| 79,7 \| 66,5 \| 37,3
D-234L	30	50	2,122	EN 10270-1	76,888	13,76	36,24	62,9 \| 87,4 \| 64,0 \| 37,3
D-268B	31	45	4,912	EN 10270-1	140,813	16,33	28,67	88,7 \| 91,1 \| 88,7 \| 86,4
D-263Z-10	34,5	44	5,398	EN 10270-1	169,644	12,57	31,43	94,5 \| 91,0 \| 97,5 \| 95,0
D-288K-11	33	50	5,684	EN 10270-1	171,22	19,87	30,13	100,0 \| 100,0 \| 100,0 \| 100,0
D-288Z-11	37	57,4	5,999	EN 10270-1	226,908	19,57	37,83	87,4 \| 89,9 \| 77,6 \| 94,7
D-269	27,5	49	7,277	EN 10270-1	234,313	16,8	32,2	83,9 \| 90,2 \| 83,3 \| 78,1
D-288Z-20	33	48,3	8,732	EN 10270-1	254,76	19,13	29,18	81,3 \| 96,6 \| 82,0 \| 65,1
D-288L	30	47	8,89	EN 10270-1	259,893	17,77	29,23	80,1 \| 95,0 \| 81,4 \| 63,9
D-294	35,2	58,5	9,314	EN 10270-1	354,874	20,4	38,1	71,2 \| 88,9 \| 63,7 \| 61,0
D-298B	33	43	11,533	EN 10270-1	263,223	20,18	22,82	70,3 \| 91,2 \| 70,4 \| 49,3
D-299A	28,2	50,8	12,43	EN 10270-1	291,228	27,37	23,43	68,2 \| 90,5 \| 68,3 \| 45,7
D-313J-02	31,6	53,9	14,172	EN 10270-1	327,711	30,78	23,12	64,4 \| 88,8 \| 64,5 \| 40,1
D-313J-07	28,6	56	19,911	EN 10270-1	509,479	30,41	25,59	57,5 \| 84,6 \| 59,3 \| 28,5
D-325	36	53,5	22,74	EN 10270-1	653,91	24,74	28,76	57,0 \| 85,0 \| 60,8 \| 25,0
D-324A	36	41	22,74	EN 10270-1	369,661	24,74	16,26	52,1 \| 81,2 \| 50,1 \| 25,0
D-339P	32	60,4	36,522	EN 10270-1	832,288	37,61	22,79	48,1 \| 80,7 \| 48,1 \| 15,6
D-355	37	51	55,517	EN 10270-1	1147,813	30,33	20,67	44,4 \| 81,1 \| 41,8 \| 10,2
D-354B	37	43	55,517	EN 10270-1	703,673	30,33	12,67	40,2 \| 77,1 \| 33,2 \| 10,2
D-339O	32	41,7	57,392	EN 10270-1	831,766	27,21	14,49	41,7 \| 80,9 \| 34,3 \| 9,9

Número de molas metálicas semelhantes: 21

Número de tarifa alfandegária: 73202081; Mola de compressão D-288K-11

País de origem: DE, German; Mola de compressão D-288K-11
