Mola de compressão D-263Z-10 Aço mola Ø 2,5 x 32 x 44 mm

Descontos por quantidade - Mola de compressão D-263Z-10

Quantidade	Preço individual [EUR]
1	5,1100 EUR
2	3,6000 EUR
3	3,4300 EUR
7	2,2200 EUR
17	1,1200 EUR
37	0,7400 EUR
75	0,5500 EUR
125	0,4570 EUR
175	0,4069 EUR
250	0,3567 EUR
350	0,3095 EUR
450	0,2652 EUR

Mola de compressão Comprar

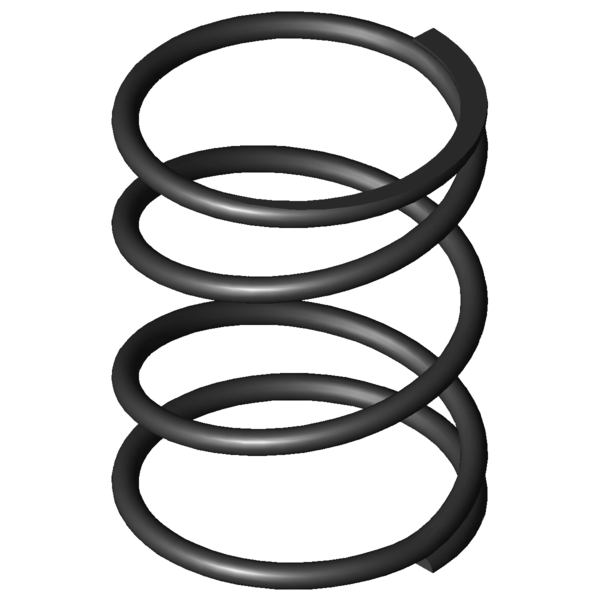

Imagem do Produto Mola de compressão D-263Z-10

Quantidade:Quantidade: Adicionar ao Carrinho

Dados Técnicos - Mola de compressão D-263Z-10

Símbolos	Valor	Unidade	Descrição
Tipo de material	EN 10270-1	-	Tipo de material
Estado das extremidades das molas	Encostado e rectificado	-	Estado das extremidades das molas
F1		N	Força da mola pré-tensionada
L1		mm	Comprimento da mola pré-tensionada
s1		mm	Deslocamento da mola pré-tensionada
F2		N	Força da mola tensionada
L2		mm	Comprimento da mola tensionada
s2		mm	Deslocamento da mola tensionada
d	2,5	mm	Diâmetro do arame
Di		mm	Diâmetro interno de enrolamento
D	32	mm	Diâmetro médio de enrolamento
De	34,5	mm	Diâmetro externo de enrolamento
Dd	28,7	mm	Maior diâmetro do mandril
Dh	35,3	mm	Diâmetro mais pequeno de manga
L0	44	mm	Comprimento não tensionado da mola
Lk		mm	Comprimento de dobra
Fn	169,644	N	Força máxima com carga estática
Ln	12,57	mm	Comprimento mais pequeno com carga estática
sn	31,43	mm	Maior deslocamento da mola com carga estática
Fndyn	162,736	N	Força máxima com carga dinâmica
Lndyn	13,85	mm	Comprimento mais pequeno com carga dinâmica
shdyn	10,8	mm	Maior deslocamento da mola com carga dinâmica
S	18,44	mm	Passo da mola (centro de enrolamento até centro de enrolamento)
n	2,25	Unidade	N.º de enrolamentos de efeito de mola
nt		Unidade	N.º total de enrolamentos
R	5,398	N/mm	Flecha da mola
Gew	16,5783	g	Peso do artigo
Fntol	12,3	N	(+/-) tolerância para força máxima estática
Fndtol	12,2	N	(+/-) tolerância para força máxima dinâmica
Detol	0,6	mm	(+/-) tolerância para diâmetro de enrolamento
L0tol	1,7	mm	(+/-) tolerância para comprimento não tensionado da mola
PG	H	-	Grupo de preços para este artigo
F1tol		N	(+/-) tolerância força da mola pré-tensionada
F2tol		N	(+/-) tolerância força da mola tensionada

Desenho técnico Mola de compressão

Ficha de dados Mola de compressão D-263Z-10 Aço mola Ø 2,5 x 32 x 44 mm

Ficha de dados baixar arquivo pdf

Característica de mola de metal Mola de compressão D-263Z-10 Aço mola Ø 2,5 x 32 x 44 mm

Característica de mola de metal baixar arquivo pdf

Dados CAD Mola de compressão D-263Z-10 Aço mola Ø 2,5 x 32 x 44 mm

Modelos CAD baixar: step, stl, iges ...

cálculo do caminho de força Mola de compressão D-263Z-10 Aço mola Ø 2,5 x 32 x 44 mm

cálculo do caminho de força Mola de compressão D-263Z-10

Formulário de consulta Mola de compressão D-263Z-10 Aço mola Ø 2,5 x 32 x 44 mm

Formulário de consulta Mola de compressão D-263Z-10

Molas de compressão semelhantes para Mola de compressão D-263Z-10 Aço mola Ø 2,5 x 32 x 44 mm

Molas de compressão semelhantes são listadas para comparação. Estas diferem da mola atual em termos de material, dimensões principais e carga.

Molas de compressão semelhantes feitas de um material diferente

As seguintes molas de compressão diferem da mola atual apenas no seu material.

número do artigo	Material	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Unidade)	R (N/mm)	Semelhança in %: Geral \| Geometria \| Carregar \| Rigidez
D-263Z-10	EN 10270-1	2,5	34,5	44	169,644	12,57	31,43	2,25	5,398	100,0 \| 100,0 \| 100,0 \| 100,0
VD-263Z-10	1.4310	2,5	34,5	44	145,568	12,6	31,4	2,25	4,636	92,9 \| 100,0 \| 92,9 \| 85,9

Número de molas metálicas semelhantes: 2

Molas de compressão semelhantes com uma configuração de suporte de carga diferente

As seguintes molas de compressão diferem da mola atual em termos de classificações de carga.

Prioridade

número do artigo	De (mm)	L0 (mm)	R (N/mm)	Material	Fn (N)	Ln (mm)	sn (mm)	Semelhança in % Geral \| Geometria \| Carregar \| Rigidez
D-206A-20	34	54	0,174	EN 10270-1	5,872	20,21	33,79	43,4 \| 78,7 \| 48,2 \| 3,2
D-263D-12	42	45	0,505	EN 10270-1	7,243	30,65	14,35	41,2 \| 89,3 \| 25,0 \| 9,4
D-207JL	26,5	45	0,943	EN 10270-1	32,1	10,96	34,04	50,4 \| 78,2 \| 55,6 \| 17,5
D-233E-22	30	42	2,119	EN 10270-1	68,777	9,55	32,45	64,3 \| 84,8 \| 68,7 \| 39,3
D-234L	30	50	2,122	EN 10270-1	76,888	13,76	36,24	63,4 \| 85,0 \| 66,0 \| 39,3
D-268B	31	45	4,912	EN 10270-1	140,813	16,33	28,67	91,3 \| 95,9 \| 87,1 \| 91,0
D-263Z-10	34,5	44	5,398	EN 10270-1	169,644	12,57	31,43	100,0 \| 100,0 \| 100,0 \| 100,0
D-288K-11	33	50	5,684	EN 10270-1	171,22	19,87	30,13	94,5 \| 91,0 \| 97,5 \| 95,0
D-288Z-20	33	48,3	8,732	EN 10270-1	254,76	19,13	29,18	77,2 \| 90,0 \| 79,7 \| 61,8
D-288L	30	47	8,89	EN 10270-1	259,893	17,77	29,23	76,6 \| 90,0 \| 79,1 \| 60,7
D-298B	33	43	11,533	EN 10270-1	263,223	20,18	22,82	68,6 \| 90,5 \| 68,5 \| 46,8
D-288Z-31	28	40	15,089	EN 10270-1	322,248	18,64	21,36	60,4 \| 85,1 \| 60,3 \| 35,8
D-299	28,2	42,5	19,533	EN 10270-1	444,477	19,75	22,75	56,1 \| 85,5 \| 55,3 \| 27,6
D-324A	36	41	22,74	EN 10270-1	369,661	24,74	16,26	52,1 \| 83,8 \| 48,8 \| 23,7
D-325	36	53,5	22,74	EN 10270-1	653,91	24,74	28,76	54,2 \| 80,2 \| 58,7 \| 23,7
D-313J-06	28,6	38,9	31,289	EN 10270-1	529,675	21,97	16,93	46,8 \| 80,3 \| 42,9 \| 17,3
D-330	29	41	47,689	EN 10270-1	800,209	24,22	16,78	42,8 \| 79,9 \| 37,3 \| 11,3
D-354B	37	43	55,517	EN 10270-1	703,673	30,33	12,67	40,8 \| 80,3 \| 32,2 \| 9,7
D-355	37	51	55,517	EN 10270-1	1147,813	30,33	20,67	42,2 \| 76,5 \| 40,3 \| 9,7
D-339O	32	41,7	57,392	EN 10270-1	831,766	27,21	14,49	41,2 \| 81,0 \| 33,2 \| 9,4
D-359A-01	34	48	65,267	EN 10270-1	978,405	33,01	14,99	40,3 \| 80,1 \| 32,5 \| 8,3
D-360A	30	50	74,091	EN 10270-1	645,98	41,28	8,72	36,4 \| 75,0 \| 27,0 \| 7,3

Número de molas metálicas semelhantes: 21

Número de tarifa alfandegária: 73202081; Mola de compressão D-263Z-10

País de origem: DE, German; Mola de compressão D-263Z-10
