Mola de compressão D-299 Aço mola Ø 3,2 x 25 x 42,5 mm

Descontos por quantidade - Mola de compressão D-299

Quantidade	Preço individual [EUR]
1	5,4200 EUR
2	3,8200 EUR
3	3,6400 EUR
7	2,6600 EUR
17	1,3800 EUR
37	1,0200 EUR
75	0,8900 EUR
125	0,5823 EUR
175	0,5445 EUR
250	0,4945 EUR
350	0,4610 EUR
450	0,4169 EUR

Mola de compressão Comprar

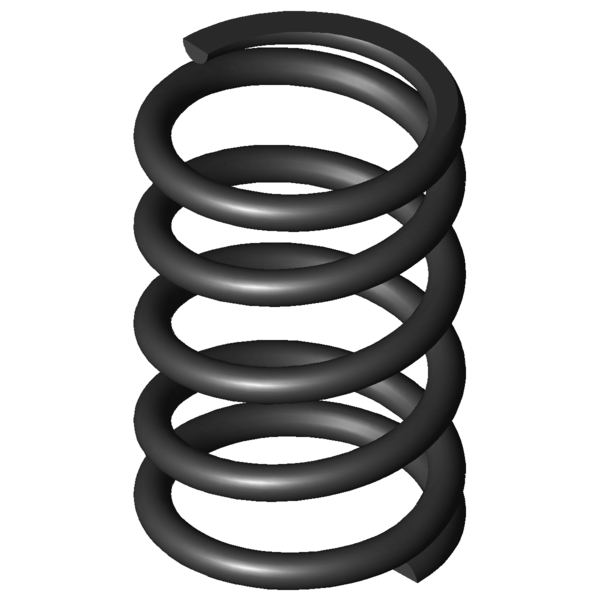

Imagem do Produto Mola de compressão D-299

Quantidade:Quantidade: Adicionar ao Carrinho

Dados Técnicos - Mola de compressão D-299

Símbolos	Valor	Unidade	Descrição
Tipo de material	EN 10270-1	-	Tipo de material
Estado das extremidades das molas	Encostado e rectificado	-	Estado das extremidades das molas
F1		N	Força da mola pré-tensionada
L1		mm	Comprimento da mola pré-tensionada
s1		mm	Deslocamento da mola pré-tensionada
F2		N	Força da mola tensionada
L2		mm	Comprimento da mola tensionada
s2		mm	Deslocamento da mola tensionada
d	3,2	mm	Diâmetro do arame
Di		mm	Diâmetro interno de enrolamento
D	25	mm	Diâmetro médio de enrolamento
De	28,2	mm	Diâmetro externo de enrolamento
Dd	21	mm	Maior diâmetro do mandril
Dh	29,3	mm	Diâmetro mais pequeno de manga
L0	42,5	mm	Comprimento não tensionado da mola
Lk		mm	Comprimento de dobra
Fn	444,477	N	Força máxima com carga estática
Ln	19,75	mm	Comprimento mais pequeno com carga estática
sn	22,75	mm	Maior deslocamento da mola com carga estática
Fndyn	394,576	N	Força máxima com carga dinâmica
Lndyn	22,3	mm	Comprimento mais pequeno com carga dinâmica
shdyn	7,67	mm	Maior deslocamento da mola com carga dinâmica
S	11,229	mm	Passo da mola (centro de enrolamento até centro de enrolamento)
n	3,5	Unidade	N.º de enrolamentos de efeito de mola
nt		Unidade	N.º total de enrolamentos
R	19,533	N/mm	Flecha da mola
Gew	27,4614	g	Peso do artigo
Fntol	25,61	N	(+/-) tolerância para força máxima estática
Fndtol	25,3	N	(+/-) tolerância para força máxima dinâmica
Detol	0,35	mm	(+/-) tolerância para diâmetro de enrolamento
L0tol	0,97	mm	(+/-) tolerância para comprimento não tensionado da mola
PG	L	-	Grupo de preços para este artigo
F1tol		N	(+/-) tolerância força da mola pré-tensionada
F2tol		N	(+/-) tolerância força da mola tensionada

Desenho técnico Mola de compressão

Ficha de dados Mola de compressão D-299 Aço mola Ø 3,2 x 25 x 42,5 mm

Ficha de dados baixar arquivo pdf

Característica de mola de metal Mola de compressão D-299 Aço mola Ø 3,2 x 25 x 42,5 mm

Característica de mola de metal baixar arquivo pdf

Dados CAD Mola de compressão D-299 Aço mola Ø 3,2 x 25 x 42,5 mm

Modelos CAD baixar: step, stl, iges ...

cálculo do caminho de força Mola de compressão D-299 Aço mola Ø 3,2 x 25 x 42,5 mm

cálculo do caminho de força Mola de compressão D-299

Formulário de consulta Mola de compressão D-299 Aço mola Ø 3,2 x 25 x 42,5 mm

Formulário de consulta Mola de compressão D-299

Molas de compressão semelhantes para Mola de compressão D-299 Aço mola Ø 3,2 x 25 x 42,5 mm

Molas de compressão semelhantes são listadas para comparação. Estas diferem da mola atual em termos de material, dimensões principais e carga.

Molas de compressão semelhantes feitas de um material diferente

As seguintes molas de compressão diferem da mola atual apenas no seu material.

número do artigo	Material	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Unidade)	R (N/mm)	Semelhança in %: Geral \| Geometria \| Carregar \| Rigidez
D-299	EN 10270-1	3,2	28,2	42,5	444,477	19,75	22,75	3,5	19,533	100,0 \| 100,0 \| 100,0 \| 100,0
VD-299	1.4310	3,2	28,2	42,5	381,759	19,75	22,75	3,5	16,777	92,9 \| 100,0 \| 92,9 \| 85,9

Número de molas metálicas semelhantes: 2

Molas de compressão semelhantes com uma configuração de suporte de carga diferente

As seguintes molas de compressão diferem da mola atual em termos de classificações de carga.

Prioridade

número do artigo	De (mm)	L0 (mm)	R (N/mm)	Material	Fn (N)	Ln (mm)	sn (mm)	Semelhança in % Geral \| Geometria \| Carregar \| Rigidez
D-239A-01	25	40,5	3,828	EN 10270-1	104,922	13,09	27,41	51,7 \| 82,1 \| 53,3 \| 19,6
D-239A-10	23,5	43	4,686	EN 10270-1	140,986	12,91	30,09	53,1 \| 81,6 \| 53,7 \| 24,0
D-268B	31	45	4,912	EN 10270-1	140,813	16,33	28,67	56,2 \| 87,8 \| 55,5 \| 25,1
D-263Z-10	34,5	44	5,398	EN 10270-1	169,644	12,57	31,43	56,1 \| 85,5 \| 55,3 \| 27,6
D-240	22	41	5,821	EN 10270-1	156,014	14,2	26,8	56,3 \| 79,0 \| 60,0 \| 29,8
D-263J	24	39,2	6,581	EN 10270-1	165,825	14	25,2	59,8 \| 82,0 \| 63,8 \| 33,7
D-269	27,5	49	7,277	EN 10270-1	234,313	16,8	32,2	62,1 \| 87,5 \| 61,7 \| 37,2
D-288L	30	47	8,89	EN 10270-1	259,893	17,77	29,23	68,1 \| 90,6 \| 68,2 \| 45,5
D-288K-20	30	34	8,89	EN 10270-1	144,317	17,77	16,23	61,5 \| 87,2 \| 51,9 \| 45,5
D-274A	22,5	40	9,044	EN 10270-1	167,817	21,45	18,56	63,3 \| 84,0 \| 59,7 \| 46,3
D-298B	33	43	11,533	EN 10270-1	263,223	20,18	22,82	77,8 \| 94,8 \| 79,5 \| 59,0
D-299A	28,2	50,8	12,43	EN 10270-1	291,228	27,37	23,43	79,8 \| 94,6 \| 81,3 \| 63,6
D-288Z-31	28	40	15,089	EN 10270-1	322,248	18,64	21,36	85,4 \| 95,7 \| 83,2 \| 77,2
D-288Z-41	27	37,2	17,055	EN 10270-1	317,939	18,56	18,64	85,5 \| 92,3 \| 76,7 \| 87,3
D-299	28,2	42,5	19,533	EN 10270-1	444,477	19,75	22,75	100,0 \| 100,0 \| 100,0 \| 100,0
D-304A	23,2	42	24,278	EN 10270-1	369,24	26,79	15,21	83,0 \| 93,7 \| 75,0 \| 80,5
D-313J-06	28,6	38,9	31,289	EN 10270-1	529,675	21,97	16,93	78,2 \| 93,0 \| 79,2 \| 62,4
D-313L	25	48,2	31,745	EN 10270-1	576,821	30,03	18,17	76,2 \| 88,6 \| 78,5 \| 61,5
D-313K-01	25	43	34,919	EN 10270-1	525,394	27,95	15,05	74,5 \| 92,1 \| 75,4 \| 56,0
D-330	29	41	47,689	EN 10270-1	800,209	24,22	16,78	65,6 \| 91,2 \| 64,7 \| 41,0
D-339O	32	41,7	57,392	EN 10270-1	831,766	27,21	14,49	59,5 \| 85,8 \| 58,6 \| 34,0
D-334A-02	27	37	61,243	EN 10270-1	790,646	24,09	12,91	58,7 \| 87,6 \| 56,5 \| 31,9
D-360A	30	50	74,091	EN 10270-1	645,98	41,28	8,72	53,6 \| 81,0 \| 53,6 \| 26,4
D-339R-05	27	37	104,786	EN 10270-1	1056,24	26,92	10,08	48,8 \| 84,6 \| 43,2 \| 18,6
D-360	30	41	116,429	EN 10270-1	1291,629	29,91	11,09	47,7 \| 84,8 \| 41,6 \| 16,8
D-364O	28	39,3	233,831	EN 10270-1	1553,052	32,66	6,64	40,2 \| 83,3 \| 28,9 \| 8,4

Número de molas metálicas semelhantes: 25

Número de tarifa alfandegária: 73202081; Mola de compressão D-299

País de origem: DE, German; Mola de compressão D-299
