Mola de compressão D-334A-02 Aço mola Ø 4 x 23 x 37 mm

Descontos por quantidade - Mola de compressão D-334A-02

Quantidade	Preço individual [EUR]
1	12,3700 EUR
2	9,8500 EUR
3	5,1300 EUR
7	3,0500 EUR
17	1,6600 EUR
37	1,3900 EUR
75	1,3700 EUR
125	1,3384 EUR
175	1,3339 EUR
250	1,2834 EUR
350	1,2456 EUR

Mola de compressão Comprar

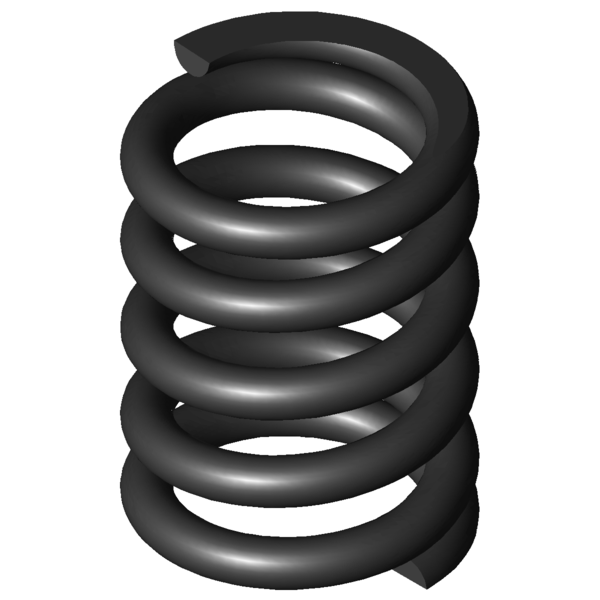

Imagem do Produto Mola de compressão D-334A-02

Quantidade:Quantidade: Adicionar ao Carrinho

Dados Técnicos - Mola de compressão D-334A-02

Símbolos	Valor	Unidade	Descrição
Tipo de material	EN 10270-1	-	Tipo de material
Estado das extremidades das molas	Encostado e rectificado	-	Estado das extremidades das molas
F1		N	Força da mola pré-tensionada
L1		mm	Comprimento da mola pré-tensionada
s1		mm	Deslocamento da mola pré-tensionada
F2		N	Força da mola tensionada
L2		mm	Comprimento da mola tensionada
s2		mm	Deslocamento da mola tensionada
d	4	mm	Diâmetro do arame
Di		mm	Diâmetro interno de enrolamento
D	23	mm	Diâmetro médio de enrolamento
De	27	mm	Diâmetro externo de enrolamento
Dd	18,2	mm	Maior diâmetro do mandril
Dh	28,1	mm	Diâmetro mais pequeno de manga
L0	37	mm	Comprimento não tensionado da mola
Lk		mm	Comprimento de dobra
Fn	790,646	N	Força máxima com carga estática
Ln	24,09	mm	Comprimento mais pequeno com carga estática
sn	12,91	mm	Maior deslocamento da mola com carga estática
Fndyn	722,667	N	Força máxima com carga dinâmica
Lndyn	25,2	mm	Comprimento mais pequeno com carga dinâmica
shdyn	4,7	mm	Maior deslocamento da mola com carga dinâmica
S	9,429	mm	Passo da mola (centro de enrolamento até centro de enrolamento)
n	3,5	Unidade	N.º de enrolamentos de efeito de mola
nt		Unidade	N.º total de enrolamentos
R	61,243	N/mm	Flecha da mola
Gew	39,4758	g	Peso do artigo
Fntol	60,1	N	(+/-) tolerância para força máxima estática
Fndtol	59,1	N	(+/-) tolerância para força máxima dinâmica
Detol	0,35	mm	(+/-) tolerância para diâmetro de enrolamento
L0tol	0,75	mm	(+/-) tolerância para comprimento não tensionado da mola
PG	AA	-	Grupo de preços para este artigo
F1tol		N	(+/-) tolerância força da mola pré-tensionada
F2tol		N	(+/-) tolerância força da mola tensionada

Desenho técnico Mola de compressão

Ficha de dados Mola de compressão D-334A-02 Aço mola Ø 4 x 23 x 37 mm

Ficha de dados baixar arquivo pdf

Característica de mola de metal Mola de compressão D-334A-02 Aço mola Ø 4 x 23 x 37 mm

Característica de mola de metal baixar arquivo pdf

Dados CAD Mola de compressão D-334A-02 Aço mola Ø 4 x 23 x 37 mm

Modelos CAD baixar: step, stl, iges ...

cálculo do caminho de força Mola de compressão D-334A-02 Aço mola Ø 4 x 23 x 37 mm

cálculo do caminho de força Mola de compressão D-334A-02

Formulário de consulta Mola de compressão D-334A-02 Aço mola Ø 4 x 23 x 37 mm

Formulário de consulta Mola de compressão D-334A-02

Molas de compressão semelhantes para Mola de compressão D-334A-02 Aço mola Ø 4 x 23 x 37 mm

Molas de compressão semelhantes são listadas para comparação. Estas diferem da mola atual em termos de material, dimensões principais e carga.

Molas de compressão semelhantes feitas de um material diferente

As seguintes molas de compressão diferem da mola atual apenas no seu material.

número do artigo	Material	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Unidade)	R (N/mm)	Semelhança in %: Geral \| Geometria \| Carregar \| Rigidez
D-334A-02	EN 10270-1	4	27	37	790,646	24,09	12,91	3,5	61,243	100,0 \| 100,0 \| 100,0 \| 100,0
VD-334A-02	1.4310	4	27	37	678,557	24,1	12,9	3,5	52,601	92,9 \| 100,0 \| 92,9 \| 85,9

Número de molas metálicas semelhantes: 2

Molas de compressão semelhantes com uma configuração de suporte de carga diferente

As seguintes molas de compressão diferem da mola atual em termos de classificações de carga.

Prioridade

número do artigo	De (mm)	L0 (mm)	R (N/mm)	Material	Fn (N)	Ln (mm)	sn (mm)	Semelhança in % Geral \| Geometria \| Carregar \| Rigidez
D-273A-02	24	37,5	11,44	EN 10270-1	250,547	15,6	21,9	49,1 \| 83,4 \| 45,3 \| 18,7
D-288F	22,7	34	12,305	EN 10270-1	135,878	22,96	11,04	50,9 \| 81,2 \| 51,4 \| 20,1
D-274	22,5	36	14,212	EN 10270-1	291,853	15,47	20,54	51,4 \| 81,0 \| 49,9 \| 23,2
D-288Z-31	28	40	15,089	EN 10270-1	322,248	18,64	21,36	54,4 \| 88,0 \| 50,6 \| 24,6
D-288Z-41	27	37,2	17,055	EN 10270-1	317,939	18,56	18,64	58,0 \| 91,5 \| 54,7 \| 27,9
D-299	28,2	42,5	19,533	EN 10270-1	444,477	19,75	22,75	58,7 \| 87,6 \| 56,5 \| 31,9
D-313J-01	31,6	33,3	22,271	EN 10270-1	247,131	22,2	11,1	61,2 \| 88,5 \| 58,6 \| 36,4
D-304A	23,2	42	24,278	EN 10270-1	369,24	26,79	15,21	63,4 \| 84,7 \| 65,8 \| 39,6
D-303A-10	27,2	32	30,91	EN 10270-1	488,372	16,2	15,8	70,3 \| 88,6 \| 71,7 \| 50,5
D-313J-06	28,6	38,9	31,289	EN 10270-1	529,675	21,97	16,93	72,0 \| 93,2 \| 71,6 \| 51,1
D-313K-01	25	43	34,919	EN 10270-1	525,394	27,95	15,05	74,2 \| 89,5 \| 76,1 \| 57,0
D-304	23,2	33,5	38,151	EN 10270-1	538,84	19,38	14,12	75,9 \| 85,5 \| 79,8 \| 62,3
D-330	29	41	47,689	EN 10270-1	800,209	24,22	16,78	86,7 \| 94,4 \| 87,9 \| 77,9
D-313K	25	33,3	49,885	EN 10270-1	577,274	21,73	11,57	84,5 \| 90,9 \| 81,3 \| 81,5
D-334A-02	27	37	61,243	EN 10270-1	790,646	24,09	12,91	100,0 \| 100,0 \| 100,0 \| 100,0
D-335	24	33,5	93,143	EN 10270-1	891,843	23,93	9,58	80,1 \| 93,1 \| 81,4 \| 65,8
D-339R-05	27	37	104,786	EN 10270-1	1056,24	26,92	10,08	77,1 \| 96,3 \| 76,5 \| 58,4
D-359B	30	34	116,429	EN 10270-1	476,629	29,91	4,09	61,9 \| 87,3 \| 46,0 \| 52,6
D-360	30	41	116,429	EN 10270-1	1291,629	29,91	11,09	71,0 \| 86,7 \| 73,6 \| 52,6
D-339R-12	22,5	33,5	204,66	EN 10270-1	1391,685	26,7	6,8	57,4 \| 87,6 \| 54,7 \| 29,9
D-364O	28	39,3	233,831	EN 10270-1	1553,052	32,66	6,64	55,0 \| 87,8 \| 51,2 \| 26,2

Número de molas metálicas semelhantes: 20

Número de tarifa alfandegária: 73202081; Mola de compressão D-334A-02

País de origem: DE, German; Mola de compressão D-334A-02
