Mola de compressão D-313K Aço mola Ø 3,6 x 21,4 x 33,3 mm

Descontos por quantidade - Mola de compressão D-313K

Quantidade	Preço individual [EUR]
1	12,3700 EUR
2	9,8500 EUR
3	5,1300 EUR
7	3,0500 EUR
17	1,6600 EUR
37	1,3900 EUR
75	1,3700 EUR
125	1,3384 EUR
175	1,3339 EUR
250	1,2834 EUR
350	1,2456 EUR

Mola de compressão Comprar

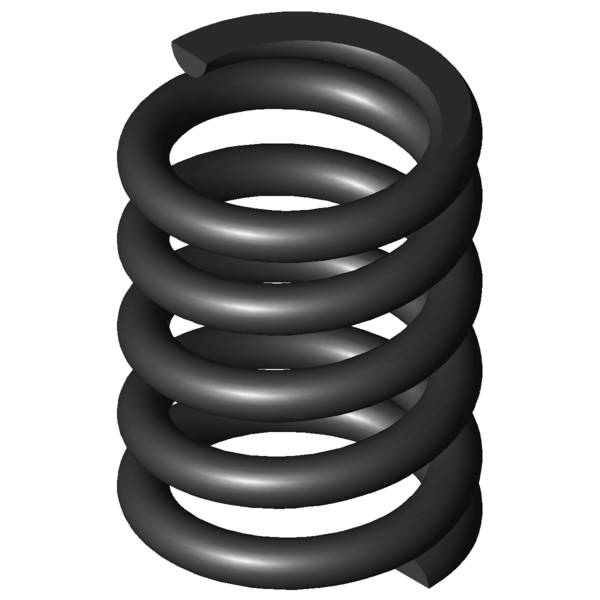

Imagem do Produto Mola de compressão D-313K

Quantidade:Quantidade: Adicionar ao Carrinho

Dados Técnicos - Mola de compressão D-313K

Símbolos	Valor	Unidade	Descrição
Tipo de material	EN 10270-1	-	Tipo de material
Estado das extremidades das molas	Encostado e rectificado	-	Estado das extremidades das molas
F1		N	Força da mola pré-tensionada
L1		mm	Comprimento da mola pré-tensionada
s1		mm	Deslocamento da mola pré-tensionada
F2		N	Força da mola tensionada
L2		mm	Comprimento da mola tensionada
s2		mm	Deslocamento da mola tensionada
d	3,6	mm	Diâmetro do arame
Di		mm	Diâmetro interno de enrolamento
D	21,4	mm	Diâmetro médio de enrolamento
De	25	mm	Diâmetro externo de enrolamento
Dd	17	mm	Maior diâmetro do mandril
Dh	26	mm	Diâmetro mais pequeno de manga
L0	33,3	mm	Comprimento não tensionado da mola
Lk		mm	Comprimento de dobra
Fn	577,274	N	Força máxima com carga estática
Ln	21,73	mm	Comprimento mais pequeno com carga estática
sn	11,57	mm	Maior deslocamento da mola com carga estática
Fndyn	528,779	N	Força máxima com carga dinâmica
Lndyn	22,7	mm	Comprimento mais pequeno com carga dinâmica
shdyn	5,24	mm	Maior deslocamento da mola com carga dinâmica
S	8,486	mm	Passo da mola (centro de enrolamento até centro de enrolamento)
n	3,5	Unidade	N.º de enrolamentos de efeito de mola
nt		Unidade	N.º total de enrolamentos
R	49,885	N/mm	Flecha da mola
Gew	29,751	g	Peso do artigo
Fntol	46,37	N	(+/-) tolerância para força máxima estática
Fndtol	45,65	N	(+/-) tolerância para força máxima dinâmica
Detol	0,35	mm	(+/-) tolerância para diâmetro de enrolamento
L0tol	0,76	mm	(+/-) tolerância para comprimento não tensionado da mola
PG	AA	-	Grupo de preços para este artigo
F1tol		N	(+/-) tolerância força da mola pré-tensionada
F2tol		N	(+/-) tolerância força da mola tensionada

Desenho técnico Mola de compressão

Ficha de dados Mola de compressão D-313K Aço mola Ø 3,6 x 21,4 x 33,3 mm

Ficha de dados baixar arquivo pdf

Característica de mola de metal Mola de compressão D-313K Aço mola Ø 3,6 x 21,4 x 33,3 mm

Característica de mola de metal baixar arquivo pdf

Dados CAD Mola de compressão D-313K Aço mola Ø 3,6 x 21,4 x 33,3 mm

Modelos CAD baixar: step, stl, iges ...

cálculo do caminho de força Mola de compressão D-313K Aço mola Ø 3,6 x 21,4 x 33,3 mm

cálculo do caminho de força Mola de compressão D-313K

Formulário de consulta Mola de compressão D-313K Aço mola Ø 3,6 x 21,4 x 33,3 mm

Formulário de consulta Mola de compressão D-313K

Molas de compressão semelhantes para Mola de compressão D-313K Aço mola Ø 3,6 x 21,4 x 33,3 mm

Molas de compressão semelhantes são listadas para comparação. Estas diferem da mola atual em termos de material, dimensões principais e carga.

Molas de compressão semelhantes feitas de um material diferente

As seguintes molas de compressão diferem da mola atual apenas no seu material.

número do artigo	Material	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Unidade)	R (N/mm)	Semelhança in %: Geral \| Geometria \| Carregar \| Rigidez
D-313K	EN 10270-1	3,6	25	33,3	577,274	21,73	11,57	3,5	49,885	100,0 \| 100,0 \| 100,0 \| 100,0
VD-313K	1.4310	3,6	25	33,3	495,818	21,73	11,57	3,5	42,846	92,9 \| 100,0 \| 92,9 \| 85,9

Número de molas metálicas semelhantes: 2

Molas de compressão semelhantes com uma configuração de suporte de carga diferente

As seguintes molas de compressão diferem da mola atual em termos de classificações de carga.

Prioridade

número do artigo	De (mm)	L0 (mm)	R (N/mm)	Material	Fn (N)	Ln (mm)	sn (mm)	Semelhança in % Geral \| Geometria \| Carregar \| Rigidez
D-263J	24	39,2	6,581	EN 10270-1	165,825	14	25,2	50,2 \| 79,5 \| 50,4 \| 20,7
D-288K-20	30	34	8,89	EN 10270-1	144,317	17,77	16,23	50,8 \| 86,4 \| 48,1 \| 17,8
D-263H-10	24	26,5	10,238	EN 10270-1	163,088	10,57	15,93	50,0 \| 78,9 \| 50,4 \| 20,5
D-268G	27,5	28,5	11,319	EN 10270-1	186,431	12,03	16,47	52,0 \| 82,0 \| 51,3 \| 22,7
D-273A-02	24	37,5	11,44	EN 10270-1	250,547	15,6	21,9	51,9 \| 84,7 \| 48,1 \| 22,9
D-288F	22,7	34	12,305	EN 10270-1	135,878	22,96	11,04	57,4 \| 87,9 \| 59,5 \| 24,7
D-274	22,5	36	14,212	EN 10270-1	291,853	15,47	20,54	55,3 \| 84,0 \| 53,4 \| 28,5
D-288Z-41	27	37,2	17,055	EN 10270-1	317,939	18,56	18,64	60,4 \| 88,5 \| 58,6 \| 34,2
D-313J-01	31,6	33,3	22,271	EN 10270-1	247,131	22,2	11,1	69,0 \| 93,0 \| 69,4 \| 44,6
D-303A-10	27,2	32	30,91	EN 10270-1	488,372	16,2	15,8	77,7 \| 92,3 \| 78,9 \| 62,0
D-288Z-30	21,5	30	37,237	EN 10270-1	441,293	18,15	11,85	82,7 \| 86,5 \| 87,0 \| 74,6
D-304	23,2	33,5	38,151	EN 10270-1	538,84	19,38	14,12	85,9 \| 93,7 \| 87,6 \| 76,5
D-303B	23,2	28	38,151	EN 10270-1	329,007	19,38	8,62	76,9 \| 88,6 \| 65,7 \| 76,5
D-288X-03	19,4	32	42,774	EN 10270-1	538,948	19,4	12,6	87,7 \| 84,8 \| 92,6 \| 85,7
D-313K	25	33,3	49,885	EN 10270-1	577,274	21,73	11,57	100,0 \| 100,0 \| 100,0 \| 100,0
D-334A-02	27	37	61,243	EN 10270-1	790,646	24,09	12,91	84,5 \| 90,9 \| 81,3 \| 81,5
D-313A-03	19,5	32	66,864	EN 10270-1	632,898	22,53	9,47	83,3 \| 88,6 \| 86,5 \| 74,7
D-335	24	33,5	93,143	EN 10270-1	891,843	23,93	9,58	74,2 \| 95,1 \| 73,8 \| 53,6
D-339R-05	27	37	104,786	EN 10270-1	1056,24	26,92	10,08	68,7 \| 87,5 \| 70,9 \| 47,6
D-359B	30	34	116,429	EN 10270-1	476,629	29,91	4,09	62,1 \| 84,4 \| 59,0 \| 42,8
D-339R-12	22,5	33,5	204,66	EN 10270-1	1391,685	26,7	6,8	54,8 \| 89,8 \| 50,1 \| 24,4
D-339S	22	31,8	222,708	EN 10270-1	1139,754	26,68	5,12	52,6 \| 87,8 \| 47,5 \| 22,4

Número de molas metálicas semelhantes: 21

Número de tarifa alfandegária: 73202081; Mola de compressão D-313K

País de origem: DE, German; Mola de compressão D-313K
