Mola de compressão D-288F Aço mola Ø 2,7 x 20 x 34 mm

Descontos por quantidade - Mola de compressão D-288F

Quantidade	Preço individual [EUR]
1	5,1600 EUR
2	3,6400 EUR
3	3,4700 EUR
7	2,4200 EUR
17	1,1500 EUR
37	0,8500 EUR
75	0,6800 EUR
125	0,4859 EUR
175	0,4196 EUR
250	0,3695 EUR
350	0,3536 EUR
450	0,3284 EUR

Mola de compressão Comprar

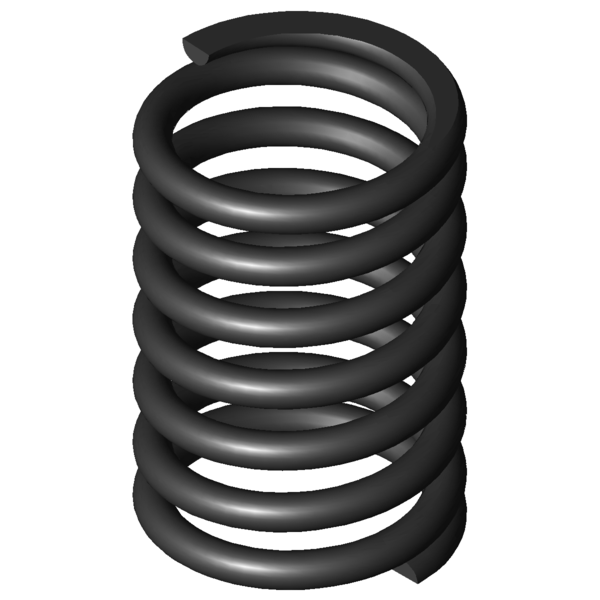

Imagem do Produto Mola de compressão D-288F

Quantidade:Quantidade: Adicionar ao Carrinho

Dados Técnicos - Mola de compressão D-288F

Símbolos	Valor	Unidade	Descrição
Tipo de material	EN 10270-1	-	Tipo de material
Estado das extremidades das molas	Encostado e rectificado	-	Estado das extremidades das molas
F1		N	Força da mola pré-tensionada
L1		mm	Comprimento da mola pré-tensionada
s1		mm	Deslocamento da mola pré-tensionada
F2		N	Força da mola tensionada
L2		mm	Comprimento da mola tensionada
s2		mm	Deslocamento da mola tensionada
d	2,7	mm	Diâmetro do arame
Di		mm	Diâmetro interno de enrolamento
D	20	mm	Diâmetro médio de enrolamento
De	22,7	mm	Diâmetro externo de enrolamento
Dd	16,5	mm	Maior diâmetro do mandril
Dh	23,5	mm	Diâmetro mais pequeno de manga
L0	34	mm	Comprimento não tensionado da mola
Lk		mm	Comprimento de dobra
Fn	135,878	N	Força máxima com carga estática
Ln	22,96	mm	Comprimento mais pequeno com carga estática
sn	11,04	mm	Maior deslocamento da mola com carga estática
Fndyn	119,109	N	Força máxima com carga dinâmica
Lndyn	24,32	mm	Comprimento mais pequeno com carga dinâmica
shdyn	9,68	mm	Maior deslocamento da mola com carga dinâmica
S	5,691	mm	Passo da mola (centro de enrolamento até centro de enrolamento)
n	5,5	Unidade	N.º de enrolamentos de efeito de mola
nt		Unidade	N.º total de enrolamentos
R	12,305	N/mm	Flecha da mola
Gew	21,3275	g	Peso do artigo
Fntol	15,58	N	(+/-) tolerância para força máxima estática
Fndtol	15,33	N	(+/-) tolerância para força máxima dinâmica
Detol	0,35	mm	(+/-) tolerância para diâmetro de enrolamento
L0tol	1,1	mm	(+/-) tolerância para comprimento não tensionado da mola
PG	J	-	Grupo de preços para este artigo
F1tol		N	(+/-) tolerância força da mola pré-tensionada
F2tol		N	(+/-) tolerância força da mola tensionada

Desenho técnico Mola de compressão

Ficha de dados Mola de compressão D-288F Aço mola Ø 2,7 x 20 x 34 mm

Ficha de dados baixar arquivo pdf

Característica de mola de metal Mola de compressão D-288F Aço mola Ø 2,7 x 20 x 34 mm

Característica de mola de metal baixar arquivo pdf

Dados CAD Mola de compressão D-288F Aço mola Ø 2,7 x 20 x 34 mm

Modelos CAD baixar: step, stl, iges ...

cálculo do caminho de força Mola de compressão D-288F Aço mola Ø 2,7 x 20 x 34 mm

cálculo do caminho de força Mola de compressão D-288F

Formulário de consulta Mola de compressão D-288F Aço mola Ø 2,7 x 20 x 34 mm

Formulário de consulta Mola de compressão D-288F

Molas de compressão semelhantes para Mola de compressão D-288F Aço mola Ø 2,7 x 20 x 34 mm

Molas de compressão semelhantes são listadas para comparação. Estas diferem da mola atual em termos de material, dimensões principais e carga.

Molas de compressão semelhantes feitas de um material diferente

As seguintes molas de compressão diferem da mola atual apenas no seu material.

número do artigo	Material	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Unidade)	R (N/mm)	Semelhança in %: Geral \| Geometria \| Carregar \| Rigidez
D-288F	EN 10270-1	2,7	22,7	34	135,878	22,96	11,04	5,5	12,305	100,0 \| 100,0 \| 100,0 \| 100,0
VD-288F	1.4310	2,7	22,7	34	116,705	22,96	11,04	5,5	10,568	92,9 \| 100,0 \| 92,9 \| 85,9

Número de molas metálicas semelhantes: 2

Molas de compressão semelhantes com uma configuração de suporte de carga diferente

As seguintes molas de compressão diferem da mola atual em termos de classificações de carga.

Prioridade

número do artigo	De (mm)	L0 (mm)	R (N/mm)	Material	Fn (N)	Ln (mm)	sn (mm)	Semelhança in % Geral \| Geometria \| Carregar \| Rigidez
D-145DG	21	31,4	0,232	EN 10270-1	4,642	11,35	20,05	35,0 \| 74,0 \| 29,2 \| 1,9
D-145DA	24	28,5	0,239	EN 10270-1	4,754	8,63	19,87	34,4 \| 71,8 \| 29,5 \| 1,9
D-207P	23,6	27,5	1,254	EN 10270-1	16,592	14,27	13,23	45,6 \| 78,8 \| 47,8 \| 10,2
D-180Y-01	19	32	1,271	EN 10270-1	29,689	8,64	23,36	39,9 \| 74,7 \| 34,6 \| 10,3
D-207JQ	22	33,3	1,71	EN 10270-1	39,432	10,25	23,05	45,3 \| 83,5 \| 38,5 \| 13,9
D-207J-70	20	38	2,327	EN 10270-1	65,234	9,97	28,03	46,8 \| 77,7 \| 43,7 \| 18,9
D-206D-01	17,4	34,3	2,73	EN 10270-1	68,658	9,15	25,15	48,4 \| 75,9 \| 47,2 \| 22,2
D-213	17,6	34	4,657	EN 10270-1	104,087	11,65	22,35	59,9 \| 78,9 \| 63,0 \| 37,8
D-232K	20	34,1	5,068	EN 10270-1	114,567	11,5	22,6	64,2 \| 84,8 \| 66,6 \| 41,2
D-239B	22	36,7	5,821	EN 10270-1	139,423	12,75	23,95	69,0 \| 87,9 \| 71,8 \| 47,3
D-240	22	41	5,821	EN 10270-1	156,014	14,2	26,8	65,4 \| 84,6 \| 64,1 \| 47,3
D-263J	24	39,2	6,581	EN 10270-1	165,825	14	25,2	68,0 \| 87,6 \| 62,9 \| 53,5
D-274A	22,5	40	9,044	EN 10270-1	167,817	21,45	18,56	78,6 \| 92,2 \| 70,2 \| 73,5
D-273A-02	24	37,5	11,44	EN 10270-1	250,547	15,6	21,9	79,3 \| 92,6 \| 52,3 \| 93,0
D-288F	22,7	34	12,305	EN 10270-1	135,878	22,96	11,04	100,0 \| 100,0 \| 100,0 \| 100,0
D-274	22,5	36	14,212	EN 10270-1	291,853	15,47	20,54	77,4 \| 95,4 \| 50,2 \| 86,6
D-273B	22,5	27	14,212	EN 10270-1	163,941	15,47	11,54	88,8 \| 90,4 \| 89,3 \| 86,6
D-278C	19,5	35	14,727	EN 10270-1	205,021	21,08	13,92	82,7 \| 91,9 \| 72,8 \| 83,6
D-279A	18,5	32	21,59	EN 10270-1	300,833	18,07	13,93	69,5 \| 89,4 \| 62,2 \| 57,0
D-288Z-30	21,5	30	37,237	EN 10270-1	441,293	18,15	11,85	62,0 \| 91,0 \| 62,0 \| 33,0
D-304	23,2	33,5	38,151	EN 10270-1	538,84	19,38	14,12	59,2 \| 93,6 \| 51,7 \| 32,3
D-303B	23,2	28	38,151	EN 10270-1	329,007	19,38	8,62	60,0 \| 88,2 \| 59,7 \| 32,2
D-288Z-50	21	28,5	40,427	EN 10270-1	419,749	18,12	10,38	60,8 \| 88,8 \| 63,2 \| 30,4
D-288X-03	19,4	32	42,774	EN 10270-1	538,948	19,4	12,6	58,7 \| 90,9 \| 56,4 \| 28,8
D-313K	25	33,3	49,885	EN 10270-1	577,274	21,73	11,57	57,4 \| 87,9 \| 59,5 \| 24,7
D-313A-03	19,5	32	66,864	EN 10270-1	632,898	22,53	9,47	53,1 \| 87,3 \| 53,6 \| 18,4
D-335	24	33,5	93,143	EN 10270-1	891,843	23,93	9,58	50,4 \| 86,9 \| 51,0 \| 13,2
D-339E-01	19	35	171,72	EN 10270-1	1171,185	28,18	6,82	42,2 \| 82,8 \| 36,7 \| 7,2
D-339R-12	22,5	33,5	204,66	EN 10270-1	1391,685	26,7	6,8	42,5 \| 85,9 \| 35,7 \| 6,0
D-339S	22	31,8	222,708	EN 10270-1	1139,754	26,68	5,12	39,4 \| 83,5 \| 29,1 \| 5,5

Número de molas metálicas semelhantes: 29

Número de tarifa alfandegária: 73202081; Mola de compressão D-288F

País de origem: DE, German; Mola de compressão D-288F
