Mola de compressão D-268G Aço mola Ø 2,5 x 25 x 28,5 mm

Descontos por quantidade - Mola de compressão D-268G

Quantidade	Preço individual [EUR]
1	5,1100 EUR
2	3,6000 EUR
3	3,4300 EUR
7	2,2200 EUR
17	1,1200 EUR
37	0,7400 EUR
75	0,5500 EUR
125	0,4570 EUR
175	0,4069 EUR
250	0,3567 EUR
350	0,3095 EUR
450	0,2652 EUR

Mola de compressão Comprar

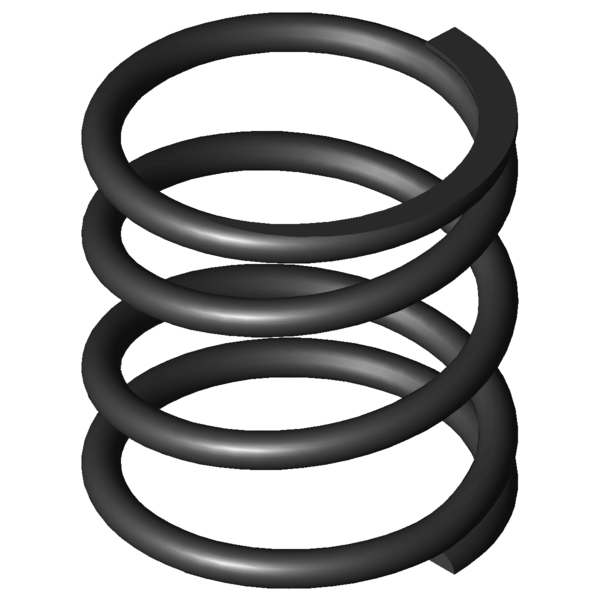

Imagem do Produto Mola de compressão D-268G

Quantidade:Quantidade: Adicionar ao Carrinho

Dados Técnicos - Mola de compressão D-268G

Símbolos	Valor	Unidade	Descrição
Tipo de material	EN 10270-1	-	Tipo de material
Estado das extremidades das molas	Encostado e rectificado	-	Estado das extremidades das molas
F1		N	Força da mola pré-tensionada
L1		mm	Comprimento da mola pré-tensionada
s1		mm	Deslocamento da mola pré-tensionada
F2		N	Força da mola tensionada
L2		mm	Comprimento da mola tensionada
s2		mm	Deslocamento da mola tensionada
d	2,5	mm	Diâmetro do arame
Di		mm	Diâmetro interno de enrolamento
D	25	mm	Diâmetro médio de enrolamento
De	27,5	mm	Diâmetro externo de enrolamento
Dd	21,8	mm	Maior diâmetro do mandril
Dh	28,8	mm	Diâmetro mais pequeno de manga
L0	28,5	mm	Comprimento não tensionado da mola
Lk		mm	Comprimento de dobra
Fn	186,431	N	Força máxima com carga estática
Ln	12,03	mm	Comprimento mais pequeno com carga estática
sn	16,47	mm	Maior deslocamento da mola com carga estática
Fndyn	177,715	N	Força máxima com carga dinâmica
Lndyn	12,8	mm	Comprimento mais pequeno com carga dinâmica
shdyn	7,4	mm	Maior deslocamento da mola com carga dinâmica
S	11,556	mm	Passo da mola (centro de enrolamento até centro de enrolamento)
n	2,25	Unidade	N.º de enrolamentos de efeito de mola
nt		Unidade	N.º total de enrolamentos
R	11,319	N/mm	Flecha da mola
Gew	12,9518	g	Peso do artigo
Fntol	13,8	N	(+/-) tolerância para força máxima estática
Fndtol	13,7	N	(+/-) tolerância para força máxima dinâmica
Detol	0,45	mm	(+/-) tolerância para diâmetro de enrolamento
L0tol	0,9	mm	(+/-) tolerância para comprimento não tensionado da mola
PG	H	-	Grupo de preços para este artigo
F1tol		N	(+/-) tolerância força da mola pré-tensionada
F2tol		N	(+/-) tolerância força da mola tensionada

Desenho técnico Mola de compressão

Ficha de dados Mola de compressão D-268G Aço mola Ø 2,5 x 25 x 28,5 mm

Ficha de dados baixar arquivo pdf

Característica de mola de metal Mola de compressão D-268G Aço mola Ø 2,5 x 25 x 28,5 mm

Característica de mola de metal baixar arquivo pdf

Dados CAD Mola de compressão D-268G Aço mola Ø 2,5 x 25 x 28,5 mm

Modelos CAD baixar: step, stl, iges ...

cálculo do caminho de força Mola de compressão D-268G Aço mola Ø 2,5 x 25 x 28,5 mm

cálculo do caminho de força Mola de compressão D-268G

Formulário de consulta Mola de compressão D-268G Aço mola Ø 2,5 x 25 x 28,5 mm

Formulário de consulta Mola de compressão D-268G

Molas de compressão semelhantes para Mola de compressão D-268G Aço mola Ø 2,5 x 25 x 28,5 mm

Molas de compressão semelhantes são listadas para comparação. Estas diferem da mola atual em termos de material, dimensões principais e carga.

Molas de compressão semelhantes feitas de um material diferente

As seguintes molas de compressão diferem da mola atual apenas no seu material.

número do artigo	Material	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Unidade)	R (N/mm)	Semelhança in %: Geral \| Geometria \| Carregar \| Rigidez
D-268G	EN 10270-1	2,5	27,5	28,5	186,431	12,03	16,47	2,25	11,319	100,0 \| 100,0 \| 100,0 \| 100,0
VD-268G	1.4310	2,5	27,5	28,5	159,931	12,05	16,45	2,25	9,722	92,9 \| 100,0 \| 92,8 \| 85,9

Número de molas metálicas semelhantes: 2

Molas de compressão semelhantes com uma configuração de suporte de carga diferente

As seguintes molas de compressão diferem da mola atual em termos de classificações de carga.

Prioridade

número do artigo	De (mm)	L0 (mm)	R (N/mm)	Material	Fn (N)	Ln (mm)	sn (mm)	Semelhança in % Geral \| Geometria \| Carregar \| Rigidez
D-145DA	24	28,5	0,239	EN 10270-1	4,754	8,63	19,87	40,2 \| 75,8 \| 42,7 \| 2,1
D-207P	23,6	27,5	1,254	EN 10270-1	16,592	14,27	13,23	45,9 \| 82,1 \| 44,6 \| 11,1
D-212B	19,8	29	3,164	EN 10270-1	58,706	10,45	18,55	55,4 \| 78,1 \| 60,1 \| 28,0
D-234K-01	30	34,5	3,3	EN 10270-1	79,962	10,27	24,23	56,4 \| 84,8 \| 55,4 \| 29,2
D-239A-08	25	25	5,954	EN 10270-1	90,444	9,81	15,19	69,7 \| 86,2 \| 70,4 \| 52,6
D-239A-12	23,5	25	7,289	EN 10270-1	111,309	9,73	15,27	75,0 \| 84,4 \| 76,2 \| 64,4
D-247A	20,5	27	7,355	EN 10270-1	105,929	12,6	14,4	73,4 \| 83,1 \| 72,1 \| 65,0
D-288K-20	30	34	8,89	EN 10270-1	144,317	17,77	16,23	84,9 \| 88,3 \| 88,0 \| 78,6
D-263H-10	24	26,5	10,238	EN 10270-1	163,088	10,57	15,93	90,7 \| 89,4 \| 92,1 \| 90,4
D-268G	27,5	28,5	11,319	EN 10270-1	186,431	12,03	16,47	100,0 \| 100,0 \| 100,0 \| 100,0
D-288K-10	33	25	11,367	EN 10270-1	139,392	12,74	12,26	87,0 \| 86,8 \| 74,6 \| 99,6
D-273B	22,5	27	14,212	EN 10270-1	163,941	15,47	11,54	83,6 \| 92,2 \| 79,0 \| 79,7
D-263VA	20	27,8	14,689	EN 10270-1	200,209	14,17	13,63	84,1 \| 87,4 \| 87,9 \| 77,1
D-288E-10	22,7	25	16,919	EN 10270-1	115,575	18,17	6,83	68,7 \| 87,6 \| 51,7 \| 66,9
D-288Z-41	27	37,2	17,055	EN 10270-1	317,939	18,56	18,64	75,3 \| 86,0 \| 73,5 \| 66,4
D-313J-01	31,6	33,3	22,271	EN 10270-1	247,131	22,2	11,1	67,6 \| 80,7 \| 71,4 \| 50,8
D-303A-10	27,2	32	30,91	EN 10270-1	488,372	16,2	15,8	64,1 \| 88,7 \| 67,1 \| 36,6
D-288P	20	27,2	35,16	EN 10270-1	360,926	16,93	10,27	58,3 \| 85,8 \| 57,0 \| 32,2
D-288Z-30	21,5	30	37,237	EN 10270-1	441,293	18,15	11,85	57,7 \| 85,5 \| 57,1 \| 30,4
D-303B	23,2	28	38,151	EN 10270-1	329,007	19,38	8,62	57,0 \| 86,9 \| 54,5 \| 29,7
D-304	23,2	33,5	38,151	EN 10270-1	538,84	19,38	14,12	57,4 \| 82,5 \| 60,2 \| 29,7
D-288Z-50	21	28,5	40,427	EN 10270-1	419,749	18,12	10,38	56,1 \| 86,6 \| 53,7 \| 28,0
D-313K	25	33,3	49,885	EN 10270-1	577,274	21,73	11,57	52,0 \| 82,0 \| 51,3 \| 22,7
D-334A-02	27	37	61,243	EN 10270-1	790,646	24,09	12,91	49,6 \| 79,2 \| 51,0 \| 18,5
D-309	19,2	27,5	74,514	EN 10270-1	622,939	19,14	8,36	45,7 \| 81,5 \| 40,3 \| 15,2

Número de molas metálicas semelhantes: 24

Número de tarifa alfandegária: 73202081; Mola de compressão D-268G

País de origem: DE, German; Mola de compressão D-268G
