Mola de compressão D-288E-10 Aço mola Ø 2,7 x 20 x 25 mm

Descontos por quantidade - Mola de compressão D-288E-10

Quantidade Preço individual [EUR]
1 5,1600 EUR
2 3,6400 EUR
3 3,4700 EUR
7 2,4200 EUR
17 1,1500 EUR
37 0,8500 EUR
75 0,6800 EUR
125 0,4859 EUR
175 0,4196 EUR
250 0,3695 EUR
350 0,3536 EUR
450 0,3284 EUR

Mola de compressão Comprar

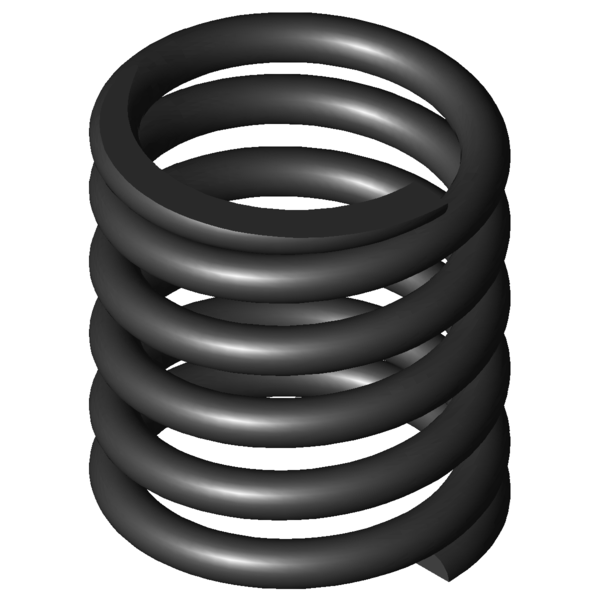

Imagem do Produto Mola de compressão D-288E-10
Imagem do Produto Mola de compressão D-288E-10
Quantidade: Adicionar ao Carrinho

Dados Técnicos - Mola de compressão D-288E-10

Símbolos Valor Unidade Descrição
Tipo de material EN 10270-1 - Tipo de material
Estado das extremidades das molas Encostado e rectificado - Estado das extremidades das molas
F1 N Força da mola pré-tensionada
L1 mm Comprimento da mola pré-tensionada
s1 mm Deslocamento da mola pré-tensionada
F2 N Força da mola tensionada
L2 mm Comprimento da mola tensionada
s2 mm Deslocamento da mola tensionada
d 2,7 mm Diâmetro do arame
Di mm Diâmetro interno de enrolamento
D 20 mm Diâmetro médio de enrolamento
De 22,7 mm Diâmetro externo de enrolamento
Dd 16,6 mm Maior diâmetro do mandril
Dh 23,5 mm Diâmetro mais pequeno de manga
L0 25 mm Comprimento não tensionado da mola
Lk mm Comprimento de dobra
Fn 115,575 N Força máxima com carga estática
Ln 18,17 mm Comprimento mais pequeno com carga estática
sn 6,83 mm Maior deslocamento da mola com carga estática
Fndyn 98,976 N Força máxima com carga dinâmica
Lndyn 19,15 mm Comprimento mais pequeno com carga dinâmica
shdyn 5,85 mm Maior deslocamento da mola com carga dinâmica
S 5,575 mm Passo da mola (centro de enrolamento até centro de enrolamento)
n 4 Unidade N.º de enrolamentos de efeito de mola
nt Unidade N.º total de enrolamentos
R 16,919 N/mm Flecha da mola
Gew 17,062 g Peso do artigo
Fntol 16,86 N (+/-) tolerância para força máxima estática
Fndtol 16,61 N (+/-) tolerância para força máxima dinâmica
Detol 0,35 mm (+/-) tolerância para diâmetro de enrolamento
L0tol 0,87 mm (+/-) tolerância para comprimento não tensionado da mola
PG J - Grupo de preços para este artigo
F1tol N (+/-) tolerância força da mola pré-tensionada
F2tol N (+/-) tolerância força da mola tensionada
Desenho técnico Mola de compressão
Desenho técnico Mola de compressão

Ficha de dados Mola de compressão D-288E-10 Aço mola Ø 2,7 x 20 x 25 mm

Ficha de dados baixar arquivo pdf

Característica de mola de metal Mola de compressão D-288E-10 Aço mola Ø 2,7 x 20 x 25 mm

Característica de mola de metal baixar arquivo pdf

Dados CAD Mola de compressão D-288E-10 Aço mola Ø 2,7 x 20 x 25 mm

Modelos CAD baixar: step, stl, iges ...

cálculo do caminho de força Mola de compressão D-288E-10 Aço mola Ø 2,7 x 20 x 25 mm

cálculo do caminho de força Mola de compressão D-288E-10

Formulário de consulta Mola de compressão D-288E-10 Aço mola Ø 2,7 x 20 x 25 mm

Formulário de consulta Mola de compressão D-288E-10

Molas de compressão semelhantes para Mola de compressão D-288E-10 Aço mola Ø 2,7 x 20 x 25 mm

Molas de compressão semelhantes são listadas para comparação. Estas diferem da mola atual em termos de material, dimensões principais e carga.

Molas de compressão semelhantes feitas de um material diferente

As seguintes molas de compressão diferem da mola atual apenas no seu material.

número do artigo Material d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Unidade) R (N/mm) Semelhança in %: Geral | Geometria | Carregar | Rigidez
D-288E-10 EN 10270-1 2,7 22,7 25 115,575 18,17 6,83 4 16,919 100,0 | 100,0 | 100,0 | 100,0
VD-288E-10 1.4310 2,7 22,7 25 118,868 16,82 8,18 4 14,532 92,1 | 100,0 | 90,4 | 85,9
Número de molas metálicas semelhantes: 2

Molas de compressão semelhantes com uma configuração de suporte de carga diferente

As seguintes molas de compressão diferem da mola atual em termos de classificações de carga.

Prioridade
número do artigo De (mm) L0 (mm) R (N/mm) Material Fn (N) Ln (mm) sn (mm) Semelhança in %
Geral | Geometria | Carregar | Rigidez
D-207P 23,6 27,5 1,254 EN 10270-1 16,592 14,27 13,23 40,8 | 82,1 | 33,0 | 7,4
D-206D-10 20,4 25 2,536 EN 10270-1 44,074 7,62 17,38 44,8 | 80,6 | 38,7 | 15,0
D-207O-01 23,6 19,5 2,787 EN 10270-1 31,546 8,18 11,32 46,0 | 77,8 | 43,8 | 16,5
D-207JV 18,5 25,6 2,999 EN 10270-1 47,429 9,79 15,81 46,0 | 78,2 | 42,1 | 17,7
D-212B 19,8 29 3,164 EN 10270-1 58,706 10,45 18,55 46,7 | 77,6 | 43,8 | 18,7
D-207W 21,6 25 3,338 EN 10270-1 54,947 8,54 16,46 49,7 | 84,8 | 44,5 | 19,7
D-239A-08 25 25 5,954 EN 10270-1 90,444 9,81 15,19 61,7 | 88,3 | 61,6 | 35,2
D-232J-02 20 22 7,096 EN 10270-1 90,543 9,24 12,76 62,9 | 80,9 | 65,9 | 41,9
D-239A-12 23,5 25 7,289 EN 10270-1 111,309 9,73 15,27 67,9 | 90,2 | 70,5 | 43,1
D-247A 20,5 27 7,355 EN 10270-1 105,929 12,6 14,4 66,2 | 85,7 | 69,5 | 43,5
D-239A-30 22 22,5 9,056 EN 10270-1 116,545 9,63 12,87 72,2 | 87,0 | 76,1 | 53,5
D-263H-10 24 26,5 10,238 EN 10270-1 163,088 10,57 15,93 69,2 | 90,1 | 56,9 | 60,5
D-273B 22,5 27 14,212 EN 10270-1 163,941 15,47 11,54 81,2 | 94,8 | 64,8 | 84,0
D-263VA 20 27,8 14,689 EN 10270-1 200,209 14,17 13,63 76,2 | 87,7 | 53,9 | 86,8
D-288E-10 22,7 25 16,919 EN 10270-1 115,575 18,17 6,83 100,0 | 100,0 | 100,0 | 100,0
D-279 18,5 27,5 27,759 EN 10270-1 342,471 15,16 12,34 64,6 | 88,3 | 44,5 | 61,0
D-288P 20 27,2 35,16 EN 10270-1 360,926 16,93 10,27 63,2 | 92,1 | 49,3 | 48,1
D-288Z-30 21,5 30 37,237 EN 10270-1 441,293 18,15 11,85 58,9 | 89,3 | 41,9 | 45,4
D-303B 23,2 28 38,151 EN 10270-1 329,007 19,38 8,62 64,0 | 90,5 | 57,2 | 44,3
D-288Z-50 21 28,5 40,427 EN 10270-1 419,749 18,12 10,38 59,5 | 90,1 | 46,7 | 41,8
D-288S-04 18,9 27,5 42,87 EN 10270-1 455,709 16,87 10,63 58,2 | 90,2 | 44,8 | 39,5
D-288X-02 19,4 25 58,328 EN 10270-1 539,532 15,75 9,25 56,5 | 92,9 | 47,6 | 29,0
D-309 19,2 27,5 74,514 EN 10270-1 622,939 19,14 8,36 53,2 | 86,6 | 50,1 | 22,7
D-313A-02 19,5 25 81,191 EN 10270-1 428,486 19,72 5,28 54,1 | 89,2 | 52,1 | 20,9
D-288Z-60 17 24 85,921 EN 10270-1 524,721 17,89 6,11 54,1 | 87,0 | 55,7 | 19,7
D-334B 25 24 140,806 EN 10270-1 967,228 17,13 6,87 50,8 | 84,8 | 55,7 | 12,0
D-313O 18 26 163,728 EN 10270-1 759,303 21,36 4,64 45,1 | 83,5 | 41,6 | 10,3
D-339B 20 28,8 181,92 EN 10270-1 921,241 23,74 5,06 44,5 | 80,8 | 43,3 | 9,3
D-339S 22 31,8 222,708 EN 10270-1 1139,754 26,68 5,12 42,9 | 78,5 | 42,6 | 7,6
Número de molas metálicas semelhantes: 28

Número de tarifa alfandegária: 73202081; Mola de compressão D-288E-10

País de origem: DE, German; Mola de compressão D-288E-10
