Mola de compressão D-298B Aço mola Ø 3,2 x 29,8 x 43 mm

Descontos por quantidade - Mola de compressão D-298B

Quantidade Preço individual [EUR]
1 5,4200 EUR
2 3,8200 EUR
3 3,6400 EUR
7 2,6600 EUR
17 1,3800 EUR
37 1,0200 EUR
75 0,8900 EUR
125 0,5823 EUR
175 0,5445 EUR
250 0,4945 EUR
350 0,4610 EUR
450 0,4169 EUR

Mola de compressão Comprar

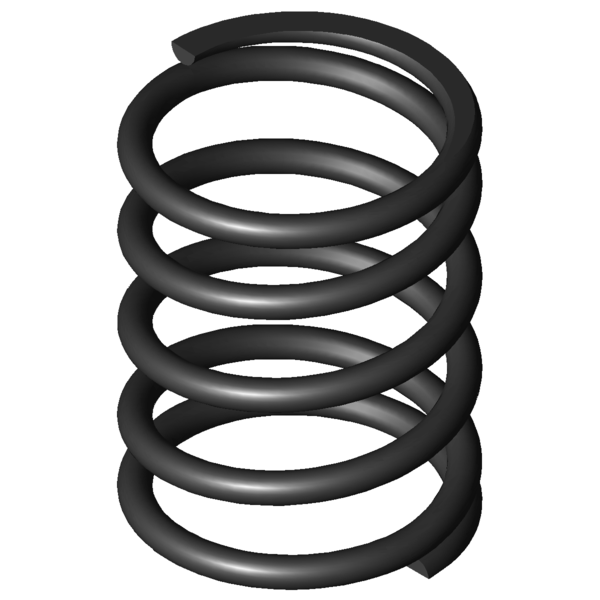

Imagem do Produto Mola de compressão D-298B
Imagem do Produto Mola de compressão D-298B
Quantidade: Adicionar ao Carrinho

Dados Técnicos - Mola de compressão D-298B

Símbolos Valor Unidade Descrição
Tipo de material EN 10270-1 - Tipo de material
Estado das extremidades das molas Encostado e rectificado - Estado das extremidades das molas
F1 N Força da mola pré-tensionada
L1 mm Comprimento da mola pré-tensionada
s1 mm Deslocamento da mola pré-tensionada
F2 N Força da mola tensionada
L2 mm Comprimento da mola tensionada
s2 mm Deslocamento da mola tensionada
d 3,2 mm Diâmetro do arame
Di mm Diâmetro interno de enrolamento
D 29,8 mm Diâmetro médio de enrolamento
De 33 mm Diâmetro externo de enrolamento
Dd 25,7 mm Maior diâmetro do mandril
Dh 34,2 mm Diâmetro mais pequeno de manga
L0 43 mm Comprimento não tensionado da mola
Lk mm Comprimento de dobra
Fn 263,223 N Força máxima com carga estática
Ln 20,18 mm Comprimento mais pequeno com carga estática
sn 22,82 mm Maior deslocamento da mola com carga estática
Fndyn 248,31 N Força máxima com carga dinâmica
Lndyn 21,47 mm Comprimento mais pequeno com carga dinâmica
shdyn 14,12 mm Maior deslocamento da mola com carga dinâmica
S 11,371 mm Passo da mola (centro de enrolamento até centro de enrolamento)
n 3,5 Unidade N.º de enrolamentos de efeito de mola
nt Unidade N.º total de enrolamentos
R 11,533 N/mm Flecha da mola
Gew 32,734 g Peso do artigo
Fntol 19,19 N (+/-) tolerância para força máxima estática
Fndtol 18,97 N (+/-) tolerância para força máxima dinâmica
Detol 0,5 mm (+/-) tolerância para diâmetro de enrolamento
L0tol 1,32 mm (+/-) tolerância para comprimento não tensionado da mola
PG L - Grupo de preços para este artigo
F1tol N (+/-) tolerância força da mola pré-tensionada
F2tol N (+/-) tolerância força da mola tensionada
Desenho técnico Mola de compressão
Desenho técnico Mola de compressão

Ficha de dados Mola de compressão D-298B Aço mola Ø 3,2 x 29,8 x 43 mm

Ficha de dados baixar arquivo pdf

Característica de mola de metal Mola de compressão D-298B Aço mola Ø 3,2 x 29,8 x 43 mm

Característica de mola de metal baixar arquivo pdf

Dados CAD Mola de compressão D-298B Aço mola Ø 3,2 x 29,8 x 43 mm

Modelos CAD baixar: step, stl, iges ...

cálculo do caminho de força Mola de compressão D-298B Aço mola Ø 3,2 x 29,8 x 43 mm

cálculo do caminho de força Mola de compressão D-298B

Formulário de consulta Mola de compressão D-298B Aço mola Ø 3,2 x 29,8 x 43 mm

Formulário de consulta Mola de compressão D-298B

Molas de compressão semelhantes para Mola de compressão D-298B Aço mola Ø 3,2 x 29,8 x 43 mm

Molas de compressão semelhantes são listadas para comparação. Estas diferem da mola atual em termos de material, dimensões principais e carga.

Molas de compressão semelhantes feitas de um material diferente

As seguintes molas de compressão diferem da mola atual apenas no seu material.

número do artigo Material d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Unidade) R (N/mm) Semelhança in %: Geral | Geometria | Carregar | Rigidez
D-298B EN 10270-1 3,2 33 43 263,223 20,18 22,82 3,5 11,533 85,2 | 90,0 | 88,4 | 77,1
VD-298B 1.4310 3,2 33 43 226,081 20,18 22,82 3,5 9,906 92,9 | 100,0 | 92,9 | 85,9
Número de molas metálicas semelhantes: 2

Molas de compressão semelhantes com uma configuração de suporte de carga diferente

As seguintes molas de compressão diferem da mola atual em termos de classificações de carga.

Prioridade
número do artigo De (mm) L0 (mm) R (N/mm) Material Fn (N) Ln (mm) sn (mm) Semelhança in %
Geral | Geometria | Carregar | Rigidez
D-206A-20 34 54 0,174 EN 10270-1 5,872 20,21 33,79 36,6 | 73,5 | 34,9 | 1,5
D-207JL 26,5 45 0,943 EN 10270-1 32,1 10,96 34,04 46,3 | 79,2 | 49,1 | 10,6
D-233E-22 30 42 2,119 EN 10270-1 68,777 9,55 32,45 55,6 | 84,5 | 58,3 | 23,8
D-234L 30 50 2,122 EN 10270-1 76,888 13,76 36,24 55,8 | 88,5 | 55,1 | 23,9
D-234K-01 30 34,5 3,3 EN 10270-1 79,962 10,27 24,23 58,5 | 81,6 | 56,8 | 37,1
D-239A-10 23,5 43 4,686 EN 10270-1 140,986 12,91 30,09 61,1 | 77,9 | 64,7 | 40,6
D-268B 31 45 4,912 EN 10270-1 140,813 16,33 28,67 75,1 | 93,9 | 76,1 | 55,2
D-263Z-10 34,5 44 5,398 EN 10270-1 169,644 12,57 31,43 76,6 | 90,0 | 79,1 | 60,7
D-288K-11 33 50 5,684 EN 10270-1 171,22 19,87 30,13 80,1 | 95,0 | 81,4 | 63,9
D-288Z-20 33 48,3 8,732 EN 10270-1 254,76 19,13 29,18 97,0 | 93,9 | 98,9 | 98,2
D-288L 30 47 8,89 EN 10270-1 259,893 17,77 29,23 100,0 | 100,0 | 100,0 | 100,0
D-288K-20 30 34 8,89 EN 10270-1 144,317 17,77 16,23 75,3 | 85,8 | 63,0 | 77,1
D-298B 33 43 11,533 EN 10270-1 263,223 20,18 22,82 85,2 | 90,0 | 88,4 | 77,1
D-313J-02 31,6 53,9 14,172 EN 10270-1 327,711 30,78 23,12 76,2 | 86,6 | 79,2 | 62,7
D-288Z-31 28 40 15,089 EN 10270-1 322,248 18,64 21,36 75,5 | 90,6 | 76,9 | 58,9
D-299 28,2 42,5 19,533 EN 10270-1 444,477 19,75 22,75 68,1 | 90,6 | 68,2 | 45,5
D-313J-01 31,6 33,3 22,271 EN 10270-1 247,131 22,2 11,1 70,1 | 87,4 | 71,3 | 51,8
D-324A 36 41 22,74 EN 10270-1 369,661 24,74 16,26 70,3 | 89,0 | 71,2 | 50,7
D-313J-06 28,6 38,9 31,289 EN 10270-1 529,675 21,97 16,93 55,7 | 85,3 | 53,5 | 28,4
D-313K-01 25 43 34,919 EN 10270-1 525,394 27,95 15,05 53,4 | 84,2 | 50,5 | 25,5
D-330 29 41 47,689 EN 10270-1 800,209 24,22 16,78 49,4 | 84,6 | 44,9 | 18,6
D-354B 37 43 55,517 EN 10270-1 703,673 30,33 12,67 50,5 | 84,4 | 46,5 | 20,8
D-339O 32 41,7 57,392 EN 10270-1 831,766 27,21 14,49 45,8 | 81,6 | 40,4 | 15,5
D-359A-01 34 48 65,267 EN 10270-1 978,405 33,01 14,99 44,4 | 80,7 | 38,9 | 13,6
D-360A 30 50 74,091 EN 10270-1 645,98 41,28 8,72 43,5 | 83,3 | 35,0 | 12,0
D-364J-08 42 44 76,683 EN 10270-1 1301,313 27,03 16,97 46,8 | 78,2 | 47,3 | 15,0
D-364K 38 48,6 77,589 EN 10270-1 1196,171 33,18 15,42 45,8 | 77,8 | 44,8 | 14,9
D-364R-90 39 47 104,969 EN 10270-1 1149,113 36,05 10,95 41,0 | 76,5 | 35,4 | 11,0
Número de molas metálicas semelhantes: 27

Número de tarifa alfandegária: 73202081; Mola de compressão D-298B

País de origem: DE, German; Mola de compressão D-298B
