Mola de compressão VD-298B Aço inoxidáve Ø 3,2 x 29,8 x 43 mm

Descontos por quantidade - Mola de compressão VD-298B

Quantidade	Preço individual [EUR]
1	5,7800 EUR
2	4,0800 EUR
3	3,8900 EUR
7	3,0700 EUR
17	1,5900 EUR
37	1,2800 EUR
75	1,1200 EUR
125	0,8513 EUR
175	0,7951 EUR
250	0,7263 EUR
350	0,6128 EUR
450	0,5811 EUR

Mola de compressão Comprar

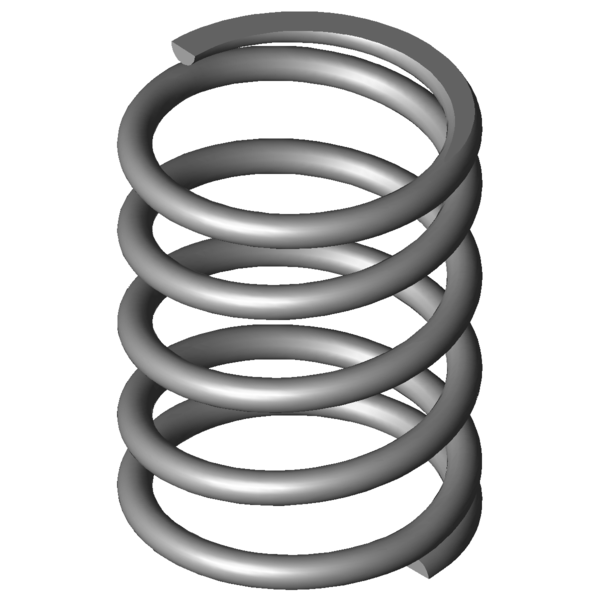

Imagem do Produto Mola de compressão VD-298B

Quantidade:Quantidade: Adicionar ao Carrinho

Dados Técnicos - Mola de compressão VD-298B

Símbolos	Valor	Unidade	Descrição
Tipo de material	1.4310	-	Tipo de material
Estado das extremidades das molas	Encostado e rectificado	-	Estado das extremidades das molas
F1		N	Força da mola pré-tensionada
L1		mm	Comprimento da mola pré-tensionada
s1		mm	Deslocamento da mola pré-tensionada
F2		N	Força da mola tensionada
L2		mm	Comprimento da mola tensionada
s2		mm	Deslocamento da mola tensionada
d	3,2	mm	Diâmetro do arame
Di		mm	Diâmetro interno de enrolamento
D	29,8	mm	Diâmetro médio de enrolamento
De	33	mm	Diâmetro externo de enrolamento
Dd	25,7	mm	Maior diâmetro do mandril
Dh	34,2	mm	Diâmetro mais pequeno de manga
L0	43	mm	Comprimento não tensionado da mola
Lk		mm	Comprimento de dobra
Fn	226,081	N	Força máxima com carga estática
Ln	20,18	mm	Comprimento mais pequeno com carga estática
sn	22,82	mm	Maior deslocamento da mola com carga estática
Fndyn	213,273	N	Força máxima com carga dinâmica
Lndyn	21,47	mm	Comprimento mais pequeno com carga dinâmica
shdyn	11,2	mm	Maior deslocamento da mola com carga dinâmica
S	11,371	mm	Passo da mola (centro de enrolamento até centro de enrolamento)
n	3,5	Unidade	N.º de enrolamentos de efeito de mola
nt		Unidade	N.º total de enrolamentos
R	9,906	N/mm	Flecha da mola
Gew	32,734	g	Peso do artigo
Fntol	19,19	N	(+/-) tolerância para força máxima estática
Fndtol	18,97	N	(+/-) tolerância para força máxima dinâmica
Detol	0,5	mm	(+/-) tolerância para diâmetro de enrolamento
L0tol	1,32	mm	(+/-) tolerância para comprimento não tensionado da mola
PG	O	-	Grupo de preços para este artigo
F1tol		N	(+/-) tolerância força da mola pré-tensionada
F2tol		N	(+/-) tolerância força da mola tensionada

Desenho técnico Mola de compressão

Ficha de dados Mola de compressão VD-298B Aço inoxidáve Ø 3,2 x 29,8 x 43 mm

Ficha de dados baixar arquivo pdf

Característica de mola de metal Mola de compressão VD-298B Aço inoxidáve Ø 3,2 x 29,8 x 43 mm

Característica de mola de metal baixar arquivo pdf

Dados CAD Mola de compressão VD-298B Aço inoxidáve Ø 3,2 x 29,8 x 43 mm

Modelos CAD baixar: step, stl, iges ...

cálculo do caminho de força Mola de compressão VD-298B Aço inoxidáve Ø 3,2 x 29,8 x 43 mm

cálculo do caminho de força Mola de compressão VD-298B

Formulário de consulta Mola de compressão VD-298B Aço inoxidáve Ø 3,2 x 29,8 x 43 mm

Formulário de consulta Mola de compressão VD-298B

Molas de compressão semelhantes para Mola de compressão VD-298B Aço inoxidáve Ø 3,2 x 29,8 x 43 mm

Molas de compressão semelhantes são listadas para comparação. Estas diferem da mola atual em termos de material, dimensões principais e carga.

Molas de compressão semelhantes feitas de um material diferente

As seguintes molas de compressão diferem da mola atual apenas no seu material.

número do artigo	Material	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Unidade)	R (N/mm)	Semelhança in %: Geral \| Geometria \| Carregar \| Rigidez
VD-298B	1.4310	3,2	33	43	226,081	20,18	22,82	3,5	9,906	100,0 \| 100,0 \| 100,0 \| 100,0
D-298B	EN 10270-1	3,2	33	43	263,223	20,18	22,82	3,5	11,533	92,9 \| 100,0 \| 92,9 \| 85,9

Número de molas metálicas semelhantes: 2

Molas de compressão semelhantes com uma configuração de suporte de carga diferente

As seguintes molas de compressão diferem da mola atual em termos de classificações de carga.

Prioridade

número do artigo	De (mm)	L0 (mm)	R (N/mm)	Material	Fn (N)	Ln (mm)	sn (mm)	Semelhança in % Geral \| Geometria \| Carregar \| Rigidez
VD-206A-20	34	54	0,149	1.4310	5,043	20,21	33,79	36,6 \| 73,5 \| 34,9 \| 1,5
VD-207JL	26,5	45	0,81	1.4310	27,57	10,96	34,04	40,7 \| 74,2 \| 39,6 \| 8,2
VD-233E-22	30	42	1,82	1.4310	59,072	9,55	32,45	49,4 \| 81,6 \| 48,2 \| 18,4
VD-234L	30	50	1,822	1.4310	66,039	13,76	36,24	48,1 \| 79,8 \| 46,1 \| 18,4
VD-234K-01	30	34,5	2,834	1.4310	68,594	10,3	24,2	56,3 \| 77,9 \| 62,3 \| 28,6
VD-239A-10	23,5	43	4,025	1.4310	121,093	12,91	30,09	61,1 \| 77,9 \| 64,7 \| 40,6
VD-268B	31	45	4,219	1.4310	120,943	16,33	28,67	66,1 \| 89,2 \| 66,5 \| 42,6
VD-263Z-10	34,5	44	4,636	1.4310	145,568	12,6	31,4	68,6 \| 90,5 \| 68,5 \| 46,8
VD-288K-11	33	50	4,882	1.4310	147,06	19,87	30,13	70,3 \| 91,2 \| 70,4 \| 49,3
VD-288Z-20	33	48,3	7,5	1.4310	218,813	19,13	29,18	85,8 \| 94,3 \| 87,5 \| 75,7
VD-288L	30	47	7,636	1.4310	223,221	17,77	29,23	85,2 \| 90,0 \| 88,4 \| 77,1
VD-288K-20	30	34	7,636	1.4310	123,954	17,77	16,23	75,3 \| 85,8 \| 63,0 \| 77,1
VD-298B	33	43	9,906	1.4310	226,081	20,18	22,82	100,0 \| 100,0 \| 100,0 \| 100,0
VD-313J-02	31,6	53,9	12,173	1.4310	281,47	30,78	23,12	86,3 \| 88,1 \| 89,5 \| 81,4
VD-288Z-31	28	40	12,96	1.4310	276,777	18,64	21,36	84,9 \| 90,5 \| 87,6 \| 76,5
VD-299	28,2	42,5	16,777	1.4310	381,759	19,75	22,75	77,8 \| 94,8 \| 79,5 \| 59,0
VD-313J-01	31,6	33,3	19,128	1.4310	212,26	22,2	11,1	70,1 \| 87,4 \| 71,3 \| 51,8
VD-324A	36	41	19,531	1.4310	317,5	24,74	16,26	70,3 \| 89,0 \| 71,2 \| 50,7
VD-313J-06	28,6	38,9	26,874	1.4310	454,935	21,97	16,93	62,5 \| 88,7 \| 61,9 \| 36,9
VD-313K-01	25	43	29,992	1.4310	451,258	27,95	15,05	59,8 \| 88,2 \| 58,0 \| 33,0
VD-330	29	41	40,96	1.4310	687,296	24,22	16,78	55,0 \| 87,7 \| 53,2 \| 24,2
VD-354B	37	43	47,684	1.4310	604,382	30,33	12,67	50,5 \| 84,4 \| 46,5 \| 20,8
VD-339O	32	41,7	49,294	1.4310	714,4	27,21	14,49	52,0 \| 88,4 \| 47,6 \| 20,1
VD-359A-01	34	48	56,058	1.4310	840,347	33,01	14,99	49,2 \| 83,5 \| 46,3 \| 17,7
VD-360A	30	50	63,636	1.4310	554,83	41,28	8,72	45,1 \| 80,3 \| 39,5 \| 15,6
VD-364J-08	42	44	65,863	1.4310	1116,375	27,05	16,95	46,8 \| 78,2 \| 47,3 \| 15,0
VD-364K	38	48,6	66,641	1.4310	1027,386	33,18	15,42	45,8 \| 77,8 \| 44,8 \| 14,9
VD-364R-90	39	47	90,158	1.4310	986,968	36,05	10,95	41,0 \| 76,5 \| 35,4 \| 11,0

Número de molas metálicas semelhantes: 27

Número de tarifa alfandegária: 73202081; Mola de compressão VD-298B

País de origem: DE, German; Mola de compressão VD-298B
