Mola de compressão D-268B Aço mola Ø 2,5 x 28,5 x 45 mm

Descontos por quantidade - Mola de compressão D-268B

Quantidade	Preço individual [EUR]
1	5,1100 EUR
2	3,6000 EUR
3	3,4300 EUR
7	2,2200 EUR
17	1,1200 EUR
37	0,7400 EUR
75	0,5500 EUR
125	0,4570 EUR
175	0,4069 EUR
250	0,3567 EUR
350	0,3095 EUR
450	0,2652 EUR

Mola de compressão Comprar

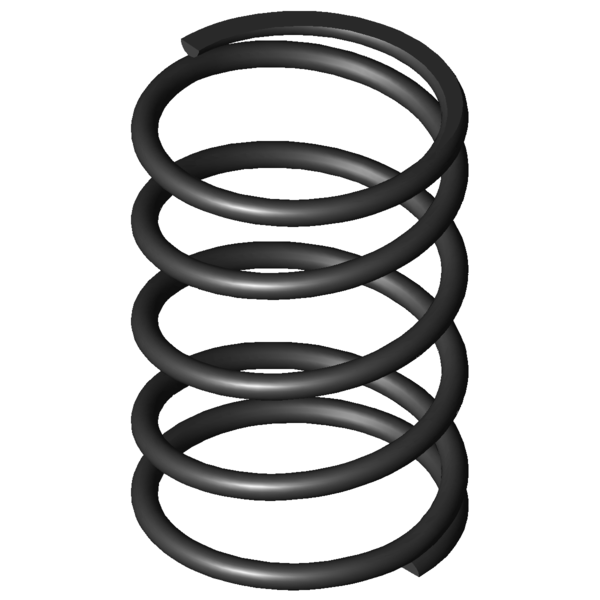

Imagem do Produto Mola de compressão D-268B

Quantidade:Quantidade: Adicionar ao Carrinho

Dados Técnicos - Mola de compressão D-268B

Símbolos	Valor	Unidade	Descrição
Tipo de material	EN 10270-1	-	Tipo de material
Estado das extremidades das molas	Encostado e rectificado	-	Estado das extremidades das molas
F1		N	Força da mola pré-tensionada
L1		mm	Comprimento da mola pré-tensionada
s1		mm	Deslocamento da mola pré-tensionada
F2		N	Força da mola tensionada
L2		mm	Comprimento da mola tensionada
s2		mm	Deslocamento da mola tensionada
d	2,5	mm	Diâmetro do arame
Di		mm	Diâmetro interno de enrolamento
D	28,5	mm	Diâmetro médio de enrolamento
De	31	mm	Diâmetro externo de enrolamento
Dd	25,2	mm	Maior diâmetro do mandril
Dh	32,3	mm	Diâmetro mais pequeno de manga
L0	45	mm	Comprimento não tensionado da mola
Lk		mm	Comprimento de dobra
Fn	140,813	N	Força máxima com carga estática
Ln	16,33	mm	Comprimento mais pequeno com carga estática
sn	28,67	mm	Maior deslocamento da mola com carga estática
Fndyn	134,48	N	Força máxima com carga dinâmica
Lndyn	17,62	mm	Comprimento mais pequeno com carga dinâmica
shdyn	17,4	mm	Maior deslocamento da mola com carga dinâmica
S	12,143	mm	Passo da mola (centro de enrolamento até centro de enrolamento)
n	3,5	Unidade	N.º de enrolamentos de efeito de mola
nt		Unidade	N.º total de enrolamentos
R	4,912	N/mm	Flecha da mola
Gew	19,1077	g	Peso do artigo
Fntol	10,8	N	(+/-) tolerância para força máxima estática
Fndtol	10,7	N	(+/-) tolerância para força máxima dinâmica
Detol	0,5	mm	(+/-) tolerância para diâmetro de enrolamento
L0tol	1,77	mm	(+/-) tolerância para comprimento não tensionado da mola
PG	H	-	Grupo de preços para este artigo
F1tol		N	(+/-) tolerância força da mola pré-tensionada
F2tol		N	(+/-) tolerância força da mola tensionada

Desenho técnico Mola de compressão

Ficha de dados Mola de compressão D-268B Aço mola Ø 2,5 x 28,5 x 45 mm

Ficha de dados baixar arquivo pdf

Característica de mola de metal Mola de compressão D-268B Aço mola Ø 2,5 x 28,5 x 45 mm

Característica de mola de metal baixar arquivo pdf

Dados CAD Mola de compressão D-268B Aço mola Ø 2,5 x 28,5 x 45 mm

Modelos CAD baixar: step, stl, iges ...

cálculo do caminho de força Mola de compressão D-268B Aço mola Ø 2,5 x 28,5 x 45 mm

cálculo do caminho de força Mola de compressão D-268B

Formulário de consulta Mola de compressão D-268B Aço mola Ø 2,5 x 28,5 x 45 mm

Formulário de consulta Mola de compressão D-268B

Molas de compressão semelhantes para Mola de compressão D-268B Aço mola Ø 2,5 x 28,5 x 45 mm

Molas de compressão semelhantes são listadas para comparação. Estas diferem da mola atual em termos de material, dimensões principais e carga.

Molas de compressão semelhantes feitas de um material diferente

As seguintes molas de compressão diferem da mola atual apenas no seu material.

número do artigo	Material	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Unidade)	R (N/mm)	Semelhança in %: Geral \| Geometria \| Carregar \| Rigidez
D-268B	EN 10270-1	2,5	31	45	140,813	16,33	28,67	3,5	4,912	100,0 \| 100,0 \| 100,0 \| 100,0
VD-268B	1.4310	2,5	31	45	120,943	16,33	28,67	3,5	4,219	92,9 \| 100,0 \| 92,9 \| 85,9

Número de molas metálicas semelhantes: 2

Molas de compressão semelhantes com uma configuração de suporte de carga diferente

As seguintes molas de compressão diferem da mola atual em termos de classificações de carga.

Prioridade

número do artigo	De (mm)	L0 (mm)	R (N/mm)	Material	Fn (N)	Ln (mm)	sn (mm)	Semelhança in % Geral \| Geometria \| Carregar \| Rigidez
D-145DB	24	44,5	0,152	EN 10270-1	4,885	12,41	32,09	40,5 \| 72,1 \| 46,4 \| 3,1
D-207JL	26,5	45	0,943	EN 10270-1	32,1	10,96	34,04	51,5 \| 81,8 \| 53,5 \| 19,2
D-233E-22	30	42	2,119	EN 10270-1	68,777	9,55	32,45	66,4 \| 87,4 \| 68,6 \| 43,2
D-234L	30	50	2,122	EN 10270-1	76,888	13,76	36,24	66,3 \| 88,9 \| 66,9 \| 43,2
D-234K-01	30	34,5	3,3	EN 10270-1	79,962	10,27	24,23	74,1 \| 84,5 \| 70,6 \| 67,2
D-268B	31	45	4,912	EN 10270-1	140,813	16,33	28,67	100,0 \| 100,0 \| 100,0 \| 100,0
D-263Z-10	34,5	44	5,398	EN 10270-1	169,644	12,57	31,43	91,3 \| 95,9 \| 87,1 \| 91,0
D-288K-11	33	50	5,684	EN 10270-1	171,22	19,87	30,13	88,7 \| 91,1 \| 88,7 \| 86,4
D-269	27,5	49	7,277	EN 10270-1	234,313	16,8	32,2	78,5 \| 93,5 \| 74,6 \| 67,5
D-288Z-20	33	48,3	8,732	EN 10270-1	254,76	19,13	29,18	74,4 \| 90,1 \| 76,8 \| 56,3
D-288L	30	47	8,89	EN 10270-1	259,893	17,77	29,23	75,1 \| 93,9 \| 76,1 \| 55,2
D-288K-20	30	34	8,89	EN 10270-1	144,317	17,77	16,23	73,2 \| 87,2 \| 77,1 \| 55,2
D-298B	33	43	11,533	EN 10270-1	263,223	20,18	22,82	66,1 \| 89,2 \| 66,5 \| 42,6
D-299A	28,2	50,8	12,43	EN 10270-1	291,228	27,37	23,43	63,5 \| 85,9 \| 65,0 \| 39,5
D-313J-02	31,6	53,9	14,172	EN 10270-1	327,711	30,78	23,12	60,0 \| 83,7 \| 61,8 \| 34,7
D-288Z-31	28	40	15,089	EN 10270-1	322,248	18,64	21,36	59,7 \| 87,5 \| 59,1 \| 32,6
D-299	28,2	42,5	19,533	EN 10270-1	444,477	19,75	22,75	56,2 \| 87,8 \| 55,5 \| 25,1
D-313J-01	31,6	33,3	22,271	EN 10270-1	247,131	22,2	11,1	50,1 \| 80,5 \| 47,8 \| 22,1
D-324A	36	41	22,74	EN 10270-1	369,661	24,74	16,26	49,6 \| 79,9 \| 47,4 \| 21,6
D-313J-06	28,6	38,9	31,289	EN 10270-1	529,675	21,97	16,93	47,1 \| 82,7 \| 42,8 \| 15,7
D-313L	25	48,2	31,745	EN 10270-1	576,821	30,03	18,17	46,8 \| 81,2 \| 43,9 \| 15,5

Número de molas metálicas semelhantes: 20

Número de tarifa alfandegária: 73202081; Mola de compressão D-268B

País de origem: DE, German; Mola de compressão D-268B
