Mola de compressão D-339P Aço mola Ø 4,5 x 27,5 x 60,4 mm

Descontos por quantidade - Mola de compressão D-339P

Quantidade	Preço individual [EUR]
1	12,9200 EUR
2	10,2900 EUR
3	5,8600 EUR
7	3,7100 EUR
17	2,3700 EUR
37	2,0000 EUR
75	1,9100 EUR
125	1,8670 EUR
175	1,8647 EUR
250	1,8186 EUR
350	1,7923 EUR

Mola de compressão Comprar

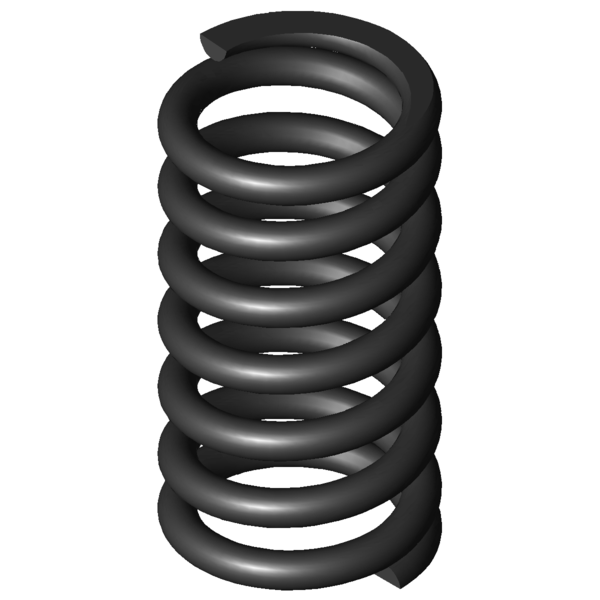

Imagem do Produto Mola de compressão D-339P

Quantidade:Quantidade: Adicionar ao Carrinho

Dados Técnicos - Mola de compressão D-339P

Símbolos	Valor	Unidade	Descrição
Tipo de material	EN 10270-1	-	Tipo de material
Estado das extremidades das molas	Encostado e rectificado	-	Estado das extremidades das molas
F1		N	Força da mola pré-tensionada
L1		mm	Comprimento da mola pré-tensionada
s1		mm	Deslocamento da mola pré-tensionada
F2		N	Força da mola tensionada
L2		mm	Comprimento da mola tensionada
s2		mm	Deslocamento da mola tensionada
d	4,5	mm	Diâmetro do arame
Di		mm	Diâmetro interno de enrolamento
D	27,5	mm	Diâmetro médio de enrolamento
De	32	mm	Diâmetro externo de enrolamento
Dd	22,1	mm	Maior diâmetro do mandril
Dh	33,2	mm	Diâmetro mais pequeno de manga
L0	60,4	mm	Comprimento não tensionado da mola
Lk		mm	Comprimento de dobra
Fn	832,288	N	Força máxima com carga estática
Ln	37,61	mm	Comprimento mais pequeno com carga estática
sn	22,79	mm	Maior deslocamento da mola com carga estática
Fndyn	761,853	N	Força máxima com carga dinâmica
Lndyn	39,54	mm	Comprimento mais pequeno com carga dinâmica
shdyn	10,63	mm	Maior deslocamento da mola com carga dinâmica
S	10,164	mm	Passo da mola (centro de enrolamento até centro de enrolamento)
n	5,5	Unidade	N.º de enrolamentos de efeito de mola
nt		Unidade	N.º total de enrolamentos
R	36,522	N/mm	Flecha da mola
Gew	81,459	g	Peso do artigo
Fntol	58,29	N	(+/-) tolerância para força máxima estática
Fndtol	52,33	N	(+/-) tolerância para força máxima dinâmica
Detol	0,4	mm	(+/-) tolerância para diâmetro de enrolamento
L0tol	1,25	mm	(+/-) tolerância para comprimento não tensionado da mola
PG	AD	-	Grupo de preços para este artigo
F1tol		N	(+/-) tolerância força da mola pré-tensionada
F2tol		N	(+/-) tolerância força da mola tensionada

Desenho técnico Mola de compressão

Ficha de dados Mola de compressão D-339P Aço mola Ø 4,5 x 27,5 x 60,4 mm

Ficha de dados baixar arquivo pdf

Característica de mola de metal Mola de compressão D-339P Aço mola Ø 4,5 x 27,5 x 60,4 mm

Característica de mola de metal baixar arquivo pdf

Dados CAD Mola de compressão D-339P Aço mola Ø 4,5 x 27,5 x 60,4 mm

Modelos CAD baixar: step, stl, iges ...

cálculo do caminho de força Mola de compressão D-339P Aço mola Ø 4,5 x 27,5 x 60,4 mm

cálculo do caminho de força Mola de compressão D-339P

Formulário de consulta Mola de compressão D-339P Aço mola Ø 4,5 x 27,5 x 60,4 mm

Formulário de consulta Mola de compressão D-339P

Molas de compressão semelhantes para Mola de compressão D-339P Aço mola Ø 4,5 x 27,5 x 60,4 mm

Molas de compressão semelhantes são listadas para comparação. Estas diferem da mola atual em termos de material, dimensões principais e carga.

Molas de compressão semelhantes feitas de um material diferente

As seguintes molas de compressão diferem da mola atual apenas no seu material.

número do artigo	Material	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Unidade)	R (N/mm)	Semelhança in %: Geral \| Geometria \| Carregar \| Rigidez
D-339P	EN 10270-1	4,5	32	60,4	832,288	37,61	22,79	5,5	36,522	100,0 \| 100,0 \| 100,0 \| 100,0
VD-339P	1.4310	4,5	32	60,4	714,848	37,61	22,79	5,5	31,369	92,9 \| 100,0 \| 92,9 \| 85,9

Número de molas metálicas semelhantes: 2

Molas de compressão semelhantes com uma configuração de suporte de carga diferente

As seguintes molas de compressão diferem da mola atual em termos de classificações de carga.

Prioridade

número do artigo	De (mm)	L0 (mm)	R (N/mm)	Material	Fn (N)	Ln (mm)	sn (mm)	Semelhança in % Geral \| Geometria \| Carregar \| Rigidez
D-288Z-11	37	57,4	5,999	EN 10270-1	226,908	19,57	37,83	47,6 \| 82,7 \| 43,8 \| 16,4
D-298C	33	64	7,339	EN 10270-1	263,853	28,05	35,95	51,7 \| 87,5 \| 47,5 \| 20,1
D-288Z-20	33	48,3	8,732	EN 10270-1	254,76	19,13	29,18	53,2 \| 81,2 \| 54,4 \| 23,9
D-294	35,2	58,5	9,314	EN 10270-1	354,874	20,4	38,1	54,3 \| 86,3 \| 51,2 \| 25,5
D-288Z-32	28	63	9,602	EN 10270-1	356,541	25,87	37,13	53,9 \| 83,3 \| 52,1 \| 26,3
D-313J-04	31,6	72,2	10,393	EN 10270-1	341,411	39,35	32,85	57,0 \| 87,5 \| 55,2 \| 28,5
D-313J-03	31,6	62,7	11,992	EN 10270-1	331,418	35,06	27,64	61,9 \| 91,7 \| 61,1 \| 32,8
D-300	28,2	63,5	12,43	EN 10270-1	449,094	27,37	36,13	59,1 \| 84,8 \| 58,5 \| 34,0
D-313J-02	31,6	53,9	14,172	EN 10270-1	327,711	30,78	23,12	65,7 \| 89,3 \| 69,0 \| 38,8
D-325A	36	61	14,471	EN 10270-1	386,199	34,31	26,69	65,9 \| 92,3 \| 65,9 \| 39,6
D-313J-07	28,6	56	19,911	EN 10270-1	509,479	30,41	25,59	72,3 \| 87,4 \| 75,1 \| 54,5
D-329B-01	30	70	22,828	EN 10270-1	724,851	38,25	31,75	77,2 \| 89,6 \| 79,4 \| 62,5
D-331	29	60,5	30,348	EN 10270-1	819,718	33,49	27,01	89,2 \| 93,1 \| 91,4 \| 83,1
D-355A	37	63	35,329	EN 10270-1	744,049	41,94	21,06	92,8 \| 90,8 \| 90,9 \| 96,7
D-339P	32	60,4	36,522	EN 10270-1	832,288	37,61	22,79	100,0 \| 100,0 \| 100,0 \| 100,0
D-359A-02	34	68	43,511	EN 10270-1	1021,916	44,51	23,49	88,1 \| 91,0 \| 89,2 \| 83,9
D-361	30	60	74,091	EN 10270-1	1386,889	41,28	18,72	71,6 \| 94,4 \| 71,1 \| 49,3
D-364R-48	33,6	66	82,982	EN 10270-1	1640,136	46,24	19,77	67,3 \| 89,0 \| 68,7 \| 44,0
D-365RA	28	66	118,854	EN 10270-1	902,341	58,41	7,59	60,0 \| 86,5 \| 62,8 \| 30,7
D-364P	28	55,5	148,802	EN 10270-1	1557,304	45,03	10,47	53,8 \| 87,1 \| 49,7 \| 24,6
D-389P	34	68	225,947	EN 10270-1	2438,149	57,21	10,79	46,4 \| 82,4 \| 40,7 \| 16,2

Número de molas metálicas semelhantes: 20

Número de tarifa alfandegária: 73202081; Mola de compressão D-339P

País de origem: DE, German; Mola de compressão D-339P
