Mola de compressão D-355A Aço mola Ø 5 x 32 x 63 mm

Descontos por quantidade - Mola de compressão D-355A

Quantidade Preço individual [EUR]
1 12,7100 EUR
2 10,1200 EUR
3 5,6200 EUR
7 3,4700 EUR
17 2,1700 EUR
37 1,8100 EUR
75 1,7400 EUR
125 1,7081 EUR
175 1,7063 EUR
250 1,6746 EUR
350 1,6471 EUR

Mola de compressão Comprar

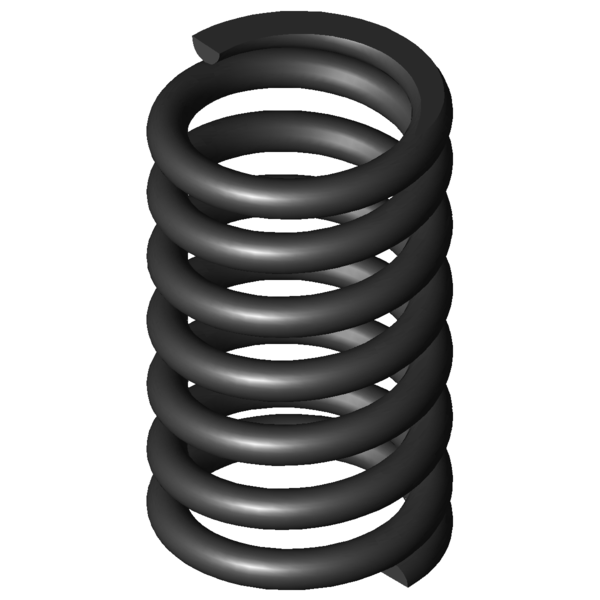

Imagem do Produto Mola de compressão D-355A
Imagem do Produto Mola de compressão D-355A
Quantidade: Adicionar ao Carrinho

Dados Técnicos - Mola de compressão D-355A

Símbolos Valor Unidade Descrição
Tipo de material EN 10270-1 - Tipo de material
Estado das extremidades das molas Encostado e rectificado - Estado das extremidades das molas
F1 N Força da mola pré-tensionada
L1 mm Comprimento da mola pré-tensionada
s1 mm Deslocamento da mola pré-tensionada
F2 N Força da mola tensionada
L2 mm Comprimento da mola tensionada
s2 mm Deslocamento da mola tensionada
d 5 mm Diâmetro do arame
Di mm Diâmetro interno de enrolamento
D 32 mm Diâmetro médio de enrolamento
De 37 mm Diâmetro externo de enrolamento
Dd 26 mm Maior diâmetro do mandril
Dh 38,2 mm Diâmetro mais pequeno de manga
L0 63 mm Comprimento não tensionado da mola
Lk mm Comprimento de dobra
Fn 744,049 N Força máxima com carga estática
Ln 41,94 mm Comprimento mais pequeno com carga estática
sn 21,06 mm Maior deslocamento da mola com carga estática
Fndyn 665,604 N Força máxima com carga dinâmica
Lndyn 44,16 mm Comprimento mais pequeno com carga dinâmica
shdyn 15,33 mm Maior deslocamento da mola com carga dinâmica
S 10,545 mm Passo da mola (centro de enrolamento até centro de enrolamento)
n 5,5 Unidade N.º de enrolamentos de efeito de mola
nt Unidade N.º total de enrolamentos
R 35,329 N/mm Flecha da mola
Gew 117,0231 g Peso do artigo
Fntol 61,23 N (+/-) tolerância para força máxima estática
Fndtol 60,05 N (+/-) tolerância para força máxima dinâmica
Detol 0,5 mm (+/-) tolerância para diâmetro de enrolamento
L0tol 1,42 mm (+/-) tolerância para comprimento não tensionado da mola
PG AC - Grupo de preços para este artigo
F1tol N (+/-) tolerância força da mola pré-tensionada
F2tol N (+/-) tolerância força da mola tensionada
Desenho técnico Mola de compressão
Desenho técnico Mola de compressão

Ficha de dados Mola de compressão D-355A Aço mola Ø 5 x 32 x 63 mm

Ficha de dados baixar arquivo pdf

Característica de mola de metal Mola de compressão D-355A Aço mola Ø 5 x 32 x 63 mm

Característica de mola de metal baixar arquivo pdf

Dados CAD Mola de compressão D-355A Aço mola Ø 5 x 32 x 63 mm

Modelos CAD baixar: step, stl, iges ...

cálculo do caminho de força Mola de compressão D-355A Aço mola Ø 5 x 32 x 63 mm

cálculo do caminho de força Mola de compressão D-355A

Formulário de consulta Mola de compressão D-355A Aço mola Ø 5 x 32 x 63 mm

Formulário de consulta Mola de compressão D-355A

Molas de compressão semelhantes para Mola de compressão D-355A Aço mola Ø 5 x 32 x 63 mm

Molas de compressão semelhantes são listadas para comparação. Estas diferem da mola atual em termos de material, dimensões principais e carga.

Molas de compressão semelhantes feitas de um material diferente

As seguintes molas de compressão diferem da mola atual apenas no seu material.

número do artigo Material d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Unidade) R (N/mm) Semelhança in %: Geral | Geometria | Carregar | Rigidez
D-355A EN 10270-1 5 37 63 744,049 41,94 21,06 5,5 35,329 100,0 | 100,0 | 100,0 | 100,0
VD-355A 1.4310 5 37 63 639,061 41,94 21,06 5,5 30,344 92,9 | 100,0 | 92,9 | 85,9
Número de molas metálicas semelhantes: 2

Molas de compressão semelhantes com uma configuração de suporte de carga diferente

As seguintes molas de compressão diferem da mola atual em termos de classificações de carga.

Prioridade
número do artigo De (mm) L0 (mm) R (N/mm) Material Fn (N) Ln (mm) sn (mm) Semelhança in %
Geral | Geometria | Carregar | Rigidez
D-207JA 35,5 74,5 0,375 EN 10270-1 23,124 12,82 61,68 30,0 | 70,2 | 18,6 | 1,1
D-207JF 34 69,1 0,429 EN 10270-1 24,308 12,47 56,63 30,8 | 71,0 | 20,2 | 1,2
D-264B 34,5 71,5 2,208 EN 10270-1 105,979 23,5 48 37,5 | 77,1 | 29,1 | 6,2
D-264 34,5 71,5 3,47 EN 10270-1 182,514 18,9 52,6 39,7 | 77,1 | 32,3 | 9,8
D-288Z-11 37 57,4 5,999 EN 10270-1 226,908 19,57 37,83 47,9 | 83,7 | 43,1 | 17,0
D-298C 33 64 7,339 EN 10270-1 263,853 28,05 35,95 50,6 | 83,9 | 47,0 | 20,8
D-294 35,2 58,5 9,314 EN 10270-1 354,874 20,4 38,1 53,9 | 84,0 | 51,5 | 26,4
D-288Z-32 28 63 9,602 EN 10270-1 356,541 25,87 37,13 52,7 | 78,6 | 52,3 | 27,2
D-313F 40 61,7 10,137 EN 10270-1 392,377 22,99 38,71 56,6 | 87,5 | 53,6 | 28,7
D-313J-03 31,6 62,7 11,992 EN 10270-1 331,418 35,06 27,64 60,0 | 85,6 | 60,4 | 33,9
D-300 28,2 63,5 12,43 EN 10270-1 449,094 27,37 36,13 58,1 | 79,8 | 59,3 | 35,2
D-325A 36 61 14,471 EN 10270-1 386,199 34,31 26,69 65,9 | 91,4 | 65,4 | 41,0
D-325 36 53,5 22,74 EN 10270-1 653,91 24,74 28,76 77,4 | 87,4 | 80,6 | 64,4
D-350 45 64 28,425 EN 10270-1 940,013 30,93 33,07 81,8 | 93,6 | 71,4 | 80,5
D-355A 37 63 35,329 EN 10270-1 744,049 41,94 21,06 100,0 | 100,0 | 100,0 | 100,0
D-339P 32 60,4 36,522 EN 10270-1 832,288 37,61 22,79 92,8 | 90,8 | 90,9 | 96,7
D-359A-02 34 68 43,511 EN 10270-1 1021,916 44,51 23,49 85,8 | 94,8 | 81,2 | 81,2
D-364L 38 70 49,375 EN 10270-1 1191,939 45,86 24,14 79,7 | 92,8 | 74,8 | 71,6
D-355 37 51 55,517 EN 10270-1 1147,813 30,33 20,67 79,6 | 93,7 | 81,5 | 63,6
D-364R-91 39 68 66,799 EN 10270-1 1215,912 49,8 18,2 72,3 | 90,3 | 73,8 | 52,9
D-361 30 60 74,091 EN 10270-1 1386,889 41,28 18,72 70,4 | 92,1 | 71,3 | 47,7
D-364R-03 39 64 74,127 EN 10270-1 1784,495 39,93 24,07 68,5 | 93,2 | 64,6 | 47,7
D-364R-48 33,6 66 82,982 EN 10270-1 1640,136 46,24 19,77 68,0 | 91,9 | 69,6 | 42,6
D-386 38,3 75 89,047 EN 10270-1 2043,089 52,06 22,94 63,5 | 86,7 | 64,1 | 39,7
D-364R-02 39 51 96,935 EN 10270-1 1719,492 33,26 17,74 62,5 | 87,3 | 63,8 | 36,4
D-385 38,3 50 139,93 EN 10270-1 1719,977 37,71 12,29 53,7 | 85,1 | 50,8 | 25,2
D-389A-03 39 64 162,453 EN 10270-1 2810,439 46,7 17,3 55,1 | 89,3 | 54,3 | 21,7
D-389A-02 39 51 174,057 EN 10270-1 1912,45 40,01 10,99 49,8 | 83,5 | 45,5 | 20,3
D-389P 34 68 225,947 EN 10270-1 2438,149 57,21 10,79 47,3 | 85,3 | 40,9 | 15,6
Número de molas metálicas semelhantes: 28

Número de tarifa alfandegária: 73202081; Mola de compressão D-355A

País de origem: DE, German; Mola de compressão D-355A
