Mola de compressão D-313F Aço mola Ø 3,6 x 36,4 x 61,7 mm

Descontos por quantidade - Mola de compressão D-313F

Quantidade	Preço individual [EUR]
1	12,3700 EUR
2	9,8500 EUR
3	5,1300 EUR
7	3,0500 EUR
17	1,6600 EUR
37	1,3900 EUR
75	1,3700 EUR
125	1,3384 EUR
175	1,3339 EUR
250	1,2834 EUR
350	1,2456 EUR

Mola de compressão Comprar

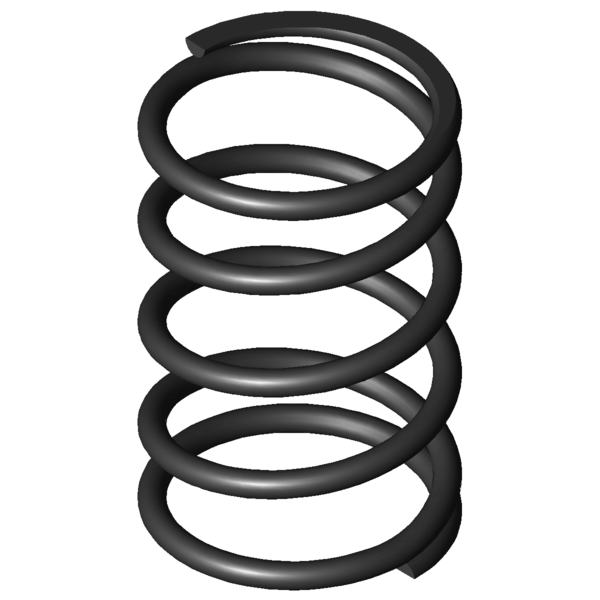

Imagem do Produto Mola de compressão D-313F

Quantidade:Quantidade: Adicionar ao Carrinho

Dados Técnicos - Mola de compressão D-313F

Símbolos	Valor	Unidade	Descrição
Tipo de material	EN 10270-1	-	Tipo de material
Estado das extremidades das molas	Encostado e rectificado	-	Estado das extremidades das molas
F1		N	Força da mola pré-tensionada
L1		mm	Comprimento da mola pré-tensionada
s1		mm	Deslocamento da mola pré-tensionada
F2		N	Força da mola tensionada
L2		mm	Comprimento da mola tensionada
s2		mm	Deslocamento da mola tensionada
d	3,6	mm	Diâmetro do arame
Di		mm	Diâmetro interno de enrolamento
D	36,4	mm	Diâmetro médio de enrolamento
De	40	mm	Diâmetro externo de enrolamento
Dd	31,8	mm	Maior diâmetro do mandril
Dh	41,6	mm	Diâmetro mais pequeno de manga
L0	61,7	mm	Comprimento não tensionado da mola
Lk		mm	Comprimento de dobra
Fn	392,377	N	Força máxima com carga estática
Ln	22,99	mm	Comprimento mais pequeno com carga estática
sn	38,71	mm	Maior deslocamento da mola com carga estática
Fndyn	376,181	N	Força máxima com carga dinâmica
Lndyn	24,59	mm	Comprimento mais pequeno com carga dinâmica
shdyn	15,25	mm	Maior deslocamento da mola com carga dinâmica
S	16,6	mm	Passo da mola (centro de enrolamento até centro de enrolamento)
n	3,5	Unidade	N.º de enrolamentos de efeito de mola
nt		Unidade	N.º total de enrolamentos
R	10,137	N/mm	Flecha da mola
Gew	50,6045	g	Peso do artigo
Fntol	23,23	N	(+/-) tolerância para força máxima estática
Fndtol	22,99	N	(+/-) tolerância para força máxima dinâmica
Detol	0,6	mm	(+/-) tolerância para diâmetro de enrolamento
L0tol	1,71	mm	(+/-) tolerância para comprimento não tensionado da mola
PG	AA	-	Grupo de preços para este artigo
F1tol		N	(+/-) tolerância força da mola pré-tensionada
F2tol		N	(+/-) tolerância força da mola tensionada

Desenho técnico Mola de compressão

Ficha de dados Mola de compressão D-313F Aço mola Ø 3,6 x 36,4 x 61,7 mm

Ficha de dados baixar arquivo pdf

Característica de mola de metal Mola de compressão D-313F Aço mola Ø 3,6 x 36,4 x 61,7 mm

Característica de mola de metal baixar arquivo pdf

Dados CAD Mola de compressão D-313F Aço mola Ø 3,6 x 36,4 x 61,7 mm

Modelos CAD baixar: step, stl, iges ...

cálculo do caminho de força Mola de compressão D-313F Aço mola Ø 3,6 x 36,4 x 61,7 mm

cálculo do caminho de força Mola de compressão D-313F

Formulário de consulta Mola de compressão D-313F Aço mola Ø 3,6 x 36,4 x 61,7 mm

Formulário de consulta Mola de compressão D-313F

Molas de compressão semelhantes para Mola de compressão D-313F Aço mola Ø 3,6 x 36,4 x 61,7 mm

Molas de compressão semelhantes são listadas para comparação. Estas diferem da mola atual em termos de material, dimensões principais e carga.

Molas de compressão semelhantes feitas de um material diferente

As seguintes molas de compressão diferem da mola atual apenas no seu material.

número do artigo	Material	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Unidade)	R (N/mm)	Semelhança in %: Geral \| Geometria \| Carregar \| Rigidez
D-313F	EN 10270-1	3,6	40	61,7	392,377	22,99	38,71	3,5	10,137	100,0 \| 100,0 \| 100,0 \| 100,0
VD-313F	1.4310	3,6	40	61,7	337,011	22,99	38,71	3,5	8,707	92,9 \| 100,0 \| 92,9 \| 85,9

Número de molas metálicas semelhantes: 2

Molas de compressão semelhantes com uma configuração de suporte de carga diferente

As seguintes molas de compressão diferem da mola atual em termos de classificações de carga.

Prioridade

número do artigo	De (mm)	L0 (mm)	R (N/mm)	Material	Fn (N)	Ln (mm)	sn (mm)	Semelhança in % Geral \| Geometria \| Carregar \| Rigidez
D-263VH	46	60	2,149	EN 10270-1	99,399	13,74	46,26	53,4 \| 84,5 \| 54,5 \| 21,2
D-288Z-11	37	57,4	5,999	EN 10270-1	226,908	19,57	37,83	75,5 \| 89,6 \| 77,8 \| 59,2
D-298C	33	64	7,339	EN 10270-1	263,853	28,05	35,95	80,6 \| 89,3 \| 80,1 \| 72,4
D-294	35,2	58,5	9,314	EN 10270-1	354,874	20,4	38,1	92,3 \| 90,6 \| 94,4 \| 91,9
D-313F	40	61,7	10,137	EN 10270-1	392,377	22,99	38,71	100,0 \| 100,0 \| 100,0 \| 100,0
D-319	44	71	11,643	EN 10270-1	529,75	25,5	45,5	85,3 \| 89,3 \| 79,6 \| 87,1
D-313J-03	31,6	62,7	11,992	EN 10270-1	331,418	35,06	27,64	85,0 \| 92,5 \| 77,9 \| 84,5
D-325A	36	61	14,471	EN 10270-1	386,199	34,31	26,69	82,2 \| 93,0 \| 83,7 \| 70,1
D-325	36	53,5	22,74	EN 10270-1	653,91	24,74	28,76	66,9 \| 88,9 \| 67,2 \| 44,6
D-339N-03	41	52	24,545	EN 10270-1	592,036	27,88	24,12	64,3 \| 87,3 \| 64,3 \| 41,3
D-350	45	64	28,425	EN 10270-1	940,013	30,93	33,07	61,7 \| 85,8 \| 63,6 \| 35,7
D-364J-21	48	63	34,696	EN 10270-1	1069,341	32,18	30,82	56,5 \| 82,2 \| 58,2 \| 29,2
D-355A	37	63	35,329	EN 10270-1	744,049	41,94	21,06	56,6 \| 87,5 \| 53,6 \| 28,7
D-339P	32	60,4	36,522	EN 10270-1	832,288	37,61	22,79	55,6 \| 86,0 \| 53,0 \| 27,8
D-364R-81	46	66	37,509	EN 10270-1	581,382	50,5	15,5	53,6 \| 80,1 \| 53,8 \| 27,0
D-364J-09	42	70	42,602	EN 10270-1	1284,016	39,86	30,14	53,6 \| 82,9 \| 54,2 \| 23,8
D-359A-02	34	68	43,511	EN 10270-1	1021,916	44,51	23,49	51,8 \| 82,6 \| 49,5 \| 23,3
D-364L	38	70	49,375	EN 10270-1	1191,939	45,86	24,14	50,3 \| 82,9 \| 47,6 \| 20,5
D-355	37	51	55,517	EN 10270-1	1147,813	30,33	20,67	48,1 \| 82,4 \| 43,8 \| 18,3
D-364R-91	39	68	66,799	EN 10270-1	1215,912	49,8	18,2	45,9 \| 82,7 \| 39,6 \| 15,2

Número de molas metálicas semelhantes: 19

Número de tarifa alfandegária: 73202081; Mola de compressão D-313F

País de origem: DE, German; Mola de compressão D-313F
