Mola de compressão D-263VH Aço mola Ø 2,5 x 43,5 x 60 mm

Descontos por quantidade - Mola de compressão D-263VH

Quantidade	Preço individual [EUR]
1	5,1100 EUR
2	3,6000 EUR
3	3,4300 EUR
7	2,2200 EUR
17	1,1200 EUR
37	0,7400 EUR
75	0,5500 EUR
125	0,4570 EUR
175	0,4069 EUR
250	0,3567 EUR
350	0,3095 EUR
450	0,2652 EUR

Mola de compressão Comprar

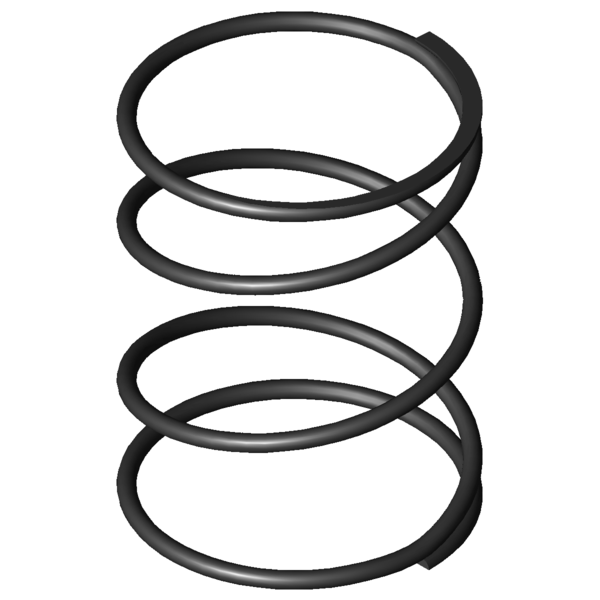

Imagem do Produto Mola de compressão D-263VH

Quantidade:Quantidade: Adicionar ao Carrinho

Dados Técnicos - Mola de compressão D-263VH

Símbolos	Valor	Unidade	Descrição
Tipo de material	EN 10270-1	-	Tipo de material
Estado das extremidades das molas	Encostado e rectificado	-	Estado das extremidades das molas
F1		N	Força da mola pré-tensionada
L1		mm	Comprimento da mola pré-tensionada
s1		mm	Deslocamento da mola pré-tensionada
F2		N	Força da mola tensionada
L2		mm	Comprimento da mola tensionada
s2		mm	Deslocamento da mola tensionada
d	2,5	mm	Diâmetro do arame
Di		mm	Diâmetro interno de enrolamento
D	43,5	mm	Diâmetro médio de enrolamento
De	46	mm	Diâmetro externo de enrolamento
Dd	39,9	mm	Maior diâmetro do mandril
Dh	48,3	mm	Diâmetro mais pequeno de manga
L0	60	mm	Comprimento não tensionado da mola
Lk		mm	Comprimento de dobra
Fn	99,399	N	Força máxima com carga estática
Ln	13,74	mm	Comprimento mais pequeno com carga estática
sn	46,26	mm	Maior deslocamento da mola com carga estática
Fndyn	95,832	N	Força máxima com carga dinâmica
Lndyn	15,4	mm	Comprimento mais pequeno com carga dinâmica
shdyn	26,1	mm	Maior deslocamento da mola com carga dinâmica
S	25,556	mm	Passo da mola (centro de enrolamento até centro de enrolamento)
n	2,25	Unidade	N.º de enrolamentos de efeito de mola
nt		Unidade	N.º total de enrolamentos
R	2,149	N/mm	Flecha da mola
Gew	22,5361	g	Peso do artigo
Fntol	10,4	N	(+/-) tolerância para força máxima estática
Fndtol	10,4	N	(+/-) tolerância para força máxima dinâmica
Detol	0,9	mm	(+/-) tolerância para diâmetro de enrolamento
L0tol	4,1	mm	(+/-) tolerância para comprimento não tensionado da mola
PG	H	-	Grupo de preços para este artigo
F1tol		N	(+/-) tolerância força da mola pré-tensionada
F2tol		N	(+/-) tolerância força da mola tensionada

Desenho técnico Mola de compressão

Ficha de dados Mola de compressão D-263VH Aço mola Ø 2,5 x 43,5 x 60 mm

Ficha de dados baixar arquivo pdf

Característica de mola de metal Mola de compressão D-263VH Aço mola Ø 2,5 x 43,5 x 60 mm

Característica de mola de metal baixar arquivo pdf

Dados CAD Mola de compressão D-263VH Aço mola Ø 2,5 x 43,5 x 60 mm

Modelos CAD baixar: step, stl, iges ...

cálculo do caminho de força Mola de compressão D-263VH Aço mola Ø 2,5 x 43,5 x 60 mm

cálculo do caminho de força Mola de compressão D-263VH

Formulário de consulta Mola de compressão D-263VH Aço mola Ø 2,5 x 43,5 x 60 mm

Formulário de consulta Mola de compressão D-263VH

Molas de compressão semelhantes para Mola de compressão D-263VH Aço mola Ø 2,5 x 43,5 x 60 mm

Molas de compressão semelhantes são listadas para comparação. Estas diferem da mola atual em termos de material, dimensões principais e carga.

Molas de compressão semelhantes feitas de um material diferente

As seguintes molas de compressão diferem da mola atual apenas no seu material.

número do artigo	Material	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Unidade)	R (N/mm)	Semelhança in %: Geral \| Geometria \| Carregar \| Rigidez
D-263VH	EN 10270-1	2,5	46	60	99,399	13,74	46,26	2,25	2,149	100,0 \| 100,0 \| 100,0 \| 100,0
VD-263VH	1.4310	2,5	46	60	85,355	13,75	46,25	2,25	1,846	92,9 \| 100,0 \| 92,9 \| 85,9

Número de molas metálicas semelhantes: 2

Molas de compressão semelhantes com uma configuração de suporte de carga diferente

As seguintes molas de compressão diferem da mola atual em termos de classificações de carga.

Prioridade

número do artigo	De (mm)	L0 (mm)	R (N/mm)	Material	Fn (N)	Ln (mm)	sn (mm)	Semelhança in % Geral \| Geometria \| Carregar \| Rigidez
D-263VH	46	60	2,149	EN 10270-1	99,399	13,74	46,26	100,0 \| 100,0 \| 100,0 \| 100,0
D-289C-06	48	48	5,28	EN 10270-1	166,643	16,44	31,56	63,1 \| 84,7 \| 63,9 \| 40,7
D-288Z-11	37	57,4	5,999	EN 10270-1	226,908	19,57	37,83	61,7 \| 86,5 \| 62,8 \| 35,8
D-318B	49	68	8,177	EN 10270-1	342,968	26,06	41,94	55,9 \| 81,5 \| 59,8 \| 26,3
D-294	35,2	58,5	9,314	EN 10270-1	354,874	20,4	38,1	54,1 \| 84,0 \| 55,2 \| 23,1
D-313F	40	61,7	10,137	EN 10270-1	392,377	22,99	38,71	39,4 \| 79,5 \| 35,7 \| 3,0
D-319	44	71	11,643	EN 10270-1	529,75	25,5	45,5	38,2 \| 81,7 \| 30,3 \| 2,6
D-349A-04	50	70	12,704	EN 10270-1	344,411	42,89	27,11	45,5 \| 75,9 \| 43,7 \| 16,9
D-325A	36	61	14,471	EN 10270-1	386,199	34,31	26,69	45,4 \| 79,7 \| 41,7 \| 14,8
D-344B	55	66	14,554	EN 10270-1	496,641	31,88	34,13	45,5 \| 74,8 \| 46,9 \| 14,8
D-364R-41	54	59,4	16,066	EN 10270-1	174,625	48,53	10,87	43,3 \| 76,3 \| 40,2 \| 13,4
D-349A-02	50	50	21,499	EN 10270-1	442,028	29,44	20,56	39,5 \| 75,1 \| 33,5 \| 10,0
D-339N-03	41	52	24,545	EN 10270-1	592,036	27,88	24,12	40,1 \| 77,1 \| 34,5 \| 8,8
D-350	45	64	28,425	EN 10270-1	940,013	30,93	33,07	38,8 \| 74,2 \| 41,0 \| 1,1
D-364J-21	48	63	34,696	EN 10270-1	1069,341	32,18	30,82	41,0 \| 78,8 \| 38,0 \| 6,2
D-355A	37	63	35,329	EN 10270-1	744,049	41,94	21,06	36,9 \| 75,2 \| 29,4 \| 6,1

Número de molas metálicas semelhantes: 15

Número de tarifa alfandegária: 73202081; Mola de compressão D-263VH

País de origem: DE, German; Mola de compressão D-263VH
