Mola de compressão D-339N-03 Aço mola Ø 4,5 x 36,5 x 52 mm

Descontos por quantidade - Mola de compressão D-339N-03

Quantidade	Preço individual [EUR]
1	14,5700 EUR
2	11,6100 EUR
3	7,2800 EUR
7	5,4200 EUR
17	3,8200 EUR
37	3,3100 EUR
75	3,2400 EUR
125	3,2451 EUR
175	3,2080 EUR
250	3,1837 EUR
350	3,1130 EUR

Mola de compressão Comprar

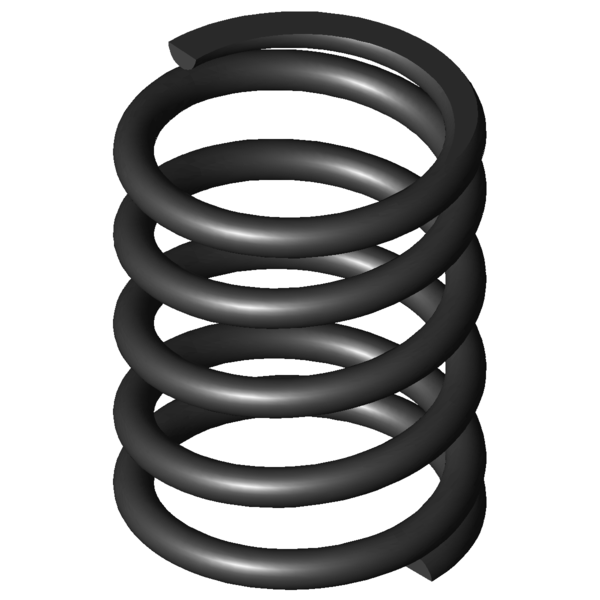

Imagem do Produto Mola de compressão D-339N-03

Quantidade:Quantidade: Adicionar ao Carrinho

Dados Técnicos - Mola de compressão D-339N-03

Símbolos	Valor	Unidade	Descrição
Tipo de material	EN 10270-1	-	Tipo de material
Estado das extremidades das molas	Encostado e rectificado	-	Estado das extremidades das molas
F1		N	Força da mola pré-tensionada
L1		mm	Comprimento da mola pré-tensionada
s1		mm	Deslocamento da mola pré-tensionada
F2		N	Força da mola tensionada
L2		mm	Comprimento da mola tensionada
s2		mm	Deslocamento da mola tensionada
d	4,5	mm	Diâmetro do arame
Di		mm	Diâmetro interno de enrolamento
D	36,5	mm	Diâmetro médio de enrolamento
De	41	mm	Diâmetro externo de enrolamento
Dd	31,2	mm	Maior diâmetro do mandril
Dh	41,9	mm	Diâmetro mais pequeno de manga
L0	52	mm	Comprimento não tensionado da mola
Lk		mm	Comprimento de dobra
Fn	592,036	N	Força máxima com carga estática
Ln	27,88	mm	Comprimento mais pequeno com carga estática
sn	24,12	mm	Maior deslocamento da mola com carga estática
Fndyn	552,273	N	Força máxima com carga dinâmica
Lndyn	29,5	mm	Comprimento mais pequeno com carga dinâmica
shdyn	13,3	mm	Maior deslocamento da mola com carga dinâmica
S	13,571	mm	Passo da mola (centro de enrolamento até centro de enrolamento)
n	3,5	Unidade	N.º de enrolamentos de efeito de mola
nt		Unidade	N.º total de enrolamentos
R	24,545	N/mm	Flecha da mola
Gew	79,2868	g	Peso do artigo
Fntol	40,9	N	(+/-) tolerância para força máxima estática
Fndtol	40,3	N	(+/-) tolerância para força máxima dinâmica
Detol	0,6	mm	(+/-) tolerância para diâmetro de enrolamento
L0tol	1,3	mm	(+/-) tolerância para comprimento não tensionado da mola
PG	AL	-	Grupo de preços para este artigo
F1tol		N	(+/-) tolerância força da mola pré-tensionada
F2tol		N	(+/-) tolerância força da mola tensionada

Desenho técnico Mola de compressão

Ficha de dados Mola de compressão D-339N-03 Aço mola Ø 4,5 x 36,5 x 52 mm

Ficha de dados baixar arquivo pdf

Característica de mola de metal Mola de compressão D-339N-03 Aço mola Ø 4,5 x 36,5 x 52 mm

Característica de mola de metal baixar arquivo pdf

Dados CAD Mola de compressão D-339N-03 Aço mola Ø 4,5 x 36,5 x 52 mm

Modelos CAD baixar: step, stl, iges ...

cálculo do caminho de força Mola de compressão D-339N-03 Aço mola Ø 4,5 x 36,5 x 52 mm

cálculo do caminho de força Mola de compressão D-339N-03

Formulário de consulta Mola de compressão D-339N-03 Aço mola Ø 4,5 x 36,5 x 52 mm

Formulário de consulta Mola de compressão D-339N-03

Molas de compressão semelhantes para Mola de compressão D-339N-03 Aço mola Ø 4,5 x 36,5 x 52 mm

Molas de compressão semelhantes são listadas para comparação. Estas diferem da mola atual em termos de material, dimensões principais e carga.

Molas de compressão semelhantes feitas de um material diferente

As seguintes molas de compressão diferem da mola atual apenas no seu material.

número do artigo	Material	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Unidade)	R (N/mm)	Semelhança in %: Geral \| Geometria \| Carregar \| Rigidez
D-339N-03	EN 10270-1	4,5	41	52	592,036	27,88	24,12	3,5	24,545	100,0 \| 100,0 \| 100,0 \| 100,0
VD-339N-03	1.4310	4,5	41	52	508,076	27,9	24,1	3,5	21,082	92,9 \| 100,0 \| 92,9 \| 85,9

Número de molas metálicas semelhantes: 2

Molas de compressão semelhantes com uma configuração de suporte de carga diferente

As seguintes molas de compressão diferem da mola atual em termos de classificações de carga.

Prioridade

número do artigo	De (mm)	L0 (mm)	R (N/mm)	Material	Fn (N)	Ln (mm)	sn (mm)	Semelhança in % Geral \| Geometria \| Carregar \| Rigidez
D-206A-20	34	54	0,174	EN 10270-1	5,872	20,21	33,79	35,7 \| 70,1 \| 36,2 \| 0,7
D-263D-12	42	45	0,505	EN 10270-1	7,243	30,65	14,35	36,7 \| 77,7 \| 30,4 \| 2,1
D-234L	30	50	2,122	EN 10270-1	76,888	13,76	36,24	39,9 \| 71,3 \| 39,8 \| 8,6
D-263VH	46	60	2,149	EN 10270-1	99,399	13,74	46,26	40,1 \| 77,1 \| 34,5 \| 8,8
D-289C-06	48	48	5,28	EN 10270-1	166,643	16,44	31,56	52,2 \| 82,9 \| 52,3 \| 21,5
D-288K-11	33	50	5,684	EN 10270-1	171,22	19,87	30,13	52,4 \| 79,6 \| 54,5 \| 23,2
D-288Z-11	37	57,4	5,999	EN 10270-1	226,908	19,57	37,83	52,7 \| 82,5 \| 51,0 \| 24,4
D-288Z-20	33	48,3	8,732	EN 10270-1	254,76	19,13	29,18	59,5 \| 80,0 \| 62,8 \| 35,6
D-294	35,2	58,5	9,314	EN 10270-1	354,874	20,4	38,1	60,5 \| 82,0 \| 61,6 \| 37,9
D-313F	40	61,7	10,137	EN 10270-1	392,377	22,99	38,71	64,3 \| 87,3 \| 64,3 \| 41,3
D-313J-02	31,6	53,9	14,172	EN 10270-1	327,711	30,78	23,12	72,6 \| 84,5 \| 75,6 \| 57,7
D-325A	36	61	14,471	EN 10270-1	386,199	34,31	26,69	74,7 \| 87,3 \| 77,8 \| 59,0
D-349A-02	50	50	21,499	EN 10270-1	442,028	29,44	20,56	85,6 \| 89,4 \| 80,0 \| 87,6
D-325	36	53,5	22,74	EN 10270-1	653,91	24,74	28,76	90,4 \| 91,3 \| 87,2 \| 92,6
D-339N-03	41	52	24,545	EN 10270-1	592,036	27,88	24,12	100,0 \| 100,0 \| 100,0 \| 100,0
D-364J-20	48	45	53,972	EN 10270-1	1100,49	24,61	20,39	66,4 \| 84,6 \| 69,2 \| 45,5
D-355	37	51	55,517	EN 10270-1	1147,813	30,33	20,67	68,5 \| 92,8 \| 68,6 \| 44,2
D-354B	37	43	55,517	EN 10270-1	703,673	30,33	12,67	66,7 \| 87,6 \| 68,3 \| 44,2
D-359A-01	34	48	65,267	EN 10270-1	978,405	33,01	14,99	62,4 \| 88,4 \| 61,3 \| 37,6
D-379B	46,3	47	71,644	EN 10270-1	631,306	38,19	8,81	61,0 \| 83,5 \| 65,2 \| 34,3
D-380	46,3	60	71,644	EN 10270-1	1562,682	38,19	21,81	60,2 \| 82,2 \| 64,2 \| 34,3
D-364R-03	39	64	74,127	EN 10270-1	1784,495	39,93	24,07	61,4 \| 84,7 \| 66,5 \| 33,1
D-364J-08	42	44	76,683	EN 10270-1	1301,313	27,03	16,97	59,3 \| 88,0 \| 57,9 \| 32,0
D-364K	38	48,6	77,589	EN 10270-1	1196,171	33,18	15,42	59,2 \| 89,3 \| 56,7 \| 31,6
D-364R-02	39	51	96,935	EN 10270-1	1719,492	33,26	17,74	56,5 \| 90,3 \| 54,0 \| 25,3
D-364R-90	39	47	104,969	EN 10270-1	1149,113	36,05	10,95	52,9 \| 86,8 \| 48,5 \| 23,4
D-385	38,3	50	139,93	EN 10270-1	1719,977	37,71	12,29	49,1 \| 87,0 \| 42,7 \| 17,5
D-389A-03	39	64	162,453	EN 10270-1	2810,439	46,7	17,3	47,6 \| 81,2 \| 46,4 \| 15,1
D-389A-02	39	51	174,057	EN 10270-1	1912,45	40,01	10,99	46,4 \| 86,8 \| 38,3 \| 14,1
D-414AA	42	53	303,335	EN 10270-1	1650,56	47,56	5,44	40,4 \| 84,0 \| 29,2 \| 8,1

Número de molas metálicas semelhantes: 29

Número de tarifa alfandegária: 73202081; Mola de compressão D-339N-03

País de origem: DE, German; Mola de compressão D-339N-03
