Mola de compressão D-313J-10 Aço mola Ø 3,6 x 25 x 109 mm

Descontos por quantidade - Mola de compressão D-313J-10

Quantidade	Preço individual [EUR]
1	12,4800 EUR
2	9,9500 EUR
3	5,4200 EUR
7	3,2800 EUR
17	1,8300 EUR
37	1,5400 EUR
75	1,5100 EUR
125	1,4634 EUR
175	1,4586 EUR
250	1,4345 EUR
350	1,4116 EUR

Mola de compressão Comprar

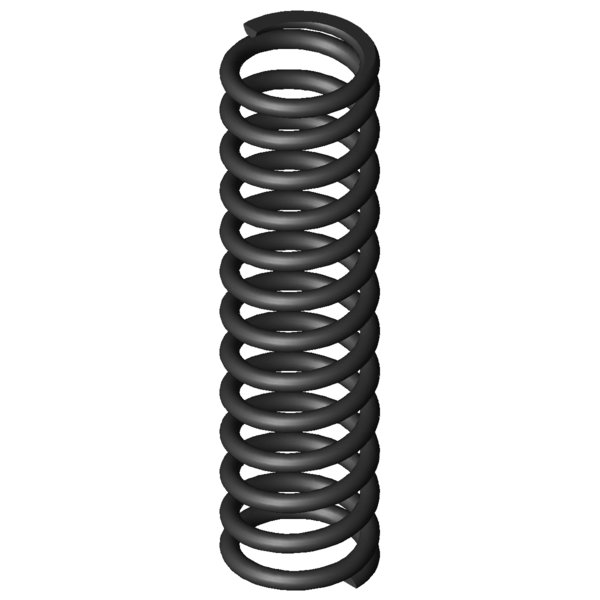

Imagem do Produto Mola de compressão D-313J-10

Quantidade:Quantidade: Adicionar ao Carrinho

Dados Técnicos - Mola de compressão D-313J-10

Símbolos	Valor	Unidade	Descrição
Tipo de material	EN 10270-1	-	Tipo de material
Estado das extremidades das molas	Encostado e rectificado	-	Estado das extremidades das molas
F1		N	Força da mola pré-tensionada
L1		mm	Comprimento da mola pré-tensionada
s1		mm	Deslocamento da mola pré-tensionada
F2		N	Força da mola tensionada
L2		mm	Comprimento da mola tensionada
s2		mm	Deslocamento da mola tensionada
d	3,6	mm	Diâmetro do arame
Di		mm	Diâmetro interno de enrolamento
D	25	mm	Diâmetro médio de enrolamento
De	28,6	mm	Diâmetro externo de enrolamento
Dd	20,6	mm	Maior diâmetro do mandril
Dh	29,6	mm	Diâmetro mais pequeno de manga
L0	109	mm	Comprimento não tensionado da mola
Lk		mm	Comprimento de dobra
Fn	507,228	N	Força máxima com carga estática
Ln	55,73	mm	Comprimento mais pequeno com carga estática
sn	53,27	mm	Maior deslocamento da mola com carga estática
Fndyn	473,278	N	Força máxima com carga dinâmica
Lndyn	59,3	mm	Comprimento mais pequeno com carga dinâmica
shdyn	24,02	mm	Maior deslocamento da mola com carga dinâmica
S	9,165	mm	Passo da mola (centro de enrolamento até centro de enrolamento)
n	11,5	Unidade	N.º de enrolamentos de efeito de mola
nt		Unidade	N.º total de enrolamentos
R	9,523	N/mm	Flecha da mola
Gew	85,3098	g	Peso do artigo
Fntol	28,99	N	(+/-) tolerância para força máxima estática
Fndtol	28,48	N	(+/-) tolerância para força máxima dinâmica
Detol	0,35	mm	(+/-) tolerância para diâmetro de enrolamento
L0tol	2,25	mm	(+/-) tolerância para comprimento não tensionado da mola
PG	AB	-	Grupo de preços para este artigo
F1tol		N	(+/-) tolerância força da mola pré-tensionada
F2tol		N	(+/-) tolerância força da mola tensionada

Desenho técnico Mola de compressão

Ficha de dados Mola de compressão D-313J-10 Aço mola Ø 3,6 x 25 x 109 mm

Ficha de dados baixar arquivo pdf

Característica de mola de metal Mola de compressão D-313J-10 Aço mola Ø 3,6 x 25 x 109 mm

Característica de mola de metal baixar arquivo pdf

Dados CAD Mola de compressão D-313J-10 Aço mola Ø 3,6 x 25 x 109 mm

Modelos CAD baixar: step, stl, iges ...

cálculo do caminho de força Mola de compressão D-313J-10 Aço mola Ø 3,6 x 25 x 109 mm

cálculo do caminho de força Mola de compressão D-313J-10

Formulário de consulta Mola de compressão D-313J-10 Aço mola Ø 3,6 x 25 x 109 mm

Formulário de consulta Mola de compressão D-313J-10

Molas de compressão semelhantes para Mola de compressão D-313J-10 Aço mola Ø 3,6 x 25 x 109 mm

Molas de compressão semelhantes são listadas para comparação. Estas diferem da mola atual em termos de material, dimensões principais e carga.

Molas de compressão semelhantes feitas de um material diferente

As seguintes molas de compressão diferem da mola atual apenas no seu material.

número do artigo	Material	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Unidade)	R (N/mm)	Semelhança in %: Geral \| Geometria \| Carregar \| Rigidez
D-313J-10	EN 10270-1	3,6	28,6	109	507,228	55,73	53,27	11,5	9,523	50,7 \| 83,5 \| 52,3 \| 16,3
VD-313J-10	1.4310	3,6	28,6	109	435,656	55,73	53,27	11,5	8,179	92,9 \| 100,0 \| 92,9 \| 85,9

Número de molas metálicas semelhantes: 2

Molas de compressão semelhantes com uma configuração de suporte de carga diferente

As seguintes molas de compressão diferem da mola atual em termos de classificações de carga.

Prioridade

número do artigo	De (mm)	L0 (mm)	R (N/mm)	Material	Fn (N)	Ln (mm)	sn (mm)	Semelhança in % Geral \| Geometria \| Carregar \| Rigidez
D-236D	27	125	0,719	EN 10270-1	59,213	42,7	82,3	41,6 \| 79,1 \| 38,2 \| 7,6
D-232G	30	107	0,867	EN 10270-1	77,051	18,13	88,87	72,4 \| 86,4 \| 74,9 \| 55,9
D-234N	30	115	0,874	EN 10270-1	76,264	27,7	87,3	72,8 \| 86,9 \| 75,2 \| 56,4
D-268A-05	32	100	1,55	EN 10270-1	96,538	37,72	62,28	100,0 \| 100,0 \| 100,0 \| 100,0
D-268D	31	103	2,022	EN 10270-1	142,546	32,52	70,48	84,2 \| 98,0 \| 78,0 \| 76,6
D-265	34,5	110	2,208	EN 10270-1	183,271	27	83	76,2 \| 94,6 \| 63,9 \| 70,2
D-271	27,5	115	2,996	EN 10270-1	233,713	37	78	58,5 \| 86,8 \| 57,2 \| 31,5
D-288N	30	118	3,275	EN 10270-1	259,987	38,63	79,37	60,7 \| 88,5 \| 59,2 \| 34,4
D-288Z-22	33	108	3,596	EN 10270-1	252,141	37,88	70,13	65,9 \| 91,0 \| 63,5 \| 43,1
D-288Z-44	27	117	4,775	EN 10270-1	315,892	50,85	66,15	70,6 \| 90,3 \| 71,4 \| 50,2
D-301A	28,2	113	5,064	EN 10270-1	279,165	57,88	55,12	74,6 \| 94,7 \| 75,8 \| 53,2
D-288Z-33	28	97	6,213	EN 10270-1	374,616	36,71	60,29	58,5 \| 89,3 \| 61,3 \| 24,9
D-301	28,2	94,5	8,043	EN 10270-1	447,924	38,81	55,69	53,9 \| 86,9 \| 55,5 \| 19,3
D-333A	29	130	9,022	EN 10270-1	327,184	93,74	36,26	84,0 \| 90,8 \| 66,3 \| 94,8
D-313J-10	28,6	109	9,523	EN 10270-1	507,228	55,73	53,27	50,7 \| 83,5 \| 52,3 \| 16,3
D-313J-09	28,6	91,3	11,527	EN 10270-1	507,278	47,29	44,01	47,2 \| 83,4 \| 44,8 \| 13,4
D-329B-05	30	125	12,365	EN 10270-1	756,24	63,84	61,16	81,6 \| 90,8 \| 77,1 \| 77,0
D-333	29	130	13,353	EN 10270-1	855,528	65,93	64,07	77,8 \| 90,8 \| 71,2 \| 71,3
D-313M-03	25	101	13,431	EN 10270-1	535,064	61,16	39,84	44,9 \| 82,2 \| 41,0 \| 11,5
D-334A-04	27	112	17,148	EN 10270-1	797,726	65,48	46,52	75,0 \| 93,9 \| 75,5 \| 55,5
D-332	29	89,5	19,637	EN 10270-1	826,859	47,39	42,11	70,0 \| 93,0 \| 70,4 \| 46,7
D-338	24	105	26,08	EN 10270-1	1046,46	64,88	40,13	62,8 \| 90,1 \| 61,9 \| 36,5
D-359A-04	34	107	26,107	EN 10270-1	1030,618	67,52	39,48	60,4 \| 83,6 \| 62,3 \| 35,1
D-362A	30	110	30,185	EN 10270-1	700,862	86,78	23,22	56,5 \| 83,5 \| 55,6 \| 30,4
D-363	30	125	32,6	EN 10270-1	1431,344	81,09	43,91	57,7 \| 84,8 \| 58,9 \| 29,2
D-364RB	28	125	66,03	EN 10270-1	1903,357	96,17	28,83	46,0 \| 83,1 \| 40,4 \| 14,4
D-389Q	34	107	130,811	EN 10270-1	2402,474	88,63	18,37	37,3 \| 76,8 \| 28,2 \| 7,0

Número de molas metálicas semelhantes: 26

Número de tarifa alfandegária: 73202081; Mola de compressão D-313J-10

País de origem: DE, German; Mola de compressão D-313J-10
