Mola de compressão VD-313J-10 Aço inoxidáve Ø 3,6 x 25 x 109 mm

Descontos por quantidade - Mola de compressão VD-313J-10

Quantidade	Preço individual [EUR]
1	13,1800 EUR
2	10,5000 EUR
3	6,0600 EUR
7	3,9100 EUR
17	2,5400 EUR
37	2,1200 EUR
75	2,0700 EUR
125	2,0408 EUR
175	2,0281 EUR
250	1,9902 EUR
350	1,9446 EUR

Mola de compressão Comprar

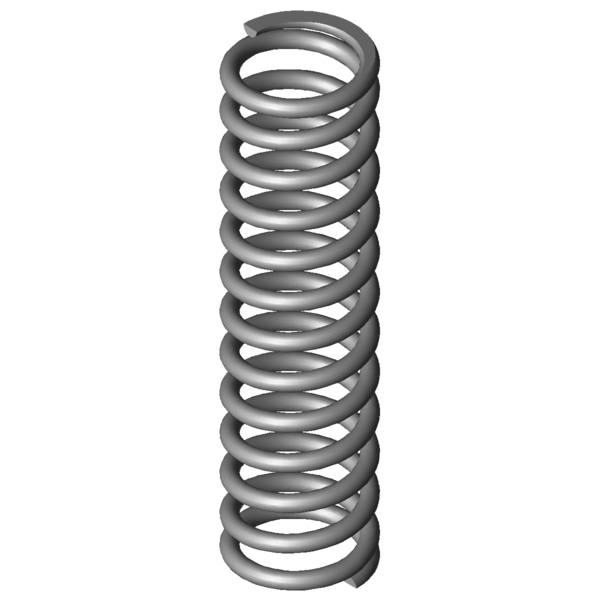

Imagem do Produto Mola de compressão VD-313J-10

Quantidade:Quantidade: Adicionar ao Carrinho

Dados Técnicos - Mola de compressão VD-313J-10

Símbolos	Valor	Unidade	Descrição
Tipo de material	1.4310	-	Tipo de material
Estado das extremidades das molas	Encostado e rectificado	-	Estado das extremidades das molas
F1		N	Força da mola pré-tensionada
L1		mm	Comprimento da mola pré-tensionada
s1		mm	Deslocamento da mola pré-tensionada
F2		N	Força da mola tensionada
L2		mm	Comprimento da mola tensionada
s2		mm	Deslocamento da mola tensionada
d	3,6	mm	Diâmetro do arame
Di		mm	Diâmetro interno de enrolamento
D	25	mm	Diâmetro médio de enrolamento
De	28,6	mm	Diâmetro externo de enrolamento
Dd	20,6	mm	Maior diâmetro do mandril
Dh	29,6	mm	Diâmetro mais pequeno de manga
L0	109	mm	Comprimento não tensionado da mola
Lk		mm	Comprimento de dobra
Fn	435,656	N	Força máxima com carga estática
Ln	55,73	mm	Comprimento mais pequeno com carga estática
sn	53,27	mm	Maior deslocamento da mola com carga estática
Fndyn	406,496	N	Força máxima com carga dinâmica
Lndyn	59,3	mm	Comprimento mais pequeno com carga dinâmica
shdyn	15,73	mm	Maior deslocamento da mola com carga dinâmica
S	9,165	mm	Passo da mola (centro de enrolamento até centro de enrolamento)
n	11,5	Unidade	N.º de enrolamentos de efeito de mola
nt		Unidade	N.º total de enrolamentos
R	8,179	N/mm	Flecha da mola
Gew	85,3098	g	Peso do artigo
Fntol	28,99	N	(+/-) tolerância para força máxima estática
Fndtol	28,48	N	(+/-) tolerância para força máxima dinâmica
Detol	0,35	mm	(+/-) tolerância para diâmetro de enrolamento
L0tol	2,25	mm	(+/-) tolerância para comprimento não tensionado da mola
PG	AE	-	Grupo de preços para este artigo
F1tol		N	(+/-) tolerância força da mola pré-tensionada
F2tol		N	(+/-) tolerância força da mola tensionada

Desenho técnico Mola de compressão

Ficha de dados Mola de compressão VD-313J-10 Aço inoxidáve Ø 3,6 x 25 x 109 mm

Ficha de dados baixar arquivo pdf

Característica de mola de metal Mola de compressão VD-313J-10 Aço inoxidáve Ø 3,6 x 25 x 109 mm

Característica de mola de metal baixar arquivo pdf

Dados CAD Mola de compressão VD-313J-10 Aço inoxidáve Ø 3,6 x 25 x 109 mm

Modelos CAD baixar: step, stl, iges ...

cálculo do caminho de força Mola de compressão VD-313J-10 Aço inoxidáve Ø 3,6 x 25 x 109 mm

cálculo do caminho de força Mola de compressão VD-313J-10

Formulário de consulta Mola de compressão VD-313J-10 Aço inoxidáve Ø 3,6 x 25 x 109 mm

Formulário de consulta Mola de compressão VD-313J-10

Molas de compressão semelhantes para Mola de compressão VD-313J-10 Aço inoxidáve Ø 3,6 x 25 x 109 mm

Molas de compressão semelhantes são listadas para comparação. Estas diferem da mola atual em termos de material, dimensões principais e carga.

Molas de compressão semelhantes feitas de um material diferente

As seguintes molas de compressão diferem da mola atual apenas no seu material.

número do artigo	Material	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Unidade)	R (N/mm)	Semelhança in %: Geral \| Geometria \| Carregar \| Rigidez
VD-313J-10	1.4310	3,6	28,6	109	435,656	55,73	53,27	11,5	8,179	100,0 \| 100,0 \| 100,0 \| 100,0
D-313J-10	EN 10270-1	3,6	28,6	109	507,228	55,73	53,27	11,5	9,523	92,9 \| 100,0 \| 92,9 \| 85,9

Número de molas metálicas semelhantes: 2

Molas de compressão semelhantes com uma configuração de suporte de carga diferente

As seguintes molas de compressão diferem da mola atual em termos de classificações de carga.

Prioridade

número do artigo	De (mm)	L0 (mm)	R (N/mm)	Material	Fn (N)	Ln (mm)	sn (mm)	Semelhança in % Geral \| Geometria \| Carregar \| Rigidez
VD-236D	27	125	0,618	1.4310	50,858	42,7	82,3	41,6 \| 79,1 \| 38,2 \| 7,6
VD-232G	30	107	0,745	1.4310	66,179	18,13	88,87	42,6 \| 81,2 \| 37,6 \| 9,1
VD-234N	30	115	0,75	1.4310	65,503	27,7	87,3	43,0 \| 81,9 \| 38,0 \| 9,2
VD-268A-05	32	100	1,331	1.4310	82,916	37,72	62,28	50,7 \| 83,5 \| 52,3 \| 16,3
VD-268D	31	103	1,737	1.4310	122,432	32,52	70,48	52,8 \| 85,4 \| 51,8 \| 21,2
VD-265	34,5	110	1,897	1.4310	159,686	25,8	84,2	52,3 \| 83,8 \| 50,0 \| 23,2
VD-271	27,5	115	2,574	1.4310	203,824	35,8	79,2	58,4 \| 86,8 \| 57,0 \| 31,5
VD-288N	30	118	2,813	1.4310	223,302	38,63	79,37	60,7 \| 88,5 \| 59,2 \| 34,4
VD-288Z-22	33	108	3,088	1.4310	216,563	37,88	70,13	63,4 \| 89,7 \| 62,8 \| 37,8
VD-288Z-44	27	117	4,102	1.4310	271,318	50,85	66,15	70,6 \| 90,3 \| 71,4 \| 50,2
VD-301A	28,2	113	4,35	1.4310	239,774	57,88	55,12	74,6 \| 94,7 \| 75,8 \| 53,2
VD-288Z-33	28	97	5,336	1.4310	321,756	36,71	60,29	78,8 \| 90,1 \| 81,1 \| 65,3
VD-301	28,2	94,5	6,908	1.4310	384,72	38,81	55,69	89,3 \| 91,4 \| 92,0 \| 84,5
VD-333A	29	130	7,749	1.4310	281,017	93,74	36,26	84,0 \| 90,8 \| 66,3 \| 94,8
VD-313J-10	28,6	109	8,179	1.4310	435,656	55,73	53,27	100,0 \| 100,0 \| 100,0 \| 100,0
VD-313J-09	28,6	91,3	9,901	1.4310	435,699	47,29	44,01	89,5 \| 94,6 \| 91,3 \| 82,6
VD-329B-05	30	125	10,621	1.4310	649,531	63,84	61,16	81,6 \| 90,8 \| 77,1 \| 77,0
VD-333	29	130	11,469	1.4310	734,81	65,93	64,07	77,8 \| 90,8 \| 71,2 \| 71,3
VD-313M-03	25	101	11,535	1.4310	459,564	61,16	39,84	83,0 \| 93,4 \| 84,8 \| 70,9
VD-334A-04	27	112	14,728	1.4310	684,869	65,5	46,5	75,0 \| 93,9 \| 75,5 \| 55,5
VD-332	29	89,5	16,866	1.4310	710,185	47,39	42,11	69,6 \| 90,2 \| 70,2 \| 48,5
VD-338	24	105	22,4	1.4310	898,8	64,88	40,13	62,8 \| 90,1 \| 61,9 \| 36,5
VD-359A-04	34	107	22,423	1.4310	885,194	67,52	39,48	61,0 \| 84,8 \| 61,7 \| 36,5
VD-362A	30	110	25,926	1.4310	601,968	86,78	23,22	59,4 \| 88,8 \| 58,0 \| 31,5
VD-363	30	125	28	1.4310	1229,375	81,09	43,91	57,7 \| 84,8 \| 58,9 \| 29,2
VD-364RB	28	125	56,713	1.4310	1634,785	96,17	28,83	46,0 \| 83,1 \| 40,4 \| 14,4
VD-389Q	34	107	112,353	1.4310	2063,474	88,63	18,37	37,7 \| 77,9 \| 27,8 \| 7,3

Número de molas metálicas semelhantes: 26

Número de tarifa alfandegária: 73202081; Mola de compressão VD-313J-10

País de origem: DE, German; Mola de compressão VD-313J-10
