Mola de compressão D-313N Aço mola Ø 3,6 x 21,4 x 123 mm

Descontos por quantidade - Mola de compressão D-313N

Quantidade	Preço individual [EUR]
1	12,4800 EUR
2	9,9500 EUR
3	5,4200 EUR
7	3,2800 EUR
17	1,8300 EUR
37	1,5400 EUR
75	1,5100 EUR
125	1,4634 EUR
175	1,4586 EUR
250	1,4345 EUR
350	1,4116 EUR

Mola de compressão Comprar

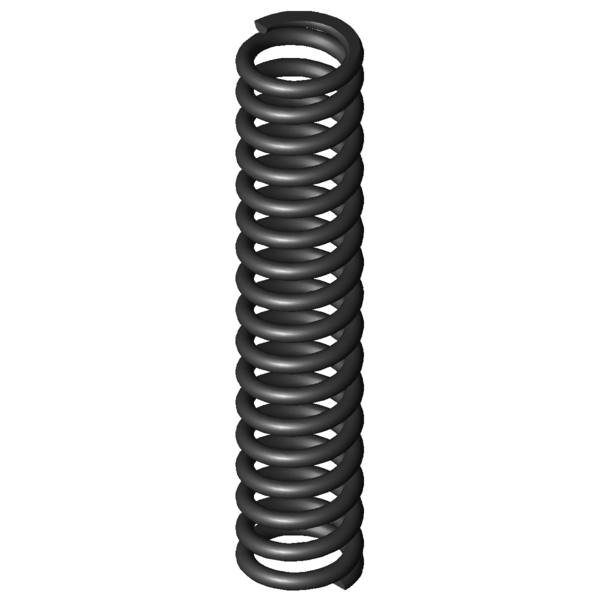

Imagem do Produto Mola de compressão D-313N

Quantidade:Quantidade: Adicionar ao Carrinho

Dados Técnicos - Mola de compressão D-313N

Símbolos	Valor	Unidade	Descrição
Tipo de material	EN 10270-1	-	Tipo de material
Estado das extremidades das molas	Encostado e rectificado	-	Estado das extremidades das molas
F1		N	Força da mola pré-tensionada
L1		mm	Comprimento da mola pré-tensionada
s1		mm	Deslocamento da mola pré-tensionada
F2		N	Força da mola tensionada
L2		mm	Comprimento da mola tensionada
s2		mm	Deslocamento da mola tensionada
d	3,6	mm	Diâmetro do arame
Di		mm	Diâmetro interno de enrolamento
D	21,4	mm	Diâmetro médio de enrolamento
De	25	mm	Diâmetro externo de enrolamento
Dd	17	mm	Maior diâmetro do mandril
Dh	26	mm	Diâmetro mais pequeno de manga
L0	123	mm	Comprimento não tensionado da mola
Lk	66,01	mm	Comprimento de dobra
Fn	579,688	N	Força máxima com carga estática
Ln	71,54	mm	Comprimento mais pequeno com carga estática
sn	51,46	mm	Maior deslocamento da mola com carga estática
Fndyn	531,563	N	Força máxima com carga dinâmica
Lndyn	75,81	mm	Comprimento mais pequeno com carga dinâmica
shdyn	23,12	mm	Maior deslocamento da mola com carga dinâmica
S	7,703	mm	Passo da mola (centro de enrolamento até centro de enrolamento)
n	15,5	Unidade	N.º de enrolamentos de efeito de mola
nt		Unidade	N.º total de enrolamentos
R	11,264	N/mm	Flecha da mola
Gew	94,6623	g	Peso do artigo
Fntol	36,37	N	(+/-) tolerância para força máxima estática
Fndtol	35,65	N	(+/-) tolerância para força máxima dinâmica
Detol	0,35	mm	(+/-) tolerância para diâmetro de enrolamento
L0tol	2,46	mm	(+/-) tolerância para comprimento não tensionado da mola
PG	AB	-	Grupo de preços para este artigo
F1tol		N	(+/-) tolerância força da mola pré-tensionada
F2tol		N	(+/-) tolerância força da mola tensionada

Desenho técnico Mola de compressão

Ficha de dados Mola de compressão D-313N Aço mola Ø 3,6 x 21,4 x 123 mm

Ficha de dados baixar arquivo pdf

Característica de mola de metal Mola de compressão D-313N Aço mola Ø 3,6 x 21,4 x 123 mm

Característica de mola de metal baixar arquivo pdf

Dados CAD Mola de compressão D-313N Aço mola Ø 3,6 x 21,4 x 123 mm

Modelos CAD baixar: step, stl, iges ...

cálculo do caminho de força Mola de compressão D-313N Aço mola Ø 3,6 x 21,4 x 123 mm

cálculo do caminho de força Mola de compressão D-313N

Formulário de consulta Mola de compressão D-313N Aço mola Ø 3,6 x 21,4 x 123 mm

Formulário de consulta Mola de compressão D-313N

Molas de compressão semelhantes para Mola de compressão D-313N Aço mola Ø 3,6 x 21,4 x 123 mm

Molas de compressão semelhantes são listadas para comparação. Estas diferem da mola atual em termos de material, dimensões principais e carga.

Molas de compressão semelhantes feitas de um material diferente

As seguintes molas de compressão diferem da mola atual apenas no seu material.

número do artigo	Material	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Unidade)	R (N/mm)	Semelhança in %: Geral \| Geometria \| Carregar \| Rigidez
D-313N	EN 10270-1	3,6	25	123	579,688	71,54	51,46	15,5	11,264	100,0 \| 100,0 \| 100,0 \| 100,0
VD-313N	1.4310	3,6	25	123	497,891	71,54	51,46	15,5	9,675	92,9 \| 100,0 \| 92,9 \| 85,9

Número de molas metálicas semelhantes: 2

Molas de compressão semelhantes com uma configuração de suporte de carga diferente

As seguintes molas de compressão diferem da mola atual em termos de classificações de carga.

Prioridade

número do artigo	De (mm)	L0 (mm)	R (N/mm)	Material	Fn (N)	Ln (mm)	sn (mm)	Semelhança in % Geral \| Geometria \| Carregar \| Rigidez
D-243A	22	135	1,101	EN 10270-1	93,34	50,25	84,75	42,1 \| 78,2 \| 38,4 \| 9,8
D-237	27	135	1,227	EN 10270-1	125,245	32,95	102,05	42,2 \| 79,8 \| 36,0 \| 10,9
D-239A-04	25	95,5	1,576	EN 10270-1	109,425	26,07	69,43	46,1 \| 77,7 \| 46,5 \| 14,0
D-243	22	135	1,63	EN 10270-1	156,48	39	96	44,3 \| 78,2 \| 40,3 \| 14,5
D-277A	22,5	120	2,689	EN 10270-1	160,484	60,32	59,69	55,5 \| 85,7 \| 56,9 \| 23,9
D-271	27,5	115	2,996	EN 10270-1	233,713	37	78	54,8 \| 84,6 \| 53,1 \| 26,6
D-277	22,5	120	3,979	EN 10270-1	293,289	46,3	73,7	60,4 \| 85,7 \| 60,2 \| 35,3
D-288Z-44	27	117	4,775	EN 10270-1	315,892	50,85	66,15	66,3 \| 90,3 \| 66,1 \| 42,4
D-301A	28,2	113	5,064	EN 10270-1	279,165	57,88	55,12	68,5 \| 89,8 \| 70,8 \| 45,0
D-307A	23,2	105	7,218	EN 10270-1	216,616	74,99	30,01	67,0 \| 89,0 \| 47,8 \| 64,1
D-288Z-54	21	124	7,648	EN 10270-1	412,647	70,05	53,95	80,0 \| 88,8 \| 83,3 \| 67,9
D-333A	29	130	9,022	EN 10270-1	327,184	93,74	36,26	77,9 \| 90,3 \| 63,5 \| 80,1
D-308A-05	22	113	9,743	EN 10270-1	446,114	67,21	45,79	86,3 \| 89,6 \| 83,0 \| 86,5
D-307	23,2	105	10,682	EN 10270-1	558,22	52,74	52,26	93,7 \| 89,0 \| 97,4 \| 94,8
D-313N	25	123	11,264	EN 10270-1	579,688	71,54	51,46	100,0 \| 100,0 \| 100,0 \| 100,0
D-329B-05	30	125	12,365	EN 10270-1	756,24	63,84	61,16	87,4 \| 90,6 \| 80,4 \| 91,1
D-333	29	130	13,353	EN 10270-1	855,528	65,93	64,07	82,9 \| 90,3 \| 74,0 \| 84,4
D-313M-03	25	101	13,431	EN 10270-1	535,064	61,16	39,84	87,6 \| 94,0 \| 84,9 \| 83,9
D-308B	21,2	120	14,653	EN 10270-1	637,425	76,5	43,5	85,0 \| 90,4 \| 87,7 \| 76,9
D-334A-04	27	112	17,148	EN 10270-1	797,726	65,48	46,52	79,5 \| 91,2 \| 81,5 \| 65,7
D-338	24	105	26,08	EN 10270-1	1046,46	64,88	40,13	66,8 \| 90,5 \| 66,7 \| 43,2
D-339A-06	21	125	28,694	EN 10270-1	964,114	91,4	33,6	64,3 \| 90,8 \| 62,7 \| 39,3
D-363	30	125	32,6	EN 10270-1	1431,344	81,09	43,91	60,7 \| 84,6 \| 62,9 \| 34,6
D-364RB	28	125	66,03	EN 10270-1	1903,357	96,17	28,83	48,1 \| 84,0 \| 43,2 \| 17,1

Número de molas metálicas semelhantes: 23

Número de tarifa alfandegária: 73202081; Mola de compressão D-313N

País de origem: DE, German; Mola de compressão D-313N
