Mola de compressão D-283A Aço mola Ø 2,5 x 16 x 130 mm

Descontos por quantidade - Mola de compressão D-283A

Quantidade	Preço individual [EUR]
1	5,2700 EUR
2	3,7200 EUR
3	3,5400 EUR
7	2,5100 EUR
17	1,2200 EUR
37	0,9000 EUR
75	0,7300 EUR
125	0,5070 EUR
175	0,4444 EUR
250	0,4132 EUR
350	0,3853 EUR
450	0,3536 EUR

Mola de compressão Comprar

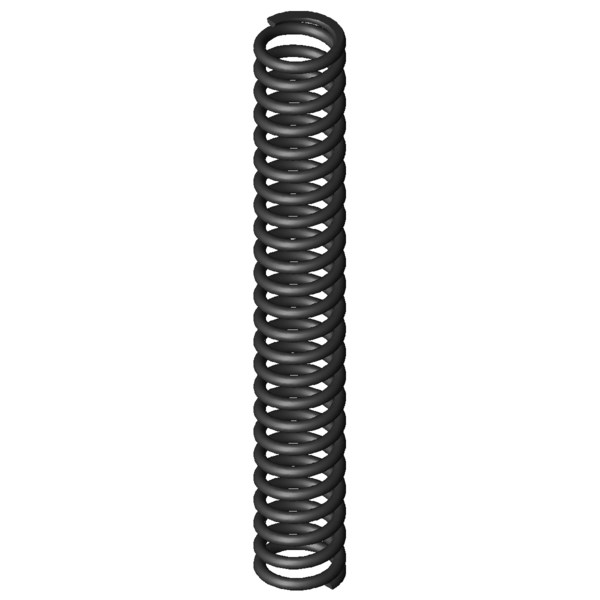

Imagem do Produto Mola de compressão D-283A

Quantidade:Quantidade: Adicionar ao Carrinho

Dados Técnicos - Mola de compressão D-283A

Símbolos	Valor	Unidade	Descrição
Tipo de material	EN 10270-1	-	Tipo de material
Estado das extremidades das molas	Encostado e rectificado	-	Estado das extremidades das molas
F1		N	Força da mola pré-tensionada
L1		mm	Comprimento da mola pré-tensionada
s1		mm	Deslocamento da mola pré-tensionada
F2		N	Força da mola tensionada
L2		mm	Comprimento da mola tensionada
s2		mm	Deslocamento da mola tensionada
d	2,5	mm	Diâmetro do arame
Di		mm	Diâmetro interno de enrolamento
D	16	mm	Diâmetro médio de enrolamento
De	18,5	mm	Diâmetro externo de enrolamento
Dd	12,9	mm	Maior diâmetro do mandril
Dh	19,3	mm	Diâmetro mais pequeno de manga
L0	130	mm	Comprimento não tensionado da mola
Lk	105,5	mm	Comprimento de dobra
Fn	257,652	N	Força máxima com carga estática
Ln	70,33	mm	Comprimento mais pequeno com carga estática
sn	59,67	mm	Maior deslocamento da mola com carga estática
Fndyn	238,053	N	Força máxima com carga dinâmica
Lndyn	74,87	mm	Comprimento mais pequeno com carga dinâmica
shdyn	30,46	mm	Maior deslocamento da mola com carga dinâmica
S	5,667	mm	Passo da mola (centro de enrolamento até centro de enrolamento)
n	22,5	Unidade	N.º de enrolamentos de efeito de mola
nt		Unidade	N.º total de enrolamentos
R	4,318	N/mm	Flecha da mola
Gew	47,7844	g	Peso do artigo
Fntol	16,29	N	(+/-) tolerância para força máxima estática
Fndtol	16	N	(+/-) tolerância para força máxima dinâmica
Detol	0,3	mm	(+/-) tolerância para diâmetro de enrolamento
L0tol	2,88	mm	(+/-) tolerância para comprimento não tensionado da mola
PG	K	-	Grupo de preços para este artigo
F1tol		N	(+/-) tolerância força da mola pré-tensionada
F2tol		N	(+/-) tolerância força da mola tensionada

Desenho técnico Mola de compressão

Ficha de dados Mola de compressão D-283A Aço mola Ø 2,5 x 16 x 130 mm

Ficha de dados baixar arquivo pdf

Característica de mola de metal Mola de compressão D-283A Aço mola Ø 2,5 x 16 x 130 mm

Característica de mola de metal baixar arquivo pdf

Dados CAD Mola de compressão D-283A Aço mola Ø 2,5 x 16 x 130 mm

Modelos CAD baixar: step, stl, iges ...

cálculo do caminho de força Mola de compressão D-283A Aço mola Ø 2,5 x 16 x 130 mm

cálculo do caminho de força Mola de compressão D-283A

Formulário de consulta Mola de compressão D-283A Aço mola Ø 2,5 x 16 x 130 mm

Formulário de consulta Mola de compressão D-283A

Molas de compressão semelhantes para Mola de compressão D-283A Aço mola Ø 2,5 x 16 x 130 mm

Molas de compressão semelhantes são listadas para comparação. Estas diferem da mola atual em termos de material, dimensões principais e carga.

Molas de compressão semelhantes feitas de um material diferente

As seguintes molas de compressão diferem da mola atual apenas no seu material.

número do artigo	Material	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Unidade)	R (N/mm)	Semelhança in %: Geral \| Geometria \| Carregar \| Rigidez
D-283A	EN 10270-1	2,5	18,5	130	257,652	70,33	59,67	22,5	4,318	70,4 \| 88,8 \| 66,5 \| 55,9
VD-283A	1.4310	2,5	18,5	130	221,296	70,33	59,67	22,5	3,709	92,9 \| 100,0 \| 92,9 \| 85,9
VD-283	1.4310	2,5	18,5	130	319,352	59,2	70,8	18,5	4,511	92,7 \| 100,0 \| 82,5 \| 95,7

Número de molas metálicas semelhantes: 3

Molas de compressão semelhantes com uma configuração de suporte de carga diferente

As seguintes molas de compressão diferem da mola atual em termos de classificações de carga.

Prioridade

número do artigo	De (mm)	L0 (mm)	R (N/mm)	Material	Fn (N)	Ln (mm)	sn (mm)	Semelhança in % Geral \| Geometria \| Carregar \| Rigidez
D-179J-14	15,9	125	0,368	EN 10270-1	38,258	21,06	103,94	40,0 \| 75,4 \| 36,1 \| 8,5
D-206D-18	20,4	125	0,456	EN 10270-1	44,788	26,88	98,12	50,0 \| 85,8 \| 47,8 \| 16,4
D-184	17,25	140	0,486	EN 10270-1	51,881	33,2	106,8	42,7 \| 78,7 \| 38,0 \| 11,3
D-207JZ	18,5	129	0,567	EN 10270-1	51,142	38,87	90,13	52,8 \| 85,4 \| 52,7 \| 20,4
D-206D-04	17,4	122	0,764	EN 10270-1	71,47	28,5	93,5	55,0 \| 81,3 \| 56,3 \| 27,5
D-207J-90	18,5	104	1	EN 10270-1	80,621	23,36	80,64	51,9 \| 80,0 \| 52,6 \| 23,2
D-232N	20	139	1,144	EN 10270-1	114,943	38,57	100,43	47,8 \| 83,3 \| 45,4 \| 14,8
D-217E	17	116	1,179	EN 10270-1	96,796	33,93	82,07	55,1 \| 81,3 \| 56,9 \| 26,9
D-232M-02	20	118	1,223	EN 10270-1	99,938	36,31	81,69	67,8 \| 90,4 \| 69,0 \| 44,0
D-216	17,6	110	1,304	EN 10270-1	104,19	30,1	79,9	56,3 \| 81,3 \| 57,6 \| 30,2
D-233T-10	15	130	1,661	EN 10270-1	111,088	63,11	66,89	63,0 \| 84,4 \| 66,2 \| 38,5
D-252A	18	145	1,769	EN 10270-1	154,192	57,82	87,18	54,2 \| 85,5 \| 54,4 \| 22,9
D-252	18	145	2,151	EN 10270-1	195,21	54,25	90,75	56,6 \| 85,5 \| 56,6 \| 27,8
D-263VE	20	127	2,779	EN 10270-1	199,574	55,18	71,82	63,2 \| 86,4 \| 67,1 \| 35,9
D-283A	18,5	130	4,318	EN 10270-1	257,652	70,33	59,67	70,4 \| 88,8 \| 66,5 \| 55,9
D-278D	19,5	125	4,378	EN 10270-1	288,607	59,08	65,92	73,2 \| 89,1 \| 73,9 \| 56,6
D-283	18,5	130	5,252	EN 10270-1	366,04	60,3	69,7	80,2 \| 88,8 \| 83,7 \| 67,9
D-282B	18,5	105	6,7	EN 10270-1	366,176	50,35	54,65	79,7 \| 93,6 \| 81,0 \| 64,4
D-288Z-54	21	124	7,648	EN 10270-1	412,647	70,05	53,95	62,6 \| 89,8 \| 61,7 \| 36,3
D-288X-12	19,4	127	9,037	EN 10270-1	542,201	67	60	90,9 \| 94,3 \| 92,7 \| 85,5
D-288X-11	19,4	115	10,184	EN 10270-1	540,781	61,9	53,1	57,2 \| 89,0 \| 55,4 \| 27,3
D-313A	19,2	120	11,591	EN 10270-1	367,438	88,3	31,7	70,9 \| 89,3 \| 56,7 \| 66,7
D-313	19,2	120	14,097	EN 10270-1	652,141	73,74	46,26	72,9 \| 89,3 \| 74,5 \| 54,8
D-313A-12	19,5	127	14,956	EN 10270-1	735,305	77,84	49,16	71,2 \| 90,1 \| 71,9 \| 51,7
D-313A-11	19,5	115	16,716	EN 10270-1	746,566	70,34	44,66	49,0 \| 85,9 \| 44,5 \| 16,6
D-339A-06	21	125	28,694	EN 10270-1	964,114	91,4	33,6	42,4 \| 83,7 \| 33,7 \| 9,7

Número de molas metálicas semelhantes: 25

Número de tarifa alfandegária: 73202081; Mola de compressão D-283A

País de origem: DE, German; Mola de compressão D-283A
