Mola de compressão D-263VE Aço mola Ø 2,3 x 17,7 x 127 mm

Descontos por quantidade - Mola de compressão D-263VE

Quantidade Preço individual [EUR]
1 5,2700 EUR
2 3,7200 EUR
3 3,5400 EUR
7 2,5100 EUR
17 1,2200 EUR
37 0,9000 EUR
75 0,7300 EUR
125 0,5070 EUR
175 0,4444 EUR
250 0,4132 EUR
350 0,3853 EUR
450 0,3536 EUR

Mola de compressão Comprar

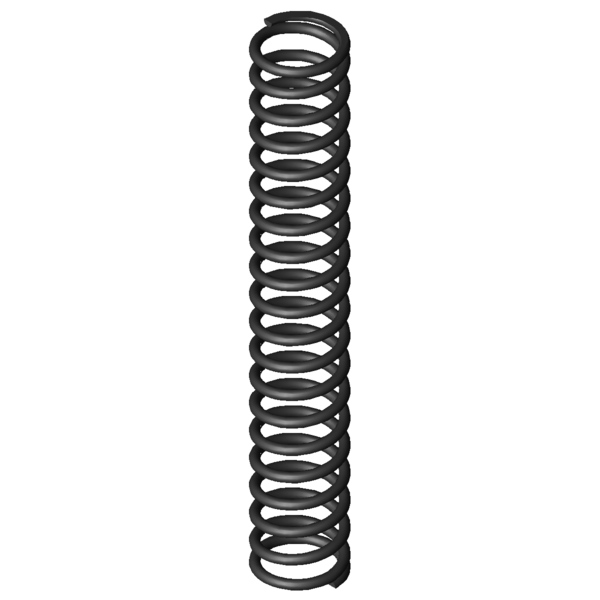

Imagem do Produto Mola de compressão D-263VE
Imagem do Produto Mola de compressão D-263VE
Quantidade: Adicionar ao Carrinho

Dados Técnicos - Mola de compressão D-263VE

Símbolos Valor Unidade Descrição
Tipo de material EN 10270-1 - Tipo de material
Estado das extremidades das molas Encostado e rectificado - Estado das extremidades das molas
F1 N Força da mola pré-tensionada
L1 mm Comprimento da mola pré-tensionada
s1 mm Deslocamento da mola pré-tensionada
F2 N Força da mola tensionada
L2 mm Comprimento da mola tensionada
s2 mm Deslocamento da mola tensionada
d 2,3 mm Diâmetro do arame
Di mm Diâmetro interno de enrolamento
D 17,7 mm Diâmetro médio de enrolamento
De 20 mm Diâmetro externo de enrolamento
Dd 14,7 mm Maior diâmetro do mandril
Dh 20,9 mm Diâmetro mais pequeno de manga
L0 127 mm Comprimento não tensionado da mola
Lk 94,92 mm Comprimento de dobra
Fn 199,574 N Força máxima com carga estática
Ln 55,18 mm Comprimento mais pequeno com carga estática
sn 71,82 mm Maior deslocamento da mola com carga estática
Fndyn 188,416 N Força máxima com carga dinâmica
Lndyn 59,2 mm Comprimento mais pequeno com carga dinâmica
shdyn 33,62 mm Maior deslocamento da mola com carga dinâmica
S 6,741 mm Passo da mola (centro de enrolamento até centro de enrolamento)
n 18,5 Unidade N.º de enrolamentos de efeito de mola
nt Unidade N.º total de enrolamentos
R 2,779 N/mm Flecha da mola
Gew 37,4372 g Peso do artigo
Fntol 10,96 N (+/-) tolerância para força máxima estática
Fndtol 10,79 N (+/-) tolerância para força máxima dinâmica
Detol 0,35 mm (+/-) tolerância para diâmetro de enrolamento
L0tol 2,87 mm (+/-) tolerância para comprimento não tensionado da mola
PG K - Grupo de preços para este artigo
F1tol N (+/-) tolerância força da mola pré-tensionada
F2tol N (+/-) tolerância força da mola tensionada
Desenho técnico Mola de compressão
Desenho técnico Mola de compressão

Ficha de dados Mola de compressão D-263VE Aço mola Ø 2,3 x 17,7 x 127 mm

Ficha de dados baixar arquivo pdf

Característica de mola de metal Mola de compressão D-263VE Aço mola Ø 2,3 x 17,7 x 127 mm

Característica de mola de metal baixar arquivo pdf

Dados CAD Mola de compressão D-263VE Aço mola Ø 2,3 x 17,7 x 127 mm

Modelos CAD baixar: step, stl, iges ...

cálculo do caminho de força Mola de compressão D-263VE Aço mola Ø 2,3 x 17,7 x 127 mm

cálculo do caminho de força Mola de compressão D-263VE

Formulário de consulta Mola de compressão D-263VE Aço mola Ø 2,3 x 17,7 x 127 mm

Formulário de consulta Mola de compressão D-263VE

Molas de compressão semelhantes para Mola de compressão D-263VE Aço mola Ø 2,3 x 17,7 x 127 mm

Molas de compressão semelhantes são listadas para comparação. Estas diferem da mola atual em termos de material, dimensões principais e carga.

Molas de compressão semelhantes feitas de um material diferente

As seguintes molas de compressão diferem da mola atual apenas no seu material.

número do artigo Material d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Unidade) R (N/mm) Semelhança in %: Geral | Geometria | Carregar | Rigidez
D-263VE EN 10270-1 2,3 20 127 199,574 55,18 71,82 18,5 2,779 63,2 | 86,4 | 67,1 | 35,9
VD-263VE 1.4310 2,3 20 127 171,413 55,18 71,82 18,5 2,387 92,9 | 100,0 | 92,9 | 85,9
Número de molas metálicas semelhantes: 2

Molas de compressão semelhantes com uma configuração de suporte de carga diferente

As seguintes molas de compressão diferem da mola atual em termos de classificações de carga.

Prioridade
número do artigo De (mm) L0 (mm) R (N/mm) Material Fn (N) Ln (mm) sn (mm) Semelhança in %
Geral | Geometria | Carregar | Rigidez
D-180Y-04 19 116 0,329 EN 10270-1 29,595 26,17 89,83 46,5 | 80,2 | 47,4 | 11,9
D-180L 20 130 0,335 EN 10270-1 37,101 19,14 110,86 45,7 | 83,3 | 41,7 | 12,0
D-206D-18 20,4 125 0,456 EN 10270-1 44,788 26,88 98,12 50,0 | 85,8 | 47,8 | 16,4
D-207JZ 18,5 129 0,567 EN 10270-1 51,142 38,87 90,13 52,8 | 85,4 | 52,7 | 20,4
D-207J-80 20 152 0,603 EN 10270-1 73,674 29,9 122,1 50,8 | 82,9 | 47,9 | 21,7
D-206D-04 17,4 122 0,764 EN 10270-1 71,47 28,5 93,5 55,0 | 81,3 | 56,3 | 27,5
D-207J-73 20 112 0,776 EN 10270-1 68,329 23,92 88,08 56,8 | 84,5 | 57,9 | 27,9
D-212E 19,8 104 0,82 EN 10270-1 59,761 31,15 72,85 59,1 | 83,5 | 64,3 | 29,5
D-243A 22 135 1,101 EN 10270-1 93,34 50,25 84,75 65,3 | 90,6 | 65,8 | 39,6
D-232N 20 139 1,144 EN 10270-1 114,943 38,57 100,43 47,8 | 83,3 | 45,4 | 14,8
D-232M-02 20 118 1,223 EN 10270-1 99,938 36,31 81,69 67,8 | 90,4 | 69,0 | 44,0
D-243 22 135 1,63 EN 10270-1 156,48 39 96 75,3 | 90,6 | 76,6 | 58,7
D-247 21 115 1,76 EN 10270-1 136,68 37,36 77,64 78,3 | 90,9 | 80,5 | 63,4
D-277A 22,5 120 2,689 EN 10270-1 160,484 60,32 59,69 90,1 | 91,8 | 81,8 | 96,8
D-263VE 20 127 2,779 EN 10270-1 199,574 55,18 71,82 63,2 | 86,4 | 67,1 | 35,9
D-277 22,5 120 3,979 EN 10270-1 293,289 46,3 73,7 81,5 | 91,8 | 82,7 | 69,8
D-283A 18,5 130 4,318 EN 10270-1 257,652 70,33 59,67 70,4 | 88,8 | 66,5 | 55,9
D-278D 19,5 125 4,378 EN 10270-1 288,607 59,08 65,92 73,2 | 89,1 | 73,9 | 56,6
D-283 18,5 130 5,252 EN 10270-1 366,04 60,3 69,7 80,2 | 88,8 | 83,7 | 67,9
D-288Z-57 20 150 6,718 EN 10270-1 388,911 92,11 57,89 87,2 | 97,2 | 77,4 | 86,9
D-288Z-54 21 124 7,648 EN 10270-1 412,647 70,05 53,95 62,6 | 89,8 | 61,7 | 36,3
D-288S 20 101 7,939 EN 10270-1 358,884 55,8 45,2 60,5 | 87,2 | 59,3 | 35,0
D-288X-12 19,4 127 9,037 EN 10270-1 542,201 67 60 90,9 | 94,3 | 92,7 | 85,5
D-288X-11 19,4 115 10,184 EN 10270-1 540,781 61,9 53,1 57,2 | 89,0 | 55,4 | 27,3
D-313A 19,2 120 11,591 EN 10270-1 367,438 88,3 31,7 70,9 | 89,3 | 56,7 | 66,7
D-313 19,2 120 14,097 EN 10270-1 652,141 73,74 46,26 72,9 | 89,3 | 74,5 | 54,8
D-308B 21,2 120 14,653 EN 10270-1 637,425 76,5 43,5 50,6 | 86,9 | 45,9 | 19,0
D-313A-12 19,5 127 14,956 EN 10270-1 735,305 77,84 49,16 71,2 | 90,1 | 71,9 | 51,7
D-313A-11 19,5 115 16,716 EN 10270-1 746,566 70,34 44,66 49,0 | 85,9 | 44,5 | 16,6
D-339A-06 21 125 28,694 EN 10270-1 964,114 91,4 33,6 42,4 | 83,7 | 33,7 | 9,7
Número de molas metálicas semelhantes: 29

Número de tarifa alfandegária: 73202081; Mola de compressão D-263VE

País de origem: DE, German; Mola de compressão D-263VE
