Mola de compressão D-278D Aço mola Ø 2,5 x 17 x 125 mm

Descontos por quantidade - Mola de compressão D-278D

Quantidade	Preço individual [EUR]
1	5,2700 EUR
2	3,7200 EUR
3	3,5400 EUR
7	2,5100 EUR
17	1,2200 EUR
37	0,9000 EUR
75	0,7300 EUR
125	0,5070 EUR
175	0,4444 EUR
250	0,4132 EUR
350	0,3853 EUR
450	0,3536 EUR

Mola de compressão Comprar

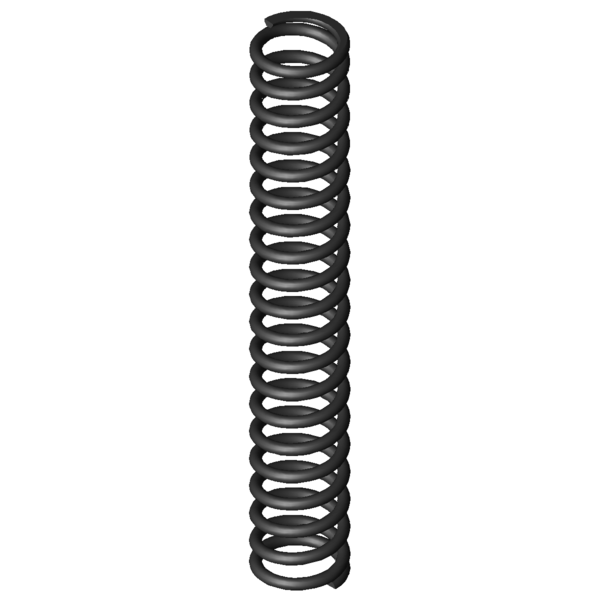

Imagem do Produto Mola de compressão D-278D

Quantidade:Quantidade: Adicionar ao Carrinho

Dados Técnicos - Mola de compressão D-278D

Símbolos	Valor	Unidade	Descrição
Tipo de material	EN 10270-1	-	Tipo de material
Estado das extremidades das molas	Encostado e rectificado	-	Estado das extremidades das molas
F1		N	Força da mola pré-tensionada
L1		mm	Comprimento da mola pré-tensionada
s1		mm	Deslocamento da mola pré-tensionada
F2		N	Força da mola tensionada
L2		mm	Comprimento da mola tensionada
s2		mm	Deslocamento da mola tensionada
d	2,5	mm	Diâmetro do arame
Di		mm	Diâmetro interno de enrolamento
D	17	mm	Diâmetro médio de enrolamento
De	19,5	mm	Diâmetro externo de enrolamento
Dd	13,8	mm	Maior diâmetro do mandril
Dh	20,3	mm	Diâmetro mais pequeno de manga
L0	125	mm	Comprimento não tensionado da mola
Lk	95,24	mm	Comprimento de dobra
Fn	288,607	N	Força máxima com carga estática
Ln	59,08	mm	Comprimento mais pequeno com carga estática
sn	65,92	mm	Maior deslocamento da mola com carga estática
Fndyn	271,457	N	Força máxima com carga dinâmica
Lndyn	63	mm	Comprimento mais pequeno com carga dinâmica
shdyn	24,39	mm	Maior deslocamento da mola com carga dinâmica
S	6,622	mm	Passo da mola (centro de enrolamento até centro de enrolamento)
n	18,5	Unidade	N.º de enrolamentos de efeito de mola
nt		Unidade	N.º total de enrolamentos
R	4,378	N/mm	Flecha da mola
Gew	42,4818	g	Peso do artigo
Fntol	15,62	N	(+/-) tolerância para força máxima estática
Fndtol	15,37	N	(+/-) tolerância para força máxima dinâmica
Detol	0,35	mm	(+/-) tolerância para diâmetro de enrolamento
L0tol	2,58	mm	(+/-) tolerância para comprimento não tensionado da mola
PG	K	-	Grupo de preços para este artigo
F1tol		N	(+/-) tolerância força da mola pré-tensionada
F2tol		N	(+/-) tolerância força da mola tensionada

Desenho técnico Mola de compressão

Ficha de dados Mola de compressão D-278D Aço mola Ø 2,5 x 17 x 125 mm

Ficha de dados baixar arquivo pdf

Característica de mola de metal Mola de compressão D-278D Aço mola Ø 2,5 x 17 x 125 mm

Característica de mola de metal baixar arquivo pdf

Dados CAD Mola de compressão D-278D Aço mola Ø 2,5 x 17 x 125 mm

Modelos CAD baixar: step, stl, iges ...

cálculo do caminho de força Mola de compressão D-278D Aço mola Ø 2,5 x 17 x 125 mm

cálculo do caminho de força Mola de compressão D-278D

Formulário de consulta Mola de compressão D-278D Aço mola Ø 2,5 x 17 x 125 mm

Formulário de consulta Mola de compressão D-278D

Molas de compressão semelhantes para Mola de compressão D-278D Aço mola Ø 2,5 x 17 x 125 mm

Molas de compressão semelhantes são listadas para comparação. Estas diferem da mola atual em termos de material, dimensões principais e carga.

Molas de compressão semelhantes feitas de um material diferente

As seguintes molas de compressão diferem da mola atual apenas no seu material.

número do artigo	Material	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Unidade)	R (N/mm)	Semelhança in %: Geral \| Geometria \| Carregar \| Rigidez
D-278D	EN 10270-1	2,5	19,5	125	288,607	59,08	65,92	18,5	4,378	73,2 \| 89,1 \| 73,9 \| 56,6
VD-278D	1.4310	2,5	19,5	125	247,884	59,08	65,92	18,5	3,761	92,9 \| 100,0 \| 92,9 \| 85,9

Número de molas metálicas semelhantes: 2

Molas de compressão semelhantes com uma configuração de suporte de carga diferente

As seguintes molas de compressão diferem da mola atual em termos de classificações de carga.

Prioridade

número do artigo	De (mm)	L0 (mm)	R (N/mm)	Material	Fn (N)	Ln (mm)	sn (mm)	Semelhança in % Geral \| Geometria \| Carregar \| Rigidez
D-206D-18	20,4	125	0,456	EN 10270-1	44,788	26,88	98,12	50,0 \| 85,8 \| 47,8 \| 16,4
D-207JZ	18,5	129	0,567	EN 10270-1	51,142	38,87	90,13	52,8 \| 85,4 \| 52,7 \| 20,4
D-206D-04	17,4	122	0,764	EN 10270-1	71,47	28,5	93,5	55,0 \| 81,3 \| 56,3 \| 27,5
D-207J-73	20	112	0,776	EN 10270-1	68,329	23,92	88,08	56,8 \| 84,5 \| 57,9 \| 27,9
D-212E	19,8	104	0,82	EN 10270-1	59,761	31,15	72,85	59,1 \| 83,5 \| 64,3 \| 29,5
D-232N	20	139	1,144	EN 10270-1	114,943	38,57	100,43	47,8 \| 83,3 \| 45,4 \| 14,8
D-217E	17	116	1,179	EN 10270-1	96,796	33,93	82,07	55,1 \| 81,3 \| 56,9 \| 26,9
D-232M-02	20	118	1,223	EN 10270-1	99,938	36,31	81,69	67,8 \| 90,4 \| 69,0 \| 44,0
D-247	21	115	1,76	EN 10270-1	136,68	37,36	77,64	78,3 \| 90,9 \| 80,5 \| 63,4
D-277A	22,5	120	2,689	EN 10270-1	160,484	60,32	59,69	90,1 \| 91,8 \| 81,8 \| 96,8
D-263VE	20	127	2,779	EN 10270-1	199,574	55,18	71,82	63,2 \| 86,4 \| 67,1 \| 35,9
D-263M-05	19	106	3,05	EN 10270-1	178,428	47,51	58,49	78,3 \| 90,1 \| 75,3 \| 69,7
D-277	22,5	120	3,979	EN 10270-1	293,289	46,3	73,7	81,5 \| 91,8 \| 82,7 \| 69,8
D-283A	18,5	130	4,318	EN 10270-1	257,652	70,33	59,67	70,4 \| 88,8 \| 66,5 \| 55,9
D-278D	19,5	125	4,378	EN 10270-1	288,607	59,08	65,92	73,2 \| 89,1 \| 73,9 \| 56,6
D-283	18,5	130	5,252	EN 10270-1	366,04	60,3	69,7	80,2 \| 88,8 \| 83,7 \| 67,9
D-288Z-54	21	124	7,648	EN 10270-1	412,647	70,05	53,95	62,6 \| 89,8 \| 61,7 \| 36,3
D-288X-12	19,4	127	9,037	EN 10270-1	542,201	67	60	90,9 \| 94,3 \| 92,7 \| 85,5
D-288X-11	19,4	115	10,184	EN 10270-1	540,781	61,9	53,1	57,2 \| 89,0 \| 55,4 \| 27,3
D-288X-10	19,4	102	11,062	EN 10270-1	529,912	54,1	47,9	64,1 \| 89,1 \| 63,6 \| 39,6
D-313A	19,2	120	11,591	EN 10270-1	367,438	88,3	31,7	70,9 \| 89,3 \| 56,7 \| 66,7
D-313	19,2	120	14,097	EN 10270-1	652,141	73,74	46,26	72,9 \| 89,3 \| 74,5 \| 54,8
D-308B	21,2	120	14,653	EN 10270-1	637,425	76,5	43,5	50,6 \| 86,9 \| 45,9 \| 19,0
D-313A-12	19,5	127	14,956	EN 10270-1	735,305	77,84	49,16	71,2 \| 90,1 \| 71,9 \| 51,7
D-313A-11	19,5	115	16,716	EN 10270-1	746,566	70,34	44,66	49,0 \| 85,9 \| 44,5 \| 16,6
D-313A-10	19,5	102	18,334	EN 10270-1	683,585	64,71	37,29	53,0 \| 85,8 \| 49,4 \| 23,9
D-339A-06	21	125	28,694	EN 10270-1	964,114	91,4	33,6	42,4 \| 83,7 \| 33,7 \| 9,7

Número de molas metálicas semelhantes: 26

Número de tarifa alfandegária: 73202081; Mola de compressão D-278D

País de origem: DE, German; Mola de compressão D-278D
