Mola de compressão D-313U Aço mola Ø 4 x 66 x 379 mm

Descontos por quantidade - Mola de compressão D-313U

Quantidade	Preço individual [EUR]
1	13,8800 EUR
2	11,0500 EUR
3	6,5900 EUR
7	4,6100 EUR
17	2,9500 EUR
37	2,4600 EUR
75	2,3800 EUR
125	2,3621 EUR
175	2,3490 EUR
250	2,3059 EUR
350	2,2597 EUR

Mola de compressão Comprar

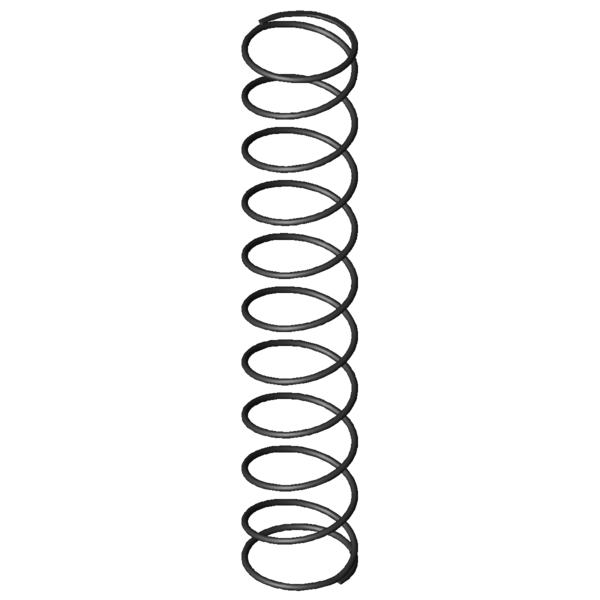

Imagem do Produto Mola de compressão D-313U

Quantidade:Quantidade: Adicionar ao Carrinho

Dados Técnicos - Mola de compressão D-313U

Símbolos	Valor	Unidade	Descrição
Tipo de material	EN 10270-1	-	Tipo de material
Estado das extremidades das molas	Encostado e rectificado	-	Estado das extremidades das molas
F1		N	Força da mola pré-tensionada
L1		mm	Comprimento da mola pré-tensionada
s1		mm	Deslocamento da mola pré-tensionada
F2		N	Força da mola tensionada
L2		mm	Comprimento da mola tensionada
s2		mm	Deslocamento da mola tensionada
d	4	mm	Diâmetro do arame
Di		mm	Diâmetro interno de enrolamento
D	66	mm	Diâmetro médio de enrolamento
De	70	mm	Diâmetro externo de enrolamento
Dd	60	mm	Maior diâmetro do mandril
Dh	73,7	mm	Diâmetro mais pequeno de manga
L0	379	mm	Comprimento não tensionado da mola
Lk	202,89	mm	Comprimento de dobra
Fn	299,531	N	Força máxima com carga estática
Ln	65,32	mm	Comprimento mais pequeno com carga estática
sn	313,68	mm	Maior deslocamento da mola com carga estática
Fndyn	290,305	N	Força máxima com carga dinâmica
Lndyn	74,98	mm	Comprimento mais pequeno com carga dinâmica
shdyn	126,59	mm	Maior deslocamento da mola com carga dinâmica
S	39,474	mm	Passo da mola (centro de enrolamento até centro de enrolamento)
n	9,5	Unidade	N.º de enrolamentos de efeito de mola
nt		Unidade	N.º total de enrolamentos
R	0,955	N/mm	Flecha da mola
Gew	236,8547	g	Peso do artigo
Fntol	18,09	N	(+/-) tolerância para força máxima estática
Fndtol	17,96	N	(+/-) tolerância para força máxima dinâmica
Detol	1,4	mm	(+/-) tolerância para diâmetro de enrolamento
L0tol	14,24	mm	(+/-) tolerância para comprimento não tensionado da mola
PG	AH	-	Grupo de preços para este artigo
F1tol		N	(+/-) tolerância força da mola pré-tensionada
F2tol		N	(+/-) tolerância força da mola tensionada

Desenho técnico Mola de compressão

Ficha de dados Mola de compressão D-313U Aço mola Ø 4 x 66 x 379 mm

Ficha de dados baixar arquivo pdf

Característica de mola de metal Mola de compressão D-313U Aço mola Ø 4 x 66 x 379 mm

Característica de mola de metal baixar arquivo pdf

Dados CAD Mola de compressão D-313U Aço mola Ø 4 x 66 x 379 mm

Modelos CAD baixar: step, stl, iges ...

cálculo do caminho de força Mola de compressão D-313U Aço mola Ø 4 x 66 x 379 mm

cálculo do caminho de força Mola de compressão D-313U

Formulário de consulta Mola de compressão D-313U Aço mola Ø 4 x 66 x 379 mm

Formulário de consulta Mola de compressão D-313U

Molas de compressão semelhantes para Mola de compressão D-313U Aço mola Ø 4 x 66 x 379 mm

Molas de compressão semelhantes são listadas para comparação. Estas diferem da mola atual em termos de material, dimensões principais e carga.

Molas de compressão semelhantes feitas de um material diferente

As seguintes molas de compressão diferem da mola atual apenas no seu material.

número do artigo	Material	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Unidade)	R (N/mm)	Semelhança in %: Geral \| Geometria \| Carregar \| Rigidez
D-313U	EN 10270-1	4	70	379	299,531	65,32	313,68	9,5	0,955	100,0 \| 100,0 \| 100,0 \| 100,0
VD-313U	1.4310	4	70	379	257,266	65,32	313,68	9,5	0,82	92,9 \| 100,0 \| 92,9 \| 85,9

Número de molas metálicas semelhantes: 2

Molas de compressão semelhantes com uma configuração de suporte de carga diferente

As seguintes molas de compressão diferem da mola atual em termos de classificações de carga.

Prioridade

número do artigo	De (mm)	L0 (mm)	R (N/mm)	Material	Fn (N)	Ln (mm)	sn (mm)	Semelhança in % Geral \| Geometria \| Carregar \| Rigidez
D-313U	70	379	0,955	EN 10270-1	299,531	65,32	313,68	100,0 \| 100,0 \| 100,0 \| 100,0
D-313T-01	70	312	1,067	EN 10270-1	269,705	59,28	252,72	89,6 \| 94,1 \| 85,3 \| 89,5
D-339H	75	380	1,255	EN 10270-1	386,821	71,76	308,24	86,0 \| 94,0 \| 87,8 \| 76,1
D-339J-12	68	325	1,305	EN 10270-1	309,762	87,68	237,32	83,3 \| 90,6 \| 86,2 \| 73,2
D-339Z-04	75	430	1,375	EN 10270-1	448,137	104,1	325,91	79,4 \| 87,2 \| 81,5 \| 69,4
D-343A	68	395	1,376	EN 10270-1	359,554	133,78	261,22	81,2 \| 91,0 \| 83,3 \| 69,4
D-343	68	395	2,037	EN 10270-1	613,918	93,63	301,37	70,1 \| 91,0 \| 72,4 \| 46,9
D-364R-34	69	296	2,125	EN 10270-1	320,724	145,08	150,92	66,1 \| 82,7 \| 70,8 \| 44,9
D-349A	55	410	2,264	EN 10270-1	587,196	150,63	259,38	64,2 \| 83,7 \| 66,8 \| 42,2
D-367A	86,3	365	2,322	EN 10270-1	553,225	126,73	238,27	62,2 \| 80,3 \| 65,1 \| 41,1
D-364R-63	77	365	2,733	EN 10270-1	674,623	118,11	246,89	60,4 \| 84,6 \| 61,6 \| 34,9
D-349	55	410	2,753	EN 10270-1	782,992	125,63	284,38	60,9 \| 83,7 \| 64,5 \| 34,7
D-364E-16	70	335	2,779	EN 10270-1	650,875	100,81	234,19	60,6 \| 87,0 \| 60,3 \| 34,4
D-373A	69,3	340	3,469	EN 10270-1	630,407	158,29	181,71	54,8 \| 84,1 \| 52,7 \| 27,5
D-364J	60	341	3,715	EN 10270-1	831,004	117,33	223,67	54,1 \| 82,8 \| 53,7 \| 25,7
D-389J	75	405	5,019	EN 10270-1	1286,281	148,71	256,29	51,0 \| 81,4 \| 52,5 \| 19,0

Número de molas metálicas semelhantes: 15

Número de tarifa alfandegária: 73202081; Mola de compressão D-313U

País de origem: DE, German; Mola de compressão D-313U
