Mola de compressão D-339Z-01 Aço mola Ø 5 x 70 x 117 mm

Descontos por quantidade - Mola de compressão D-339Z-01

Quantidade	Preço individual [EUR]
1	12,7100 EUR
2	10,1200 EUR
3	5,6200 EUR
7	3,4700 EUR
17	2,1700 EUR
37	1,8100 EUR
75	1,7400 EUR
125	1,7081 EUR
175	1,7063 EUR
250	1,6746 EUR
350	1,6471 EUR

Mola de compressão Comprar

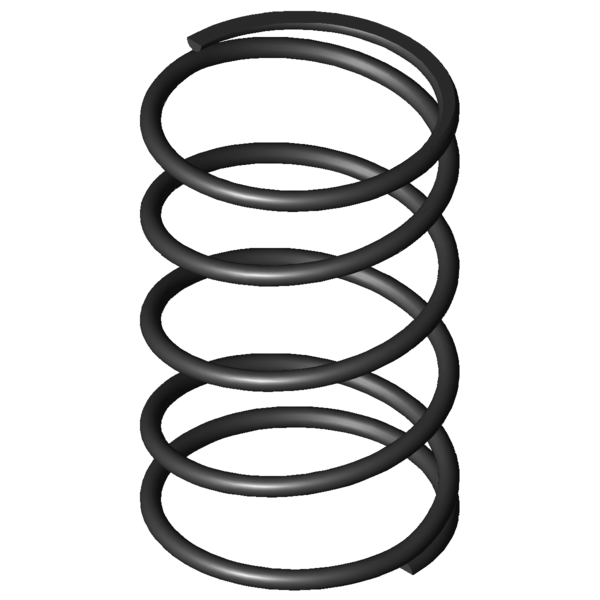

Imagem do Produto Mola de compressão D-339Z-01

Quantidade:Quantidade: Adicionar ao Carrinho

Dados Técnicos - Mola de compressão D-339Z-01

Símbolos	Valor	Unidade	Descrição
Tipo de material	EN 10270-1	-	Tipo de material
Estado das extremidades das molas	Encostado e rectificado	-	Estado das extremidades das molas
F1		N	Força da mola pré-tensionada
L1		mm	Comprimento da mola pré-tensionada
s1		mm	Deslocamento da mola pré-tensionada
F2		N	Força da mola tensionada
L2		mm	Comprimento da mola tensionada
s2		mm	Deslocamento da mola tensionada
d	5	mm	Diâmetro do arame
Di		mm	Diâmetro interno de enrolamento
D	70	mm	Diâmetro médio de enrolamento
De	75	mm	Diâmetro externo de enrolamento
Dd	63,3	mm	Maior diâmetro do mandril
Dh	78	mm	Diâmetro mais pequeno de manga
L0	117	mm	Comprimento não tensionado da mola
Lk		mm	Comprimento de dobra
Fn	438,119	N	Força máxima com carga estática
Ln	34,4	mm	Comprimento mais pequeno com carga estática
sn	82,61	mm	Maior deslocamento da mola com carga estática
Fndyn	419,794	N	Força máxima com carga dinâmica
Lndyn	37,85	mm	Comprimento mais pequeno com carga dinâmica
shdyn	46,21	mm	Maior deslocamento da mola com carga dinâmica
S	32	mm	Passo da mola (centro de enrolamento até centro de enrolamento)
n	3,5	Unidade	N.º de enrolamentos de efeito de mola
nt		Unidade	N.º total de enrolamentos
R	5,304	N/mm	Flecha da mola
Gew	187,7245	g	Peso do artigo
Fntol	33,01	N	(+/-) tolerância para força máxima estática
Fndtol	32,73	N	(+/-) tolerância para força máxima dinâmica
Detol	1,2	mm	(+/-) tolerância para diâmetro de enrolamento
L0tol	4,98	mm	(+/-) tolerância para comprimento não tensionado da mola
PG	AC	-	Grupo de preços para este artigo
F1tol		N	(+/-) tolerância força da mola pré-tensionada
F2tol		N	(+/-) tolerância força da mola tensionada

Desenho técnico Mola de compressão

Ficha de dados Mola de compressão D-339Z-01 Aço mola Ø 5 x 70 x 117 mm

Ficha de dados baixar arquivo pdf

Característica de mola de metal Mola de compressão D-339Z-01 Aço mola Ø 5 x 70 x 117 mm

Característica de mola de metal baixar arquivo pdf

Dados CAD Mola de compressão D-339Z-01 Aço mola Ø 5 x 70 x 117 mm

Modelos CAD baixar: step, stl, iges ...

cálculo do caminho de força Mola de compressão D-339Z-01 Aço mola Ø 5 x 70 x 117 mm

cálculo do caminho de força Mola de compressão D-339Z-01

Formulário de consulta Mola de compressão D-339Z-01 Aço mola Ø 5 x 70 x 117 mm

Formulário de consulta Mola de compressão D-339Z-01

Molas de compressão semelhantes para Mola de compressão D-339Z-01 Aço mola Ø 5 x 70 x 117 mm

Molas de compressão semelhantes são listadas para comparação. Estas diferem da mola atual em termos de material, dimensões principais e carga.

Molas de compressão semelhantes feitas de um material diferente

As seguintes molas de compressão diferem da mola atual apenas no seu material.

número do artigo	Material	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Unidade)	R (N/mm)	Semelhança in %: Geral \| Geometria \| Carregar \| Rigidez
D-339Z-01	EN 10270-1	5	75	117	438,119	34,4	82,61	3,5	5,304	100,0 \| 100,0 \| 100,0 \| 100,0
VD-339Z-01	1.4310	5	75	117	376,298	34,4	82,61	3,5	4,555	92,9 \| 100,0 \| 92,9 \| 85,9

Número de molas metálicas semelhantes: 2

Molas de compressão semelhantes com uma configuração de suporte de carga diferente

As seguintes molas de compressão diferem da mola atual em termos de classificações de carga.

Prioridade

número do artigo	De (mm)	L0 (mm)	R (N/mm)	Material	Fn (N)	Ln (mm)	sn (mm)	Semelhança in % Geral \| Geometria \| Carregar \| Rigidez
D-313R-01	70	133	2,592	EN 10270-1	269,247	29,12	103,88	68,8 \| 87,1 \| 70,5 \| 48,9
D-313B	60	122	2,725	EN 10270-1	262,424	25,7	96,3	69,0 \| 82,6 \| 72,8 \| 51,4
D-339F	75	146	3,406	EN 10270-1	387,897	32,12	113,88	78,3 \| 90,0 \| 80,5 \| 64,2
D-364R-32	69	136	4,625	EN 10270-1	292,723	72,71	63,29	82,7 \| 89,1 \| 71,7 \| 87,2
D-339J-22	58	120	4,96	EN 10270-1	389,4	41,5	78,5	91,3 \| 88,3 \| 92,0 \| 93,5
D-339Z-01	75	117	5,304	EN 10270-1	438,119	34,4	82,61	100,0 \| 100,0 \| 100,0 \| 100,0
D-364E-04	80	120	6,441	EN 10270-1	531,61	37,47	82,53	89,2 \| 94,1 \| 91,2 \| 82,3
D-344A-14	60	120	6,958	EN 10270-1	520,195	45,24	74,76	85,4 \| 92,5 \| 87,4 \| 76,2
D-340	68	120	7,275	EN 10270-1	629,924	33,42	86,58	83,8 \| 96,1 \| 82,5 \| 72,9
D-364E-10	70	95	9,926	EN 10270-1	584,141	36,15	58,85	71,7 \| 88,5 \| 73,1 \| 53,4
D-364R-60	77	102	10,54	EN 10270-1	658,619	39,51	62,49	70,2 \| 89,3 \| 71,1 \| 50,3
D-369C	78,3	110	12,285	EN 10270-1	845,433	41,18	68,82	66,8 \| 89,7 \| 67,6 \| 43,2
D-389E-20	89	115	12,675	EN 10270-1	874,706	45,99	69,01	64,4 \| 84,7 \| 66,8 \| 41,8
D-364J-03	56	117	13,161	EN 10270-1	906,778	48,1	68,9	64,9 \| 88,5 \| 65,9 \| 40,3
D-364R-71	61	120	14,429	EN 10270-1	974,502	52,46	67,54	62,5 \| 87,4 \| 63,4 \| 36,8
D-370	69,3	105	18,338	EN 10270-1	1188,958	40,16	64,84	57,9 \| 87,2 \| 57,7 \| 28,9
D-389F	75	102	22,226	EN 10270-1	1279,828	44,42	57,58	54,0 \| 86,2 \| 52,0 \| 23,9
D-395	88	125	23,286	EN 10270-1	1723,143	51	74	53,6 \| 80,4 \| 57,5 \| 22,8
D-401	71	140	30,342	EN 10270-1	2169,66	68,49	71,51	50,4 \| 80,2 \| 53,4 \| 17,5
D-399A	81	98	30,647	EN 10270-1	1461,959	50,3	47,7	46,9 \| 79,6 \| 43,9 \| 17,3
D-400	71	95	47,68	EN 10270-1	2173,994	49,4	45,6	42,8 \| 79,5 \| 37,7 \| 11,1

Número de molas metálicas semelhantes: 20

Número de tarifa alfandegária: 73202081; Mola de compressão D-339Z-01

País de origem: DE, German; Mola de compressão D-339Z-01

Imagem do Produto - Molas de compressão D-339Z-01

QR-Code: Mola de compressão D-339Z-01

QR-Code - Molas de compressão - D-339Z-01 | https://www.federnshop.com/pt/produtos/molas_de_compress%c3%a3o/d-339z-01.html
