Mola de compressão D-313B Aço mola Ø 3,6 x 56,4 x 122 mm

Descontos por quantidade - Mola de compressão D-313B

Quantidade	Preço individual [EUR]
1	12,7100 EUR
2	10,1200 EUR
3	5,6200 EUR
7	3,4700 EUR
17	2,1700 EUR
37	1,8100 EUR
75	1,7400 EUR
125	1,7081 EUR
175	1,7063 EUR
250	1,6746 EUR
350	1,6471 EUR

Mola de compressão Comprar

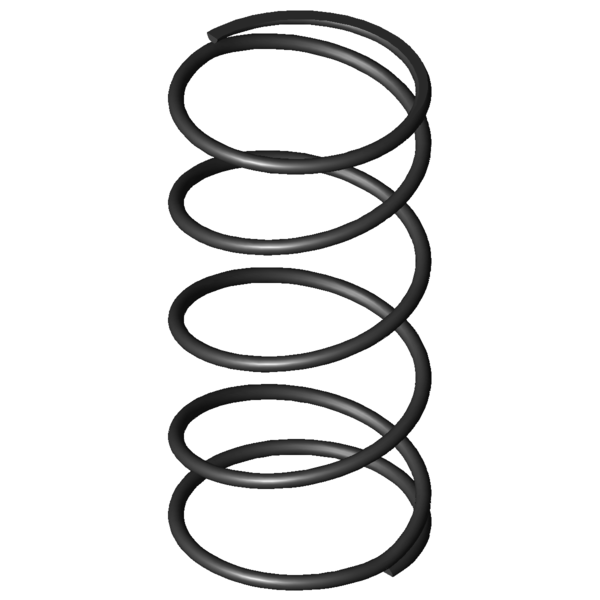

Imagem do Produto Mola de compressão D-313B

Quantidade:Quantidade: Adicionar ao Carrinho

Dados Técnicos - Mola de compressão D-313B

Símbolos	Valor	Unidade	Descrição
Tipo de material	EN 10270-1	-	Tipo de material
Estado das extremidades das molas	Encostado e rectificado	-	Estado das extremidades das molas
F1		N	Força da mola pré-tensionada
L1		mm	Comprimento da mola pré-tensionada
s1		mm	Deslocamento da mola pré-tensionada
F2		N	Força da mola tensionada
L2		mm	Comprimento da mola tensionada
s2		mm	Deslocamento da mola tensionada
d	3,6	mm	Diâmetro do arame
Di		mm	Diâmetro interno de enrolamento
D	56,4	mm	Diâmetro médio de enrolamento
De	60	mm	Diâmetro externo de enrolamento
Dd	51,3	mm	Maior diâmetro do mandril
Dh	63,3	mm	Diâmetro mais pequeno de manga
L0	122	mm	Comprimento não tensionado da mola
Lk		mm	Comprimento de dobra
Fn	262,424	N	Força máxima com carga estática
Ln	25,7	mm	Comprimento mais pequeno com carga estática
sn	96,3	mm	Maior deslocamento da mola com carga estática
Fndyn	254,382	N	Força máxima com carga dinâmica
Lndyn	28,65	mm	Comprimento mais pequeno com carga dinâmica
shdyn	38,24	mm	Maior deslocamento da mola com carga dinâmica
S	33,829	mm	Passo da mola (centro de enrolamento até centro de enrolamento)
n	3,5	Unidade	N.º de enrolamentos de efeito de mola
nt		Unidade	N.º total de enrolamentos
R	2,725	N/mm	Flecha da mola
Gew	78,4092	g	Peso do artigo
Fntol	18,65	N	(+/-) tolerância para força máxima estática
Fndtol	18,53	N	(+/-) tolerância para força máxima dinâmica
Detol	1,1	mm	(+/-) tolerância para diâmetro de enrolamento
L0tol	5,4	mm	(+/-) tolerância para comprimento não tensionado da mola
PG	AC	-	Grupo de preços para este artigo
F1tol		N	(+/-) tolerância força da mola pré-tensionada
F2tol		N	(+/-) tolerância força da mola tensionada

Desenho técnico Mola de compressão

Ficha de dados Mola de compressão D-313B Aço mola Ø 3,6 x 56,4 x 122 mm

Ficha de dados baixar arquivo pdf

Característica de mola de metal Mola de compressão D-313B Aço mola Ø 3,6 x 56,4 x 122 mm

Característica de mola de metal baixar arquivo pdf

Dados CAD Mola de compressão D-313B Aço mola Ø 3,6 x 56,4 x 122 mm

Modelos CAD baixar: step, stl, iges ...

cálculo do caminho de força Mola de compressão D-313B Aço mola Ø 3,6 x 56,4 x 122 mm

cálculo do caminho de força Mola de compressão D-313B

Formulário de consulta Mola de compressão D-313B Aço mola Ø 3,6 x 56,4 x 122 mm

Formulário de consulta Mola de compressão D-313B

Molas de compressão semelhantes para Mola de compressão D-313B Aço mola Ø 3,6 x 56,4 x 122 mm

Molas de compressão semelhantes são listadas para comparação. Estas diferem da mola atual em termos de material, dimensões principais e carga.

Molas de compressão semelhantes feitas de um material diferente

As seguintes molas de compressão diferem da mola atual apenas no seu material.

número do artigo	Material	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Unidade)	R (N/mm)	Semelhança in %: Geral \| Geometria \| Carregar \| Rigidez
D-313B	EN 10270-1	3,6	60	122	262,424	25,7	96,3	3,5	2,725	100,0 \| 100,0 \| 100,0 \| 100,0
VD-313B	1.4310	3,6	60	122	225,395	25,7	96,3	3,5	2,341	92,9 \| 100,0 \| 92,9 \| 85,9

Número de molas metálicas semelhantes: 2

Molas de compressão semelhantes com uma configuração de suporte de carga diferente

As seguintes molas de compressão diferem da mola atual em termos de classificações de carga.

Prioridade

número do artigo	De (mm)	L0 (mm)	R (N/mm)	Material	Fn (N)	Ln (mm)	sn (mm)	Semelhança in % Geral \| Geometria \| Carregar \| Rigidez
D-289C-02	48	115	2,16	EN 10270-1	181,589	30,93	84,07	81,7 \| 87,7 \| 78,2 \| 79,3
D-289	55	117	2,196	EN 10270-1	206,145	23,12	93,88	86,9 \| 92,2 \| 88,0 \| 80,6
D-313R-01	70	133	2,592	EN 10270-1	269,247	29,12	103,88	93,1 \| 89,1 \| 95,1 \| 95,1
D-313B	60	122	2,725	EN 10270-1	262,424	25,7	96,3	100,0 \| 100,0 \| 100,0 \| 100,0
D-313E-11	48	120	3,258	EN 10270-1	274,052	35,89	84,11	89,3 \| 92,8 \| 91,5 \| 83,6
D-364R-32	69	136	4,625	EN 10270-1	292,723	72,71	63,29	72,3 \| 80,3 \| 77,7 \| 58,9
D-339J-22	58	120	4,96	EN 10270-1	389,4	41,5	78,5	73,7 \| 91,7 \| 74,5 \| 54,9
D-339Z-01	75	117	5,304	EN 10270-1	438,119	34,4	82,61	69,0 \| 82,6 \| 72,8 \| 51,4
D-314	54	99	5,961	EN 10270-1	431,102	26,68	72,32	66,9 \| 87,0 \| 68,0 \| 45,7
D-344A-14	60	120	6,958	EN 10270-1	520,195	45,24	74,76	64,4 \| 90,1 \| 64,0 \| 39,2
D-364R-43	54	135	7,069	EN 10270-1	275,394	96,04	38,96	62,7 \| 81,6 \| 67,9 \| 38,6
D-340	68	120	7,275	EN 10270-1	629,924	33,42	86,58	63,1 \| 86,2 \| 65,8 \| 37,5
D-339L	50	112	8,063	EN 10270-1	580,403	40,02	71,98	59,6 \| 85,0 \| 60,0 \| 33,8
D-346	55	130	9,261	EN 10270-1	793,004	44,38	85,63	58,8 \| 85,8 \| 61,0 \| 29,4
D-345A	55	100	9,261	EN 10270-1	515,163	44,38	55,63	55,2 \| 81,9 \| 54,4 \| 29,4
D-364G	60	128	10,47	EN 10270-1	829,99	48,73	79,27	56,6 \| 86,9 \| 57,0 \| 26,0
D-364J-03	56	117	13,161	EN 10270-1	906,778	48,1	68,9	51,9 \| 84,9 \| 50,2 \| 20,7
D-364R-71	61	120	14,429	EN 10270-1	974,502	52,46	67,54	51,0 \| 85,6 \| 48,5 \| 18,9
D-376A	56,3	140	15,104	EN 10270-1	958,149	76,56	63,44	48,0 \| 79,4 \| 46,6 \| 18,0

Número de molas metálicas semelhantes: 18

Número de tarifa alfandegária: 73202081; Mola de compressão D-313B

País de origem: DE, German; Mola de compressão D-313B
