Mola de compressão VD-313J-04 Aço inoxidáve Ø 3,6 x 28 x 72,2 mm

Descontos por quantidade - Mola de compressão VD-313J-04

Quantidade	Preço individual [EUR]
1	13,1800 EUR
2	10,5000 EUR
3	6,0600 EUR
7	3,9100 EUR
17	2,5400 EUR
37	2,1200 EUR
75	2,0700 EUR
125	2,0408 EUR
175	2,0281 EUR
250	1,9902 EUR
350	1,9446 EUR

Mola de compressão Comprar

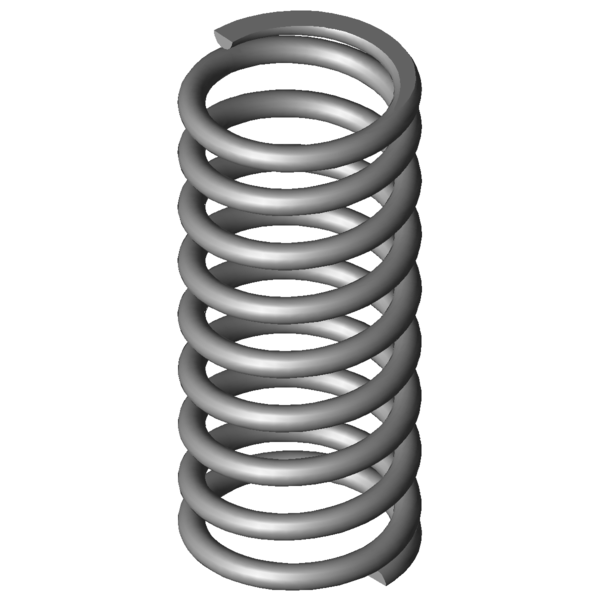

Imagem do Produto Mola de compressão VD-313J-04

Quantidade:Quantidade: Adicionar ao Carrinho

Dados Técnicos - Mola de compressão VD-313J-04

Símbolos	Valor	Unidade	Descrição
Tipo de material	1.4310	-	Tipo de material
Estado das extremidades das molas	Encostado e rectificado	-	Estado das extremidades das molas
F1		N	Força da mola pré-tensionada
L1		mm	Comprimento da mola pré-tensionada
s1		mm	Deslocamento da mola pré-tensionada
F2		N	Força da mola tensionada
L2		mm	Comprimento da mola tensionada
s2		mm	Deslocamento da mola tensionada
d	3,6	mm	Diâmetro do arame
Di		mm	Diâmetro interno de enrolamento
D	28	mm	Diâmetro médio de enrolamento
De	31,6	mm	Diâmetro externo de enrolamento
Dd	23,6	mm	Maior diâmetro do mandril
Dh	32,6	mm	Diâmetro mais pequeno de manga
L0	72,2	mm	Comprimento não tensionado da mola
Lk		mm	Comprimento de dobra
Fn	293,237	N	Força máxima com carga estática
Ln	39,35	mm	Comprimento mais pequeno com carga estática
sn	32,85	mm	Maior deslocamento da mola com carga estática
Fndyn	270,206	N	Força máxima com carga dinâmica
Lndyn	41,93	mm	Comprimento mais pequeno com carga dinâmica
shdyn	18,86	mm	Maior deslocamento da mola com carga dinâmica
S	9,147	mm	Passo da mola (centro de enrolamento até centro de enrolamento)
n	7,5	Unidade	N.º de enrolamentos de efeito de mola
nt		Unidade	N.º total de enrolamentos
R	8,927	N/mm	Flecha da mola
Gew	67,2368	g	Peso do artigo
Fntol	24,22	N	(+/-) tolerância para força máxima estática
Fndtol	23,02	N	(+/-) tolerância para força máxima dinâmica
Detol	0,4	mm	(+/-) tolerância para diâmetro de enrolamento
L0tol	1,84	mm	(+/-) tolerância para comprimento não tensionado da mola
PG	AE	-	Grupo de preços para este artigo
F1tol		N	(+/-) tolerância força da mola pré-tensionada
F2tol		N	(+/-) tolerância força da mola tensionada

Desenho técnico Mola de compressão

Ficha de dados Mola de compressão VD-313J-04 Aço inoxidáve Ø 3,6 x 28 x 72,2 mm

Ficha de dados baixar arquivo pdf

Característica de mola de metal Mola de compressão VD-313J-04 Aço inoxidáve Ø 3,6 x 28 x 72,2 mm

Característica de mola de metal baixar arquivo pdf

Dados CAD Mola de compressão VD-313J-04 Aço inoxidáve Ø 3,6 x 28 x 72,2 mm

Modelos CAD baixar: step, stl, iges ...

cálculo do caminho de força Mola de compressão VD-313J-04 Aço inoxidáve Ø 3,6 x 28 x 72,2 mm

cálculo do caminho de força Mola de compressão VD-313J-04

Formulário de consulta Mola de compressão VD-313J-04 Aço inoxidáve Ø 3,6 x 28 x 72,2 mm

Formulário de consulta Mola de compressão VD-313J-04

Molas de compressão semelhantes para Mola de compressão VD-313J-04 Aço inoxidáve Ø 3,6 x 28 x 72,2 mm

Molas de compressão semelhantes são listadas para comparação. Estas diferem da mola atual em termos de material, dimensões principais e carga.

Molas de compressão semelhantes feitas de um material diferente

As seguintes molas de compressão diferem da mola atual apenas no seu material.

número do artigo	Material	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Unidade)	R (N/mm)	Semelhança in %: Geral \| Geometria \| Carregar \| Rigidez
VD-313J-04	1.4310	3,6	31,6	72,2	293,237	39,35	32,85	7,5	8,927	100,0 \| 100,0 \| 100,0 \| 100,0
D-313J-04	EN 10270-1	3,6	31,6	72,2	341,411	39,35	32,85	7,5	10,393	92,9 \| 100,0 \| 92,9 \| 85,9

Número de molas metálicas semelhantes: 2

Molas de compressão semelhantes com uma configuração de suporte de carga diferente

As seguintes molas de compressão diferem da mola atual em termos de classificações de carga.

Prioridade

número do artigo	De (mm)	L0 (mm)	R (N/mm)	Material	Fn (N)	Ln (mm)	sn (mm)	Semelhança in % Geral \| Geometria \| Carregar \| Rigidez
VD-207JF	34	69,1	0,369	1.4310	20,878	12,47	56,63	37,8 \| 76,8 \| 32,6 \| 4,1
VD-207JM	26,5	68,9	0,515	1.4310	27,519	15,51	53,39	38,3 \| 73,7 \| 35,5 \| 5,8
VD-207L	28	68,5	0,89	1.4310	50,625	11,65	56,85	41,2 \| 76,0 \| 37,5 \| 10,0
VD-234M	30	76	1,16	1.4310	65,707	19,33	56,67	45,0 \| 81,8 \| 40,2 \| 13,0
VD-232F	30	69,1	1,17	1.4310	65,828	12,85	56,25	44,6 \| 80,2 \| 40,4 \| 13,1
VD-234G	34	78,1	1,221	1.4310	77,773	14,39	63,71	44,3 \| 80,3 \| 39,0 \| 13,7
VD-264B	34,5	71,5	1,897	1.4310	91,025	23,5	48	52,6 \| 86,7 \| 49,7 \| 21,2
VD-268C	31	69	2,685	1.4310	124,011	22,81	46,19	58,2 \| 87,7 \| 56,7 \| 30,1
VD-264	34,5	71,5	2,98	1.4310	159,442	18	53,5	59,3 \| 86,7 \| 57,9 \| 33,4
VD-270	27,5	74,5	3,977	1.4310	203,636	23,3	51,2	65,3 \| 84,5 \| 66,8 \| 44,6
VD-288Z-21	33	72,5	4,773	1.4310	218,949	26,63	45,88	73,2 \| 92,9 \| 73,1 \| 53,5
VD-288M	30	70,7	4,859	1.4310	223,43	24,72	45,98	72,8 \| 90,2 \| 73,8 \| 54,4
VD-300A	28,2	79,4	6,181	1.4310	227,32	42,62	36,78	80,8 \| 89,7 \| 83,4 \| 69,2
VD-298C	33	64	6,304	1.4310	226,622	28,05	35,95	82,0 \| 91,1 \| 84,3 \| 70,6
VD-313J-04	31,6	72,2	8,927	1.4310	293,237	39,35	32,85	100,0 \| 100,0 \| 100,0 \| 100,0
VD-313J-03	31,6	62,7	10,3	1.4310	284,653	35,06	27,64	91,0 \| 95,6 \| 90,6 \| 86,7
VD-329B	35	76	10,741	1.4310	372,487	41,32	34,68	87,2 \| 91,8 \| 86,7 \| 83,1
VD-313J-08	28,6	74,6	12,541	1.4310	448,306	38,85	35,75	81,9 \| 95,8 \| 78,6 \| 71,2
VD-313L-03	25	72	16,662	1.4310	457,257	44,56	27,44	73,4 \| 92,9 \| 73,8 \| 53,6
VD-329B-01	30	70	19,607	1.4310	622,571	38,25	31,75	70,5 \| 94,0 \| 71,9 \| 45,5
VD-356	37	75	30,344	1.4310	1003,191	41,94	33,06	59,4 \| 84,6 \| 64,3 \| 29,4
VD-339P	32	60,4	31,369	1.4310	714,848	37,61	22,79	57,0 \| 87,5 \| 55,2 \| 28,5
VD-359A-02	34	68	37,372	1.4310	877,719	44,51	23,49	54,2 \| 86,4 \| 52,5 \| 23,9
VD-361A	30	72	41,176	1.4310	562,316	58,34	13,66	52,5 \| 88,9 \| 46,9 \| 21,7
VD-339R-10	27	70	42	1.4310	949,594	47,39	22,61	52,9 \| 87,5 \| 49,9 \| 21,3
VD-361	30	60	63,636	1.4310	1191,193	41,28	18,72	46,1 \| 83,3 \| 40,8 \| 14,0
VD-364R-48	33,6	66	71,273	1.4310	1408,705	46,24	19,77	45,4 \| 83,2 \| 40,5 \| 12,5
VD-365RA	28	66	102,083	1.4310	775,017	58,41	7,59	40,2 \| 81,4 \| 30,5 \| 8,7
VD-389P	34	68	194,065	1.4310	2094,116	57,21	10,79	35,8 \| 79,5 \| 23,4 \| 4,6
VD-389R-01	27,8	70	389,098	1.4310	3596,724	60,76	9,24	33,1 \| 78,8 \| 18,1 \| 2,3

Número de molas metálicas semelhantes: 29

Número de tarifa alfandegária: 73202081; Mola de compressão VD-313J-04

País de origem: DE, German; Mola de compressão VD-313J-04
