Mola de compressão VD-313J-08 Aço inoxidáve Ø 3,6 x 25 x 74,6 mm

Descontos por quantidade - Mola de compressão VD-313J-08

Quantidade Preço individual [EUR]
1 13,1800 EUR
2 10,5000 EUR
3 6,0600 EUR
7 3,9100 EUR
17 2,5400 EUR
37 2,1200 EUR
75 2,0700 EUR
125 2,0408 EUR
175 2,0281 EUR
250 1,9902 EUR
350 1,9446 EUR

Mola de compressão Comprar

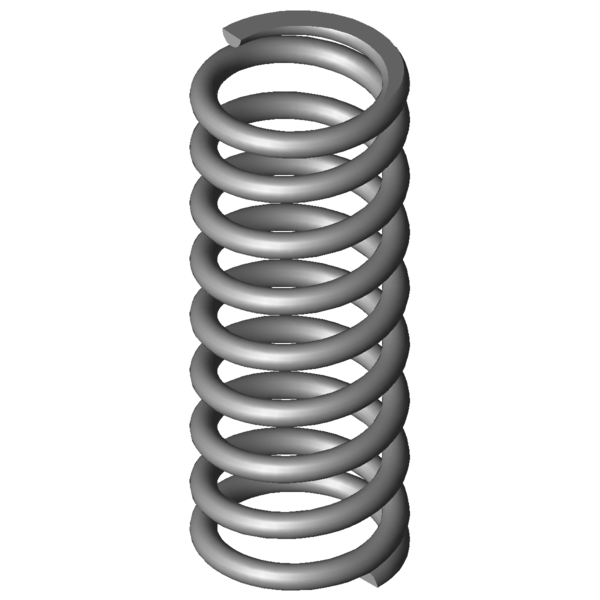

Imagem do Produto Mola de compressão VD-313J-08
Imagem do Produto Mola de compressão VD-313J-08
Quantidade: Adicionar ao Carrinho

Dados Técnicos - Mola de compressão VD-313J-08

Símbolos Valor Unidade Descrição
Tipo de material 1.4310 - Tipo de material
Estado das extremidades das molas Encostado e rectificado - Estado das extremidades das molas
F1 N Força da mola pré-tensionada
L1 mm Comprimento da mola pré-tensionada
s1 mm Deslocamento da mola pré-tensionada
F2 N Força da mola tensionada
L2 mm Comprimento da mola tensionada
s2 mm Deslocamento da mola tensionada
d 3,6 mm Diâmetro do arame
Di mm Diâmetro interno de enrolamento
D 25 mm Diâmetro médio de enrolamento
De 28,6 mm Diâmetro externo de enrolamento
Dd 20,6 mm Maior diâmetro do mandril
Dh 29,6 mm Diâmetro mais pequeno de manga
L0 74,6 mm Comprimento não tensionado da mola
Lk mm Comprimento de dobra
Fn 448,306 N Força máxima com carga estática
Ln 38,85 mm Comprimento mais pequeno com carga estática
sn 35,75 mm Maior deslocamento da mola com carga estática
Fndyn 419,125 N Força máxima com carga dinâmica
Lndyn 41,18 mm Comprimento mais pequeno com carga dinâmica
shdyn 9,74 mm Maior deslocamento da mola com carga dinâmica
S 9,467 mm Passo da mola (centro de enrolamento até centro de enrolamento)
n 7,5 Unidade N.º de enrolamentos de efeito de mola
nt Unidade N.º total de enrolamentos
R 12,541 N/mm Flecha da mola
Gew 60,0328 g Peso do artigo
Fntol 30,82 N (+/-) tolerância para força máxima estática
Fndtol 30,31 N (+/-) tolerância para força máxima dinâmica
Detol 0,35 mm (+/-) tolerância para diâmetro de enrolamento
L0tol 1,57 mm (+/-) tolerância para comprimento não tensionado da mola
PG AE - Grupo de preços para este artigo
F1tol N (+/-) tolerância força da mola pré-tensionada
F2tol N (+/-) tolerância força da mola tensionada
Desenho técnico Mola de compressão
Desenho técnico Mola de compressão

Ficha de dados Mola de compressão VD-313J-08 Aço inoxidáve Ø 3,6 x 25 x 74,6 mm

Ficha de dados baixar arquivo pdf

Característica de mola de metal Mola de compressão VD-313J-08 Aço inoxidáve Ø 3,6 x 25 x 74,6 mm

Característica de mola de metal baixar arquivo pdf

Dados CAD Mola de compressão VD-313J-08 Aço inoxidáve Ø 3,6 x 25 x 74,6 mm

Modelos CAD baixar: step, stl, iges ...

cálculo do caminho de força Mola de compressão VD-313J-08 Aço inoxidáve Ø 3,6 x 25 x 74,6 mm

cálculo do caminho de força Mola de compressão VD-313J-08

Formulário de consulta Mola de compressão VD-313J-08 Aço inoxidáve Ø 3,6 x 25 x 74,6 mm

Formulário de consulta Mola de compressão VD-313J-08

Molas de compressão semelhantes para Mola de compressão VD-313J-08 Aço inoxidáve Ø 3,6 x 25 x 74,6 mm

Molas de compressão semelhantes são listadas para comparação. Estas diferem da mola atual em termos de material, dimensões principais e carga.

Molas de compressão semelhantes feitas de um material diferente

As seguintes molas de compressão diferem da mola atual apenas no seu material.

número do artigo Material d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Unidade) R (N/mm) Semelhança in %: Geral | Geometria | Carregar | Rigidez
VD-313J-08 1.4310 3,6 28,6 74,6 448,306 38,85 35,75 7,5 12,541 100,0 | 100,0 | 100,0 | 100,0
D-313J-08 EN 10270-1 3,6 28,6 74,6 521,957 38,85 35,75 7,5 14,601 92,9 | 100,0 | 92,9 | 85,9
Número de molas metálicas semelhantes: 2

Molas de compressão semelhantes com uma configuração de suporte de carga diferente

As seguintes molas de compressão diferem da mola atual em termos de classificações de carga.

Prioridade
número do artigo De (mm) L0 (mm) R (N/mm) Material Fn (N) Ln (mm) sn (mm) Semelhança in %
Geral | Geometria | Carregar | Rigidez
VD-207L 28 68,5 0,89 1.4310 50,625 11,65 56,85 40,7 | 78,1 | 37,1 | 7,1
VD-234M 30 76 1,16 1.4310 65,707 19,33 56,67 43,7 | 83,0 | 38,9 | 9,2
VD-232F 30 69,1 1,17 1.4310 65,828 12,85 56,25 42,6 | 79,3 | 39,1 | 9,3
VD-234G 34 78,1 1,221 1.4310 77,773 14,39 63,71 41,6 | 78,4 | 36,7 | 9,7
VD-268C 31 69 2,685 1.4310 124,011 22,81 46,19 52,9 | 84,7 | 52,5 | 21,4
VD-270 27,5 74,5 3,977 1.4310 203,636 23,3 51,2 59,3 | 88,5 | 57,6 | 31,7
VD-288Z-21 33 72,5 4,773 1.4310 218,949 26,63 45,88 63,5 | 89,1 | 63,4 | 38,1
VD-288M 30 70,7 4,859 1.4310 223,43 24,72 45,98 63,9 | 89,3 | 63,8 | 38,8
VD-288Z-43 27 81,8 6,032 1.4310 273,249 36,5 45,3 69,2 | 89,6 | 69,9 | 48,1
VD-300A 28,2 79,4 6,181 1.4310 227,32 42,62 36,78 72,4 | 93,8 | 74,0 | 49,3
VD-288Z-32 28 63 8,247 1.4310 306,232 25,87 37,13 78,9 | 88,6 | 82,3 | 65,8
VD-313J-04 31,6 72,2 8,927 1.4310 293,237 39,35 32,85 81,9 | 95,8 | 78,6 | 71,2
VD-313J-09 28,6 91,3 9,901 1.4310 435,699 47,29 44,01 87,4 | 93,9 | 89,2 | 78,9
VD-300 28,2 63,5 10,676 1.4310 385,725 27,37 36,13 89,5 | 90,9 | 92,5 | 85,1
VD-313J-08 28,6 74,6 12,541 1.4310 448,306 38,85 35,75 100,0 | 100,0 | 100,0 | 100,0
VD-306 23,2 74 13,493 1.4310 486,901 37,91 36,09 92,7 | 89,7 | 95,6 | 92,9
VD-313M 25 78 15,785 1.4310 495,142 46,63 31,37 87,6 | 94,4 | 89,1 | 79,4
VD-313L-03 25 72 16,662 1.4310 457,257 44,56 27,44 85,8 | 94,6 | 87,4 | 75,3
VD-332 29 89,5 16,866 1.4310 710,185 47,39 42,11 79,7 | 90,7 | 74,0 | 74,4
VD-329B-01 30 70 19,607 1.4310 622,571 38,25 31,75 79,1 | 93,1 | 80,4 | 64,0
VD-334A-03 27 78 21,659 1.4310 669,274 47,1 30,9 76,0 | 93,3 | 76,7 | 57,9
VD-331 29 60,5 26,065 1.4310 704,052 33,49 27,01 69,2 | 89,9 | 69,6 | 48,1
VD-337 24 72 32,941 1.4310 834,235 46,68 25,33 63,5 | 90,1 | 62,3 | 38,1
VD-361A 30 72 41,176 1.4310 562,316 58,34 13,66 59,1 | 87,9 | 59,0 | 30,5
VD-362 30 87,5 41,176 1.4310 1200,551 58,34 29,16 58,0 | 84,2 | 59,5 | 30,5
VD-339R-10 27 70 42 1.4310 949,594 47,39 22,61 58,2 | 89,4 | 55,2 | 29,9
VD-364Q 28 87,8 73,992 1.4310 1332,853 69,79 18,01 47,2 | 82,8 | 42,0 | 16,9
VD-365RA 28 66 102,083 1.4310 775,017 58,41 7,59 45,1 | 83,6 | 39,5 | 12,3
VD-389R-01 27,8 70 389,098 1.4310 3596,724 60,76 9,24 34,4 | 80,8 | 19,2 | 3,2
Número de molas metálicas semelhantes: 28

Número de tarifa alfandegária: 73202081; Mola de compressão VD-313J-08

País de origem: DE, German; Mola de compressão VD-313J-08
