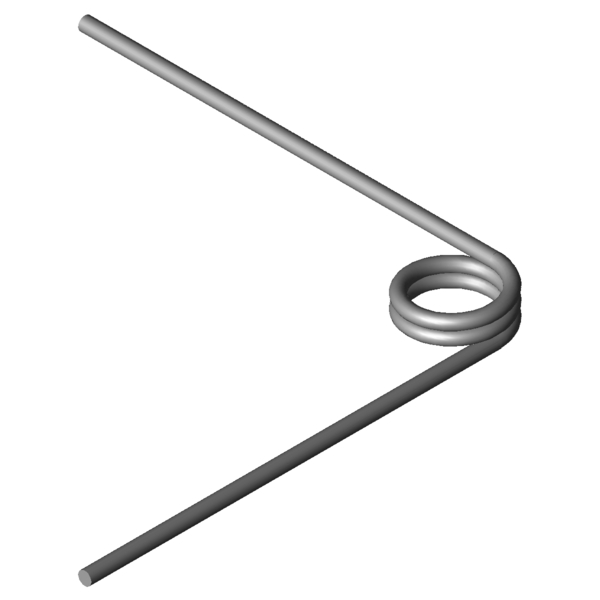

SímbolosValorUnidadeDescrição
Tipo de material
EN 10270-3-1.4310
-
Tipo de material
Direcção de espira
Direita
-
Direcção de espira esquerda ou direita
Posição do braço sem carga
90
Graus
Posição do braço sem carga
alpha1
-
Graus
Ângulo de rotação da mola pré-tensionada
F1
-
N
Força da mola pré-tensionada
M1
-
Nmm
Binário da mola pré-tensionada
alpha2
-
Graus
Ângulo de rotação da mola tensionada
F2
-
N
Força da mola tensionada
M2
-
Nmm
Binário da mola tensionada
alphah
-
Graus
Ângulo de rotação de trabalho
d
2,25
mm
Diâmetro do arame
Di
11,5
mm
Diâmetro interno de enrolamento
Dd
-
mm
Diâmetro do mandril
LsH
-
mm
Comprimento do braço de alavanca
LsR
-
mm
Comprimento do braço de repouso
Lk0
7,31
mm
Comprimento do corpo de mola
Ls
70
mm
Comprimentos dos braços
RH
-
mm
Remoção do centro do corpo de mola até ponto de aplicação de força do braço de alavanca
Mntol
443,76
Nmm
(+/-) Tolerance maximum torque
Mn
1041,37
Nmm
Maior binário da mola
alphan
24,92
Graus
Maior ângulo de rotação da mola
nt
2,25
Unidade
N.º de enrolamentos
Ddmax
10,1
mm
Maior diâmetro de mandril possível
Ddmin
6,5
mm
Diámetro de árbol mínimo admisible
Ditol
0,3
mm
(+/-) tolerance of inner coil diameter
Gew
7,4357
g
Peso do artigo
PG
L
-
Grupo de preços para este artigo
