Mola de torção T-18929R: Aço inoxidáve Ø 1,8 x 16 x 60 mm / 90°

Descontos por quantidade - Mola de torção T-18929R

Quantidade	Preço individual [EUR]
1	5,2700 EUR
2	3,7200 EUR
3	3,5400 EUR
7	2,5100 EUR
17	1,2200 EUR
37	0,9000 EUR
75	0,7300 EUR
125	0,5070 EUR
175	0,4444 EUR
250	0,4132 EUR
350	0,3853 EUR
450	0,3536 EUR

Mola de torção Comprar

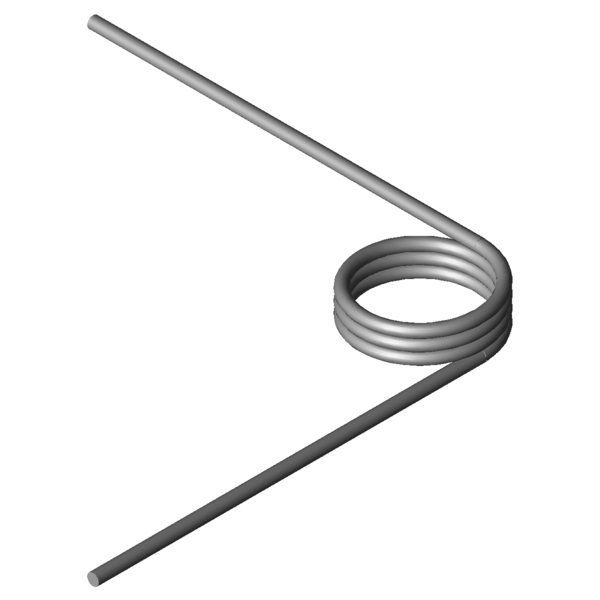

Imagem do Produto Mola de torção T-18929R

Quantidade:Quantidade: Adicionar ao Carrinho

Dados Técnicos - Mola de torção T-18929R

Símbolos	Valor	Unidade	Descrição
Tipo de material	1.4310	-	Tipo de material
Direcção de espira	Direita	-	Direcção de espira esquerda ou direita
Posição do braço sem carga	90	Graus	Posição do braço sem carga
alpha1		Graus	Ângulo de rotação da mola pré-tensionada
F1		N	Força da mola pré-tensionada
M1		Nmm	Binário da mola pré-tensionada
alpha2		Graus	Ângulo de rotação da mola tensionada
F2		N	Força da mola tensionada
M2		Nmm	Binário da mola tensionada
alphah		Graus	Ângulo de rotação de trabalho
d	1,8	mm	Diâmetro do arame
Di	16	mm	Diâmetro interno de enrolamento
Dd		mm	Diâmetro do mandril
LsH		mm	Comprimento do braço de alavanca
LsR		mm	Comprimento do braço de repouso
Lk0	7,65	mm	Comprimento do corpo de mola
Ls	60	mm	Comprimentos dos braços
RH		mm	Remoção do centro do corpo de mola até ponto de aplicação de força do braço de alavanca
Mntol	163,52	Nmm	(+/-) Tolerance maximum torque
Mn	581,21	Nmm	Maior binário da mola
alphan	63,49	Graus	Maior ângulo de rotação da mola
nt	3,25	Unidade	N.º de enrolamentos
Ddmax	13,8	mm	Maior diâmetro de mandril possível
Ddmin	10	mm	Diámetro de árbol mínimo admisible
Ditol	0,4	mm	(+/-) tolerance of inner coil diameter
Gew	6,0533	g	Peso do artigo
PG	K	-	Grupo de preços para este artigo

Desenho técnico Mola de torção

Ficha de dados Mola de torção T-18929R: Aço inoxidáve Ø 1,8 x 16 x 60 mm / 90°

Ficha de dados baixar arquivo pdf

Característica de mola de metal Mola de torção T-18929R: Aço inoxidáve Ø 1,8 x 16 x 60 mm / 90°

Característica de mola de metal baixar arquivo pdf

Dados CAD Mola de torção T-18929R: Aço inoxidáve Ø 1,8 x 16 x 60 mm / 90°

Modelos CAD baixar: step, stl, iges ...

cálculo do caminho de força Mola de torção T-18929R: Aço inoxidáve Ø 1,8 x 16 x 60 mm / 90°

cálculo do caminho de força Mola de torção T-18929R

Formulário de consulta Mola de torção T-18929R: Aço inoxidáve Ø 1,8 x 16 x 60 mm / 90°

Formulário de consulta Mola de torção T-18929R

Molas de torção semelhantes para Mola de torção T-18929R: Aço inoxidáve Ø 1,8 x 16 x 60 mm / 90°

Molas de torção semelhantes são listadas para comparação. Estas diferem da mola atual em termos de material, dimensões principais e carga.

Molas de torção semelhantes com uma configuração de suporte de carga diferente

As seguintes molas de torção diferem da mola atual em termos de classificações de carga.

Prioridade

número do artigo	Di (mm)	Lk0 (mm)	Mn (Nmm)	alphan (Graus)	Material	Semelhança in % Geral \| Geometria \| Carregar \| Rigidez
T-18734R	14,25	7,81	226,96	150,04	1.4310	47,6 \| 85,5 \| 40,7 \| 16,5
T-18730R	14,25	5,31	226,96	92,86	1.4310	52,1 \| 76,0 \| 53,7 \| 26,7
T-16733R	12,6	8,75	289,84	109,92	1.4310	54,6 \| 81,3 \| 53,8 \| 28,8
T-16745R	16,2	8,75	295,06	140,67	1.4310	53,0 \| 88,0 \| 48,0 \| 22,9
T-16741R	16,2	5,95	295,06	87,08	1.4310	61,2 \| 84,8 \| 61,8 \| 37,0
T-16737R	16,2	4,55	295,06	60,29	1.4310	68,3 \| 78,7 \| 72,9 \| 53,5
T-18830R	11,9	6,8	442,58	58,73	1.4310	83,6 \| 84,1 \| 84,3 \| 82,3
T-18855R	14,4	6,8	449,91	70,82	1.4310	80,7 \| 89,3 \| 83,5 \| 69,4
T-18859R	14,4	10	449,91	114,36	1.4310	64,9 \| 85,1 \| 66,5 \| 43,0
T-18851R	14,4	5,2	449,91	49,05	1.4310	86,5 \| 82,3 \| 77,3 \| 99,8
T-18880R	18,4	6,8	457,84	90,02	1.4310	72,8 \| 88,2 \| 74,7 \| 55,6
T-18905R	10	7,65	554,97	40,19	1.4310	77,7 \| 87,5 \| 79,4 \| 66,3
T-18917R	13,5	7,65	572,76	53,78	1.4310	90,8 \| 94,8 \| 91,6 \| 86,0
T-18913R	13,5	5,85	572,76	37,23	1.4310	75,0 \| 86,9 \| 78,6 \| 59,5
T-18929R	16	7,65	581,21	63,49	1.4310	100,0 \| 100,0 \| 100,0 \| 100,0
T-18941R	20,5	7,65	591,67	80,97	1.4310	86,9 \| 92,7 \| 88,3 \| 79,8
T-19105R	11	8,5	798,72	41,83	1.4310	66,7 \| 82,9 \| 69,3 \| 47,9
T-19130R	15	8,5	825,31	56,52	1.4310	77,9 \| 91,3 \| 79,7 \| 62,7
T-19126R	15	6,5	825,31	39,16	1.4310	66,4 \| 89,6 \| 66,1 \| 43,4
T-19155R	18	8,5	838,31	67,51	1.4310	81,7 \| 89,6 \| 81,7 \| 73,7
T-19151R	18	6,5	838,31	46,76	1.4310	70,2 \| 88,0 \| 71,5 \| 51,1
T-16801R	11,5	7,31	1041,37	24,92	1.4310	50,6 \| 82,5 \| 47,5 \| 21,9
T-16811R	15,5	7,31	1076,95	33,26	1.4310	57,4 \| 90,8 \| 53,2 \| 28,3
T-16815R	15,5	9,56	1076,95	48,05	1.4310	63,8 \| 85,6 \| 64,8 \| 40,8
T-16821R	18,5	7,31	1094,7	39,53	1.4310	59,4 \| 87,3 \| 57,7 \| 33,1
T-16825R	18,5	9,56	1094,7	57,1	1.4310	67,1 \| 82,2 \| 71,5 \| 47,7
T-16911R	15,5	9,1	1965,24	26,09	1.4310	43,1 \| 81,7 \| 35,3 \| 12,2
T-16921R	19,5	9,1	2014,76	32,6	1.4310	43,9 \| 76,8 \| 40,1 \| 14,8
T-17011R	17	10,4	2827,78	24,3	1.4310	37,3 \| 74,6 \| 29,4 \| 7,9

Número de molas metálicas semelhantes: 28

Número de tarifa alfandegária: 73202089; Mola de torção T-18929R

País de origem: DE, German; Mola de torção T-18929R
