Mola de torção T-17016L: Aço inoxidáve Ø 3,2 x 17 x 80 mm / 180°

Descontos por quantidade - Mola de torção T-17016L

Quantidade Preço individual [EUR]
1 5,5300 EUR
2 3,9000 EUR
3 3,7100 EUR
7 2,9000 EUR
17 1,4300 EUR
37 1,1000 EUR
75 0,9400 EUR
125 0,6511 EUR
175 0,6135 EUR
250 0,5760 EUR
350 0,5306 EUR
450 0,4927 EUR

Mola de torção Comprar

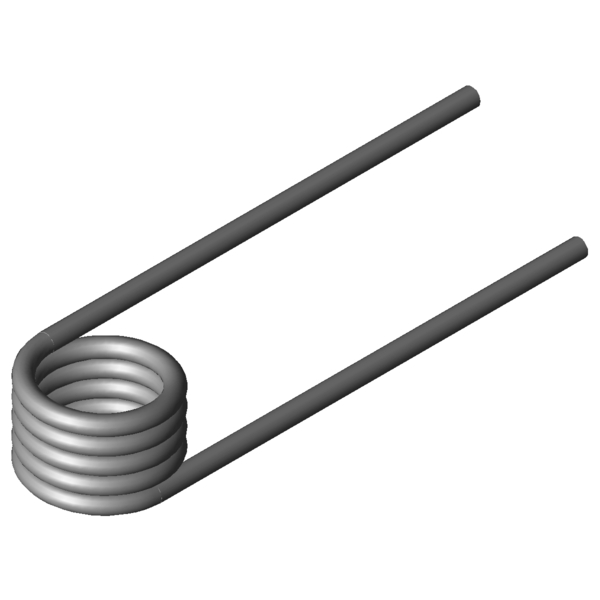

Imagem do Produto Mola de torção T-17016L
Imagem do Produto Mola de torção T-17016L
Quantidade: Adicionar ao Carrinho

Dados Técnicos - Mola de torção T-17016L

Símbolos Valor Unidade Descrição
Tipo de material 1.4310 - Tipo de material
Direcção de espira Esquerda - Direcção de espira esquerda ou direita
Posição do braço sem carga 180 Graus Posição do braço sem carga
alpha1 Graus Ângulo de rotação da mola pré-tensionada
F1 N Força da mola pré-tensionada
M1 Nmm Binário da mola pré-tensionada
alpha2 Graus Ângulo de rotação da mola tensionada
F2 N Força da mola tensionada
M2 Nmm Binário da mola tensionada
alphah Graus Ângulo de rotação de trabalho
d 3,2 mm Diâmetro do arame
Di 17 mm Diâmetro interno de enrolamento
Dd mm Diâmetro do mandril
LsH mm Comprimento do braço de alavanca
LsR mm Comprimento do braço de repouso
Lk0 17,6 mm Comprimento do corpo de mola
Ls 80 mm Comprimentos dos braços
RH mm Remoção do centro do corpo de mola até ponto de aplicação de força do braço de alavanca
Mntol 1063,57 Nmm (+/-) Tolerance maximum torque
Mn 2827,78 Nmm Maior binário da mola
alphan 48,59 Graus Maior ângulo de rotação da mola
nt 4,5 Unidade N.º de enrolamentos
Ddmax 15 mm Maior diâmetro de mandril possível
Ddmin 11 mm Diámetro de árbol mínimo admisible
Ditol 0,4 mm (+/-) tolerance of inner coil diameter
Gew 28,2502 g Peso do artigo
PG M - Grupo de preços para este artigo
Desenho técnico Mola de torção
Desenho técnico Mola de torção

Ficha de dados Mola de torção T-17016L: Aço inoxidáve Ø 3,2 x 17 x 80 mm / 180°

Ficha de dados baixar arquivo pdf

Característica de mola de metal Mola de torção T-17016L: Aço inoxidáve Ø 3,2 x 17 x 80 mm / 180°

Característica de mola de metal baixar arquivo pdf

Dados CAD Mola de torção T-17016L: Aço inoxidáve Ø 3,2 x 17 x 80 mm / 180°

Modelos CAD baixar: step, stl, iges ...

cálculo do caminho de força Mola de torção T-17016L: Aço inoxidáve Ø 3,2 x 17 x 80 mm / 180°

cálculo do caminho de força Mola de torção T-17016L

Formulário de consulta Mola de torção T-17016L: Aço inoxidáve Ø 3,2 x 17 x 80 mm / 180°

Formulário de consulta Mola de torção T-17016L

Molas de torção semelhantes para Mola de torção T-17016L: Aço inoxidáve Ø 3,2 x 17 x 80 mm / 180°

Molas de torção semelhantes são listadas para comparação. Estas diferem da mola atual em termos de material, dimensões principais e carga.

Molas de torção semelhantes com uma configuração de suporte de carga diferente

As seguintes molas de torção diferem da mola atual em termos de classificações de carga.

Prioridade
número do artigo Di (mm) Lk0 (mm) Mn (Nmm) alphan (Graus) Material Semelhança in %
Geral | Geometria | Carregar | Rigidez
T-19160L 18 15 838,31 135,12 1.4310 70,9 | 82,7 | 74,6 | 55,6
T-19185L 23 15 853,09 171,81 1.4310 67,2 | 89,8 | 67,3 | 44,5
T-16816L 15,5 12,38 1076,95 66,53 1.4310 79,7 | 88,7 | 81,6 | 68,9
T-16826L 18,5 12,38 1094,7 79,06 1.4310 87,4 | 92,9 | 88,6 | 80,6
T-19222L 13,5 13,75 1481,57 54,23 1.4310 73,3 | 87,9 | 75,4 | 56,7
T-19242L 17,5 13,75 1524,2 69,63 1.4310 69,1 | 84,8 | 71,4 | 51,0
T-19246L 17,5 26,25 1524,2 147,07 1.4310 47,3 | 80,8 | 43,5 | 17,8
T-16906L 11,5 15,4 1888,38 39,19 1.4310 100,0 | 100,0 | 100,0 | 100,0
T-16916L 15,5 15,4 1965,24 52,19 1.4310 85,0 | 91,4 | 85,6 | 78,1
T-16926L 19,5 15,4 2014,76 65,2 1.4310 59,2 | 81,2 | 60,3 | 36,1
T-19302L 12 16,5 2364,22 39,15 1.4310 87,9 | 94,2 | 89,9 | 79,8
T-19322L 16 16,5 2459,2 51,53 1.4310 87,2 | 86,2 | 76,4 | 99,0
T-19342L 21 16,5 2533,79 67,02 1.4310 54,9 | 79,8 | 55,5 | 29,5
T-17006L 12,5 17,6 2709,97 36,19 1.4310 78,1 | 89,0 | 81,0 | 64,3
T-17016L 17 17,6 2827,78 48,59 1.4310 100,0 | 100,0 | 100,0 | 100,0
T-17026L 22 17,6 2909,76 62,37 1.4310 50,8 | 78,1 | 50,4 | 23,9
T-19402L 12,4 19,8 3909,65 33,31 1.4310 63,5 | 82,8 | 66,6 | 41,1
T-19422L 17,4 19,8 4113,81 45,98 1.4310 79,5 | 91,8 | 81,7 | 65,0
T-19442L 22,4 19,8 4240,2 58,58 1.4310 79,9 | 84,6 | 74,8 | 80,4
T-19502L 17,5 22 5491,74 41,2 1.4310 65,8 | 85,7 | 68,1 | 43,7
T-19702L 20,5 15,75 7210,54 21,78 1.4310 31,3 | 71,9 | 18,6 | 3,4
T-19803L 20 17,5 9706,06 19,24 1.4310 42,9 | 82,8 | 34,4 | 11,5
Número de molas metálicas semelhantes: 21

Número de tarifa alfandegária: 73202089; Mola de torção T-17016L

País de origem: DE, German; Mola de torção T-17016L
