Mola de torção T-19502L: Aço inoxidáve Ø 4 x 17,5 x 90 mm / 180°

Descontos por quantidade - Mola de torção T-19502L

Quantidade Preço individual [EUR]
1 6,3100 EUR
2 4,4500 EUR
3 4,2400 EUR
7 3,4500 EUR
17 2,2200 EUR
37 1,7500 EUR
75 1,6000 EUR

Mola de torção Comprar

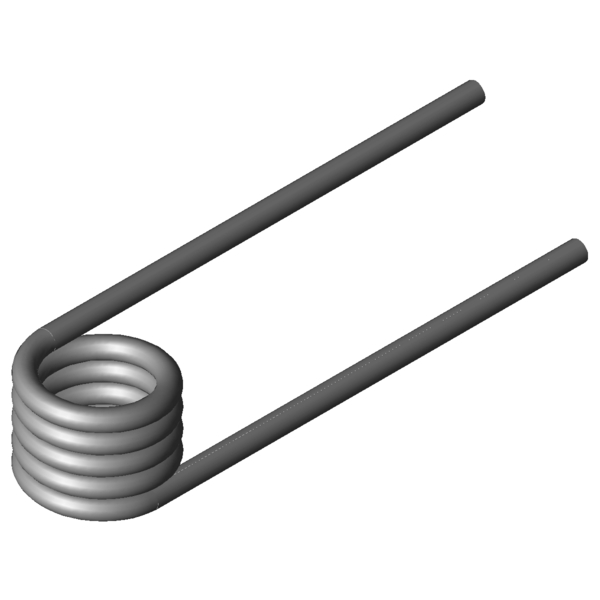

Imagem do Produto Mola de torção T-19502L
Imagem do Produto Mola de torção T-19502L
Quantidade: Adicionar ao Carrinho

Dados Técnicos - Mola de torção T-19502L

Símbolos Valor Unidade Descrição
Tipo de material 1.4310 - Tipo de material
Direcção de espira Esquerda - Direcção de espira esquerda ou direita
Posição do braço sem carga 180 Graus Posição do braço sem carga
alpha1 Graus Ângulo de rotação da mola pré-tensionada
F1 N Força da mola pré-tensionada
M1 Nmm Binário da mola pré-tensionada
alpha2 Graus Ângulo de rotação da mola tensionada
F2 N Força da mola tensionada
M2 Nmm Binário da mola tensionada
alphah Graus Ângulo de rotação de trabalho
d 4 mm Diâmetro do arame
Di 17,5 mm Diâmetro interno de enrolamento
Dd mm Diâmetro do mandril
LsH mm Comprimento do braço de alavanca
LsR mm Comprimento do braço de repouso
Lk0 22 mm Comprimento do corpo de mola
Ls 90 mm Comprimentos dos braços
RH mm Remoção do centro do corpo de mola até ponto de aplicação de força do braço de alavanca
Mntol 2251,16 Nmm (+/-) Tolerance maximum torque
Mn 5491,74 Nmm Maior binário da mola
alphan 41,2 Graus Maior ângulo de rotação da mola
nt 4,5 Unidade N.º de enrolamentos
Ddmax 15,7 mm Maior diâmetro de mandril possível
Ddmin 14 mm Diámetro de árbol mínimo admisible
Ditol 0,43 mm (+/-) tolerance of inner coil diameter
Gew 47,9433 g Peso do artigo
PG S - Grupo de preços para este artigo
Desenho técnico Mola de torção
Desenho técnico Mola de torção

Ficha de dados Mola de torção T-19502L: Aço inoxidáve Ø 4 x 17,5 x 90 mm / 180°

Ficha de dados baixar arquivo pdf

Característica de mola de metal Mola de torção T-19502L: Aço inoxidáve Ø 4 x 17,5 x 90 mm / 180°

Característica de mola de metal baixar arquivo pdf

Dados CAD Mola de torção T-19502L: Aço inoxidáve Ø 4 x 17,5 x 90 mm / 180°

Modelos CAD baixar: step, stl, iges ...

cálculo do caminho de força Mola de torção T-19502L: Aço inoxidáve Ø 4 x 17,5 x 90 mm / 180°

cálculo do caminho de força Mola de torção T-19502L

Formulário de consulta Mola de torção T-19502L: Aço inoxidáve Ø 4 x 17,5 x 90 mm / 180°

Formulário de consulta Mola de torção T-19502L

Molas de torção semelhantes para Mola de torção T-19502L: Aço inoxidáve Ø 4 x 17,5 x 90 mm / 180°

Molas de torção semelhantes são listadas para comparação. Estas diferem da mola atual em termos de material, dimensões principais e carga.

Molas de torção semelhantes com uma configuração de suporte de carga diferente

As seguintes molas de torção diferem da mola atual em termos de classificações de carga.

Prioridade
número do artigo Di (mm) Lk0 (mm) Mn (Nmm) alphan (Graus) Material Semelhança in %
Geral | Geometria | Carregar | Rigidez
T-19266L 22,5 26,25 1558,44 187,94 1.4310 35,4 | 74,7 | 25,1 | 6,2
T-16916L 15,5 15,4 1965,24 52,19 1.4310 53,9 | 76,2 | 57,4 | 28,2
T-16926L 19,5 15,4 2014,76 65,2 1.4310 49,9 | 76,6 | 49,9 | 23,2
T-19302L 12 16,5 2364,22 39,15 1.4310 62,4 | 72,9 | 69,0 | 45,3
T-19322L 16 16,5 2459,2 51,53 1.4310 59,5 | 80,5 | 62,4 | 35,8
T-19326L 16 31,5 2459,2 108,73 1.4310 45,7 | 78,8 | 41,3 | 17,0
T-19342L 21 16,5 2533,79 67,02 1.4310 53,3 | 77,8 | 53,8 | 28,4
T-17006L 12,5 17,6 2709,97 36,19 1.4310 67,3 | 77,1 | 68,6 | 56,2
T-17016L 17 17,6 2827,78 48,59 1.4310 65,8 | 85,7 | 68,1 | 43,7
T-17012L 17 11,2 2827,78 26,99 1.4310 71,0 | 76,0 | 58,5 | 78,6
T-17026L 22 17,6 2909,76 62,37 1.4310 58,1 | 79,8 | 59,5 | 35,0
T-19402L 12,4 19,8 3909,65 33,31 1.4310 82,6 | 83,6 | 76,0 | 88,1
T-19422L 17,4 19,8 4113,81 45,98 1.4310 80,8 | 93,1 | 82,3 | 67,1
T-19442L 22,4 19,8 4240,2 58,58 1.4310 71,4 | 86,0 | 73,8 | 54,3
T-19502L 17,5 22 5491,74 41,2 1.4310 100,0 | 100,0 | 100,0 | 100,0
T-19522L 22,5 22 5673,53 52,48 1.4310 87,1 | 92,6 | 87,7 | 81,1
T-19542L 27,5 22 5798,12 63,67 1.4310 78,6 | 87,9 | 79,7 | 68,3
T-19706L 20,5 24,75 7210,54 39,21 1.4310 82,0 | 87,7 | 85,7 | 72,5
T-19702L 20,5 15,75 7210,54 21,78 1.4310 62,2 | 81,9 | 64,5 | 40,3
T-19803L 20 17,5 9706,06 19,24 1.4310 53,5 | 82,3 | 51,6 | 26,4
T-19807L 20 27,5 9706,06 34,63 1.4310 66,8 | 82,5 | 70,3 | 47,6
Número de molas metálicas semelhantes: 20

Número de tarifa alfandegária: 73202089; Mola de torção T-19502L

País de origem: DE, German; Mola de torção T-19502L
