Mola de torção T-17035L: Aço inoxidáve Ø 3,2 x 27 x 80 mm / 90°

Descontos por quantidade - Mola de torção T-17035L

Quantidade Preço individual [EUR]
1 5,5300 EUR
2 3,9000 EUR
3 3,7100 EUR
7 2,9000 EUR
17 1,4300 EUR
37 1,1000 EUR
75 0,9400 EUR
125 0,6511 EUR
175 0,6135 EUR
250 0,5760 EUR
350 0,5306 EUR
450 0,4927 EUR

Mola de torção Comprar

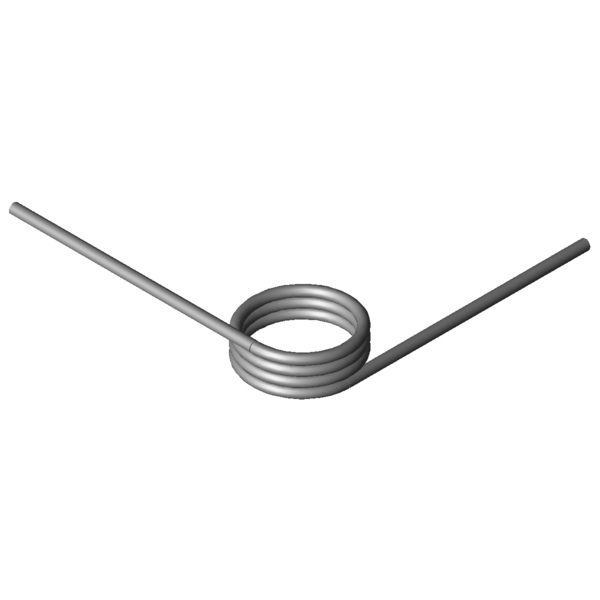

Imagem do Produto Mola de torção T-17035L
Imagem do Produto Mola de torção T-17035L
Quantidade: Adicionar ao Carrinho

Dados Técnicos - Mola de torção T-17035L

Símbolos Valor Unidade Descrição
Tipo de material 1.4310 - Tipo de material
Direcção de espira Esquerda - Direcção de espira esquerda ou direita
Posição do braço sem carga 90 Graus Posição do braço sem carga
alpha1 Graus Ângulo de rotação da mola pré-tensionada
F1 N Força da mola pré-tensionada
M1 Nmm Binário da mola pré-tensionada
alpha2 Graus Ângulo de rotação da mola tensionada
F2 N Força da mola tensionada
M2 Nmm Binário da mola tensionada
alphah Graus Ângulo de rotação de trabalho
d 3,2 mm Diâmetro do arame
Di 27 mm Diâmetro interno de enrolamento
Dd mm Diâmetro do mandril
LsH mm Comprimento do braço de alavanca
LsR mm Comprimento do braço de repouso
Lk0 13,6 mm Comprimento do corpo de mola
Ls 80 mm Comprimentos dos braços
RH mm Remoção do centro do corpo de mola até ponto de aplicação de força do braço de alavanca
Mntol 940,49 Nmm (+/-) Tolerance maximum torque
Mn 2964,79 Nmm Maior binário da mola
alphan 55,01 Graus Maior ângulo de rotação da mola
nt 3,25 Unidade N.º de enrolamentos
Ddmax 23,5 mm Maior diâmetro de mandril possível
Ddmin 18 mm Diámetro de árbol mínimo admisible
Ditol 0,6 mm (+/-) tolerance of inner coil diameter
Gew 29,6941 g Peso do artigo
PG M - Grupo de preços para este artigo
Desenho técnico Mola de torção
Desenho técnico Mola de torção

Ficha de dados Mola de torção T-17035L: Aço inoxidáve Ø 3,2 x 27 x 80 mm / 90°

Ficha de dados baixar arquivo pdf

Característica de mola de metal Mola de torção T-17035L: Aço inoxidáve Ø 3,2 x 27 x 80 mm / 90°

Característica de mola de metal baixar arquivo pdf

Dados CAD Mola de torção T-17035L: Aço inoxidáve Ø 3,2 x 27 x 80 mm / 90°

Modelos CAD baixar: step, stl, iges ...

cálculo do caminho de força Mola de torção T-17035L: Aço inoxidáve Ø 3,2 x 27 x 80 mm / 90°

cálculo do caminho de força Mola de torção T-17035L

Formulário de consulta Mola de torção T-17035L: Aço inoxidáve Ø 3,2 x 27 x 80 mm / 90°

Formulário de consulta Mola de torção T-17035L

Molas de torção semelhantes para Mola de torção T-17035L: Aço inoxidáve Ø 3,2 x 27 x 80 mm / 90°

Molas de torção semelhantes são listadas para comparação. Estas diferem da mola atual em termos de material, dimensões principais e carga.

Molas de torção semelhantes com uma configuração de suporte de carga diferente

As seguintes molas de torção diferem da mola atual em termos de classificações de carga.

Prioridade
número do artigo Di (mm) Lk0 (mm) Mn (Nmm) alphan (Graus) Material Semelhança in %
Geral | Geometria | Carregar | Rigidez
T-19159L 18 12,5 838,31 109,13 1.4310 42,4 | 73,7 | 39,3 | 14,3
T-19184L 23 12,5 853,09 138,72 1.4310 41,8 | 79,9 | 34,2 | 11,4
T-19180L 23 8,5 853,09 85,9 1.4310 45,0 | 70,1 | 46,4 | 18,4
T-16835L 23,5 9,56 1115,14 72,18 1.4310 53,8 | 75,9 | 56,9 | 28,7
T-19261L 22,5 10,63 1558,44 64,3 1.4310 64,6 | 79,9 | 69,1 | 45,0
T-16925L 19,5 11,9 2014,76 47,09 1.4310 79,5 | 82,4 | 76,8 | 79,4
T-16935L 24 11,9 2052,94 57,66 1.4310 78,8 | 88,0 | 82,3 | 66,1
T-16931L 24 9,1 2052,94 39,92 1.4310 82,5 | 81,1 | 70,9 | 95,4
T-19321L 16 12,75 2459,2 37,23 1.4310 79,7 | 82,3 | 75,3 | 81,6
T-19341L 21 12,75 2533,79 48,42 1.4310 90,8 | 88,4 | 86,7 | 97,1
T-19361L 26 12,75 2582,84 59,62 1.4310 88,2 | 94,6 | 89,7 | 80,4
T-17015L 17 13,6 2827,78 35,09 1.4310 78,0 | 87,7 | 79,6 | 66,9
T-17025L 22 13,6 2909,76 45,05 1.4310 89,1 | 93,8 | 90,0 | 83,4
T-17021L 22 10,4 2909,76 31,19 1.4310 73,7 | 86,0 | 77,4 | 57,8
T-17035L 27 13,6 2964,79 55,01 1.4310 56,6 | 72,8 | 63,1 | 33,9
T-19421L 17,4 15,3 4113,81 33,15 1.4310 63,4 | 80,7 | 66,2 | 43,4
T-19441L 22,4 15,3 4240,2 42,34 1.4310 69,6 | 74,4 | 71,6 | 62,9
T-19461L 27,4 15,3 4326,15 51,43 1.4310 69,0 | 79,1 | 75,1 | 52,9
T-19521L 22,5 17 5673,53 37,91 1.4310 83,6 | 80,4 | 76,3 | 94,0
T-19561L 32,5 17 5888,83 54,1 1.4310 80,4 | 89,8 | 82,9 | 68,4
T-19541L 27,5 17 5960,44 46,01 1.4310 84,4 | 85,1 | 86,6 | 81,4
T-19701L 20,5 14,63 7210,54 19,61 1.4310 62,9 | 78,1 | 67,4 | 43,3
T-19710L 25,5 14,63 7413,47 24,19 1.4310 69,4 | 82,8 | 73,4 | 51,9
T-19714L 25,5 19,13 7413,47 34,94 1.4310 83,4 | 90,6 | 84,6 | 75,0
T-19719L 30,5 14,63 7558,94 28,77 1.4310 75,7 | 87,5 | 79,1 | 60,6
T-19728L 35,5 14,63 7668,33 33,36 1.4310 51,0 | 80,0 | 49,7 | 23,4
T-19802L 20 16,25 9706,06 17,32 1.4310 54,3 | 77,1 | 57,5 | 28,4
T-19816L 28 16,25 10155,28 23,91 1.4310 61,5 | 84,6 | 62,6 | 37,5
Número de molas metálicas semelhantes: 27

Número de tarifa alfandegária: 73202089; Mola de torção T-17035L

País de origem: DE, German; Mola de torção T-17035L
