Mola de torção T-19461L: Aço inoxidáve Ø 3,6 x 27,4 x 85 mm / 90°

Descontos por quantidade - Mola de torção T-19461L

Quantidade	Preço individual [EUR]
1	5,5300 EUR
2	3,9000 EUR
3	3,7100 EUR
7	2,9000 EUR
17	1,4300 EUR
37	1,1000 EUR
75	0,9400 EUR
125	0,6511 EUR
175	0,6135 EUR
250	0,5760 EUR
350	0,5306 EUR
450	0,4927 EUR

Mola de torção Comprar

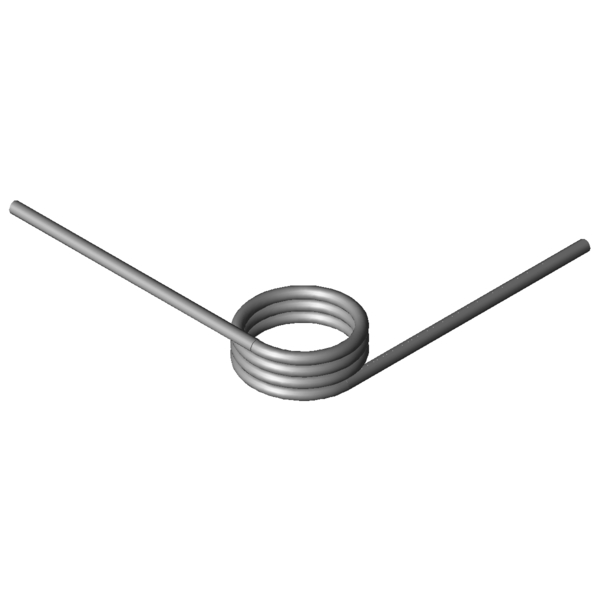

Imagem do Produto Mola de torção T-19461L

Quantidade:Quantidade: Adicionar ao Carrinho

Dados Técnicos - Mola de torção T-19461L

Símbolos	Valor	Unidade	Descrição
Tipo de material	1.4310	-	Tipo de material
Direcção de espira	Esquerda	-	Direcção de espira esquerda ou direita
Posição do braço sem carga	90	Graus	Posição do braço sem carga
alpha1		Graus	Ângulo de rotação da mola pré-tensionada
F1		N	Força da mola pré-tensionada
M1		Nmm	Binário da mola pré-tensionada
alpha2		Graus	Ângulo de rotação da mola tensionada
F2		N	Força da mola tensionada
M2		Nmm	Binário da mola tensionada
alphah		Graus	Ângulo de rotação de trabalho
d	3,6	mm	Diâmetro do arame
Di	27,4	mm	Diâmetro interno de enrolamento
Dd		mm	Diâmetro do mandril
LsH		mm	Comprimento do braço de alavanca
LsR		mm	Comprimento do braço de repouso
Lk0	15,3	mm	Comprimento do corpo de mola
Ls	85	mm	Comprimentos dos braços
RH		mm	Remoção do centro do corpo de mola até ponto de aplicação de força do braço de alavanca
Mntol	1401,88	Nmm	(+/-) Tolerance maximum torque
Mn	4326,15	Nmm	Maior binário da mola
alphan	51,43	Graus	Maior ângulo de rotação da mola
nt	3,25	Unidade	N.º de enrolamentos
Ddmax	24,6	mm	Maior diâmetro de mandril possível
Ddmin	21,9	mm	Diámetro de árbol mínimo admisible
Ditol	0,62	mm	(+/-) tolerance of inner coil diameter
Gew	39,0396	g	Peso do artigo
PG	M	-	Grupo de preços para este artigo

Desenho técnico Mola de torção

Ficha de dados Mola de torção T-19461L: Aço inoxidáve Ø 3,6 x 27,4 x 85 mm / 90°

Ficha de dados baixar arquivo pdf

Característica de mola de metal Mola de torção T-19461L: Aço inoxidáve Ø 3,6 x 27,4 x 85 mm / 90°

Característica de mola de metal baixar arquivo pdf

Dados CAD Mola de torção T-19461L: Aço inoxidáve Ø 3,6 x 27,4 x 85 mm / 90°

Modelos CAD baixar: step, stl, iges ...

cálculo do caminho de força Mola de torção T-19461L: Aço inoxidáve Ø 3,6 x 27,4 x 85 mm / 90°

cálculo do caminho de força Mola de torção T-19461L

Formulário de consulta Mola de torção T-19461L: Aço inoxidáve Ø 3,6 x 27,4 x 85 mm / 90°

Formulário de consulta Mola de torção T-19461L

Molas de torção semelhantes para Mola de torção T-19461L: Aço inoxidáve Ø 3,6 x 27,4 x 85 mm / 90°

Molas de torção semelhantes são listadas para comparação. Estas diferem da mola atual em termos de material, dimensões principais e carga.

Molas de torção semelhantes com uma configuração de suporte de carga diferente

As seguintes molas de torção diferem da mola atual em termos de classificações de carga.

Prioridade

número do artigo	Di (mm)	Lk0 (mm)	Mn (Nmm)	alphan (Graus)	Material	Semelhança in % Geral \| Geometria \| Carregar \| Rigidez
T-19184L	23	12,5	853,09	138,72	1.4310	36,5 \| 73,7 \| 28,4 \| 7,3
T-16839L	23,5	20,81	1115,14	183,22	1.4310	36,0 \| 73,9 \| 26,9 \| 7,2
T-19261L	22,5	10,63	1558,44	64,3	1.4310	53,5 \| 73,7 \| 58,0 \| 28,8
T-16925L	19,5	11,9	2014,76	47,09	1.4310	65,2 \| 75,6 \| 69,1 \| 50,9
T-16935L	24	11,9	2052,94	57,66	1.4310	63,9 \| 81,0 \| 68,3 \| 42,3
T-19341L	21	12,75	2533,79	48,42	1.4310	73,2 \| 81,1 \| 76,4 \| 62,2
T-19361L	26	12,75	2582,84	59,62	1.4310	70,6 \| 87,2 \| 73,0 \| 51,5
T-17015L	17	13,6	2827,78	35,09	1.4310	80,8 \| 79,9 \| 66,8 \| 95,8
T-17025L	22	13,6	2909,76	45,05	1.4310	80,1 \| 86,0 \| 77,4 \| 76,8
T-17021L	22	10,4	2909,76	31,19	1.4310	77,7 \| 79,1 \| 64,0 \| 90,2
T-17035L	27	13,6	2964,79	55,01	1.4310	79,1 \| 92,1 \| 81,0 \| 64,1
T-17031L	27	10,4	2964,79	38,08	1.4310	83,0 \| 85,1 \| 71,3 \| 92,6
T-19421L	17,4	15,3	4113,81	33,15	1.4310	78,5 \| 87,8 \| 79,8 \| 67,8
T-19441L	22,4	15,3	4240,2	42,34	1.4310	89,4 \| 93,9 \| 90,2 \| 84,0
T-19461L	27,4	15,3	4326,15	51,43	1.4310	75,8 \| 69,9 \| 58,2 \| 99,4
T-19501L	17,5	17	5491,74	29,73	1.4310	65,0 \| 81,3 \| 68,3 \| 45,5
T-19521L	22,5	17	5673,53	37,91	1.4310	72,9 \| 87,4 \| 75,0 \| 56,2
T-19561L	32,5	17	5888,83	54,1	1.4310	83,2 \| 88,1 \| 84,3 \| 77,3
T-19541L	27,5	17	5960,44	46,01	1.4310	68,3 \| 74,2 \| 66,1 \| 64,5
T-19701L	20,5	14,63	7210,54	19,61	1.4310	51,8 \| 83,5 \| 49,1 \| 22,9
T-19705L	20,5	19,13	7210,54	28,32	1.4310	56,3 \| 78,3 \| 57,5 \| 33,0
T-19710L	25,5	14,63	7413,47	24,19	1.4310	56,4 \| 78,4 \| 63,6 \| 27,3
T-19714L	25,5	19,13	7413,47	34,94	1.4310	63,7 \| 82,0 \| 69,7 \| 39,4
T-19719L	30,5	14,63	7558,94	28,77	1.4310	59,0 \| 88,5 \| 56,6 \| 32,0
T-19723L	30,5	19,13	7558,94	41,56	1.4310	66,2 \| 83,3 \| 69,0 \| 46,2
T-19728L	35,5	14,63	7668,33	33,36	1.4310	60,5 \| 84,3 \| 60,6 \| 36,6
T-19802L	20	16,25	9706,06	17,32	1.4310	44,6 \| 79,7 \| 39,1 \| 15,0
T-19816L	28	16,25	10155,28	23,91	1.4310	47,7 \| 73,4 \| 50,0 \| 19,7
T-19820L	28	21,25	10155,28	34,54	1.4310	53,9 \| 77,4 \| 56,0 \| 28,4
T-19831L	36	16,25	10430,68	30,52	1.4310	51,9 \| 80,8 \| 50,4 \| 24,6

Número de molas metálicas semelhantes: 29

Número de tarifa alfandegária: 73202089; Mola de torção T-19461L

País de origem: DE, German; Mola de torção T-19461L
